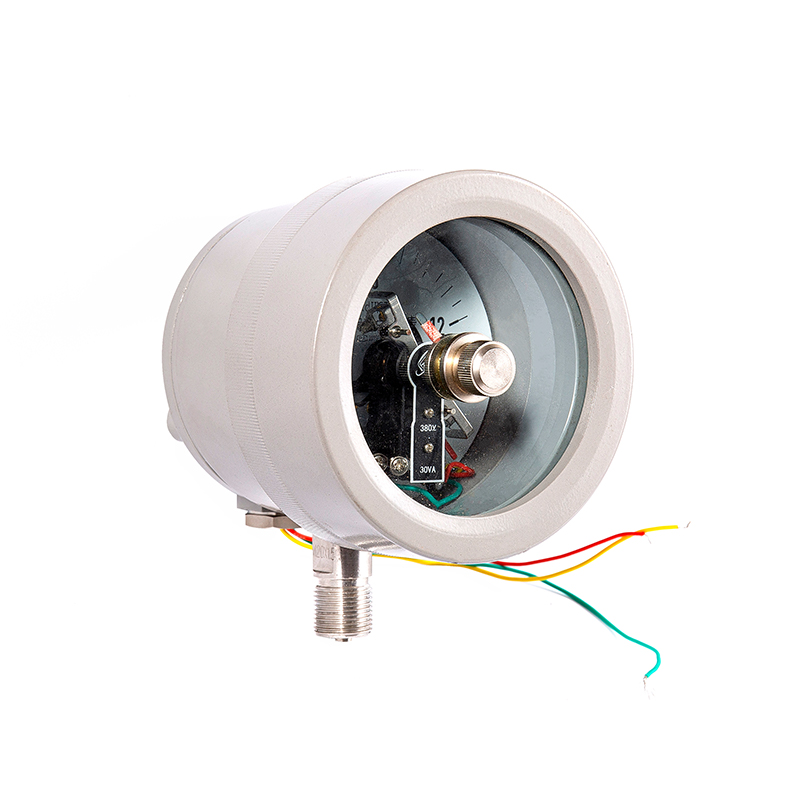

Wskaźniki ciśnienia zdalnego YTT
Cat:Ciśnieniomierz
◆ Model: YTT100 YTT100A YTT150 YTT150A ◆ Zastosowanie: Ten rodzaj przyrządu jes...
Zobacz szczegóły Scenariusze aplikacji podstawowych
Łatwopalne i wybuchowe środowisko gazu/kurzu
· Przemysł petrochemiczny: Monitorowanie ciśnienia naczyń reakcyjnych, zbiorników magazynowych i rurociągów (takich jak gaz ziemny, skroplony gaz naftowy)
Lika
· Warsztaty farmaceutyczne / powłoki: alarm ciśnieniowy dla zbiorników do przechowywania rozpuszczalnika i sprzętu do malowania natryskowego (aby zapobiec eksplozji lotnych gazów)
Zautomatyzowane scenariusze sterowania
· Kontrola łączenia ciśnienia: Gdy ciśnienie osiągnie wartość wstępnie ustaloną, styki elektryczne uruchomi działanie pompy, zaworu lub alarmu (takiego jak początek lub zatrzymanie pompy stabilizującej ciśnienie supresji pożaru)
· Monitorowanie procesów przemysłowych: Ochrona ciśnienia kotła parowego (automatycznie odcina źródło ciepła w przypadku nadciśnienia i ochrony przeciążenia sprężarki.)
Analiza przewagi podstawowej
Funkcje bezpieczeństwa odporne na eksplozję
· Gwarancja certyfikacji odpornej na eksplozję: zgodna ze standardami krajowymi (takimi jak GB 3836), typowe typy odporne na eksplozję obejmują:
FlameProof Typ (Ex D): Obudowa może wytrzymać wewnętrzne ciśnienie eksplozji i zapobiec rozprzestrzenianiu się płomieni.
Typ odporny na eksplozję (EX IA): Ogranicza energię obwodu, aby zapobiec zapaleniem iskier elektrycznych niebezpiecznych mediów.
· Odporność na zakłócenia środowiska: odpowiednia dla trudnych warunków pracy, takich jak wysokie temperatury, wibracje i wilgotność. Poziom ochrony obudowy wynosi zwykle ≥ IP65.
Zalety funkcji kontaktu elektrycznego
· Alarm dwukierunkowy i kontrola: Dwa punkty styku można ustawić dla granic górnych i dolnych, umożliwiając podwójną ochronę przed nadmiernym ciśnieniem/niskim ciśnieniem.
· Kontakty o wysokiej niezawodności: Użyj kontaktów ze stopu srebra, o niskiej oporności kontaktowej i długiej żywotności usług (zwykle ≥ 100 000 operacji).
· Silna kompatybilność sygnału: Wyjście kontaktowe można podłączyć do systemów PLC, DCS lub napędzane przez przekaźniki i alarmy światła dźwiękowego.
Kluczowe parametry i punkty do wyboru modelu
Zakres pomiaru i dokładność
· Zakres: Ciśnienie robocze powinno znajdować się w zakresie od 1/3 do 2/3 pełnej skali. Unikaj długotrwałej nadciśnienia (na przykład, jeśli mierząc ciśnienie 0,6 MPa, wybierz zakres od 0 do 1 MPa).
· Poziom dokładności: dla ogólnych scenariuszy wybierz poziom 1.6; Aby uzyskać precyzyjną kontrolę, wybierz poziom 0,4 (taki jak kalibracja ciśnienia w laboratoriach).
Pojemność kontaktowa i parametry elektryczne
· Pojemność kontaktowa: Musi pasować do mocy obciążenia (np. AC 220V/3A, DC 24 V/5A). W przypadku wysokiego prądu należy zastosować przekaźnik pośredni.
· Typ sygnału: Dostępne są normalnie otwarte / normalnie zamknięte kontakty. Zaleca się wybór na podstawie logiki systemu sterowania (na przykład obwód należy odłączyć, gdy ciśnienie jest wysokie).
Kompatybilność struktury i instalacji
· Materiał skorupy: stal nierdzewna 316L jest wybierana do środowisk żrązowych, podczas gdy odlewane aluminium jest stosowane w zwykłych scenariuszach (wymagane jest obróbka przeciwzakrzewkowa powierzchniowa).
· Metoda instalacji: montaż promieniowy/osiowy, połączenie kołnierza itp. Musi pasować do wielkości interfejsu rurociągu (takiego jak wątek M20*1.5).
Względy wyboru
Kompatybilność mediów
Chociaż nie jest wymagana żadna bariera izolacyjna, konieczne jest potwierdzenie, czy medium ma jakikolwiek korozyjny wpływ na materiał głowicy (taki jak komponenty miedzi) (opcjonalna cała struktura ze stali nierdzewnej).
Temperatura otoczenia
Temperatura otoczenia: Instrumenty odporne na eksplozję są zwykle odporne na temperatury od -20 ℃ do 60 ℃. W przypadku zastosowań o wysokiej temperaturze, które wymagają ciągłej pracy, konieczne jest wybór modeli odpornych na wysokie temperatury (takie jak te z projektowaniem rozpraszania ciepła).
Certyfikacja zgodności
Konieczne jest uzyskanie certyfikatu odpornego na eksplozję i raportu z inspekcji fabrycznej. Zapewnij zgodność z lokalnymi przepisami bezpieczeństwa (takimi jak były Chiny, ATEX UE).
