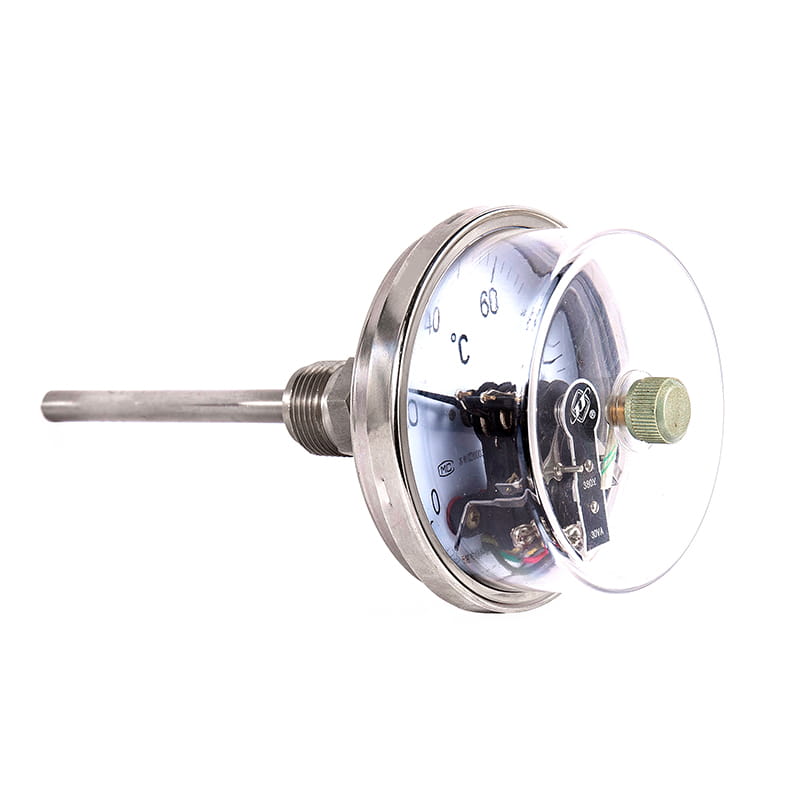

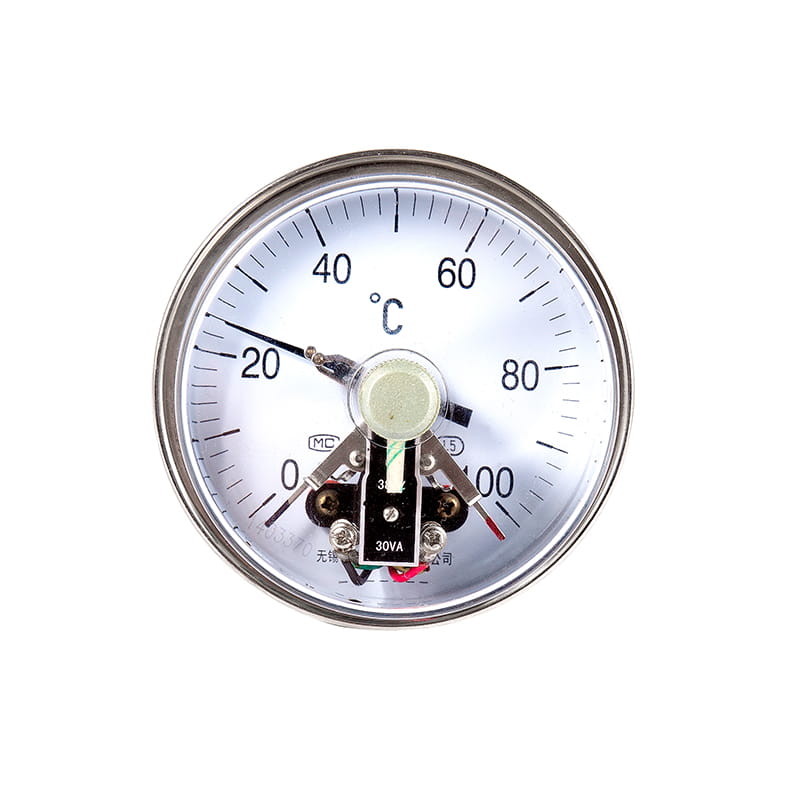

Seria WSSXC Magnetyczna asystowana elektryczna kontakt Bimetallic Bimetallic Thermometr

Model

WSSXC-4

WSSXC-5

Średnica nominalna (mm).

Φ 100

Φ 150

Dopasowanie nici

M27 × 2

Średnica rurki ochronnej ( mm )

10

Rurka ochronna wytrzymaj ciśnienie ( MPA )

6.3

Klasa dokładności

1.5

Zakres pomiarowy ( ° C.) )

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Wartość komórki ( ° C.) )

1

1

2

2

Zakres pomiarowy ( ° C.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Wartość komórki ( ° C.) )

5

5

10

10

Długość wstawienia (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Stała czasowa

≤ 40s

Parametry elektryczne

WSSXC-3

Pojemność kontaktu: 30va ; Maksymalne napięcie: 220V AC

WSSXC-4

WSSXC-5

Pojemność kontaktu: 30va ;

Maksymalne napięcie: 380 V AC; 220V DC

Bloki końcowe

Okablowanie

1

2

3

4

Górna część limitu

Wyjście dolnej granicy

Wyjście jest powszechne

uziemienie

Ochrona wnikania

IP55

Egzekwować standard

JB/T 8803

UWAGA: Gwint złącza można wykonać w gwintach rurowych G1/2 W G3/4 i tak dalej zgodnie z wymaganiami użytkownika.

Montaż osiowy ( 01)

Montaż promieniowy ( 11 )

120 ⁰ Montowanie( 21 )

Montaż gimbal ( 81 )
