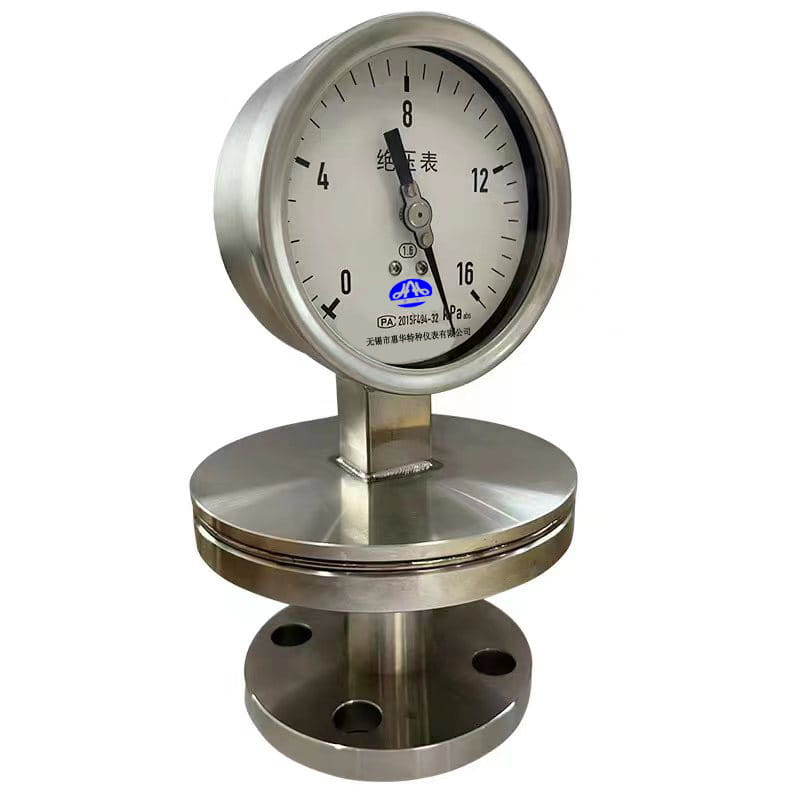

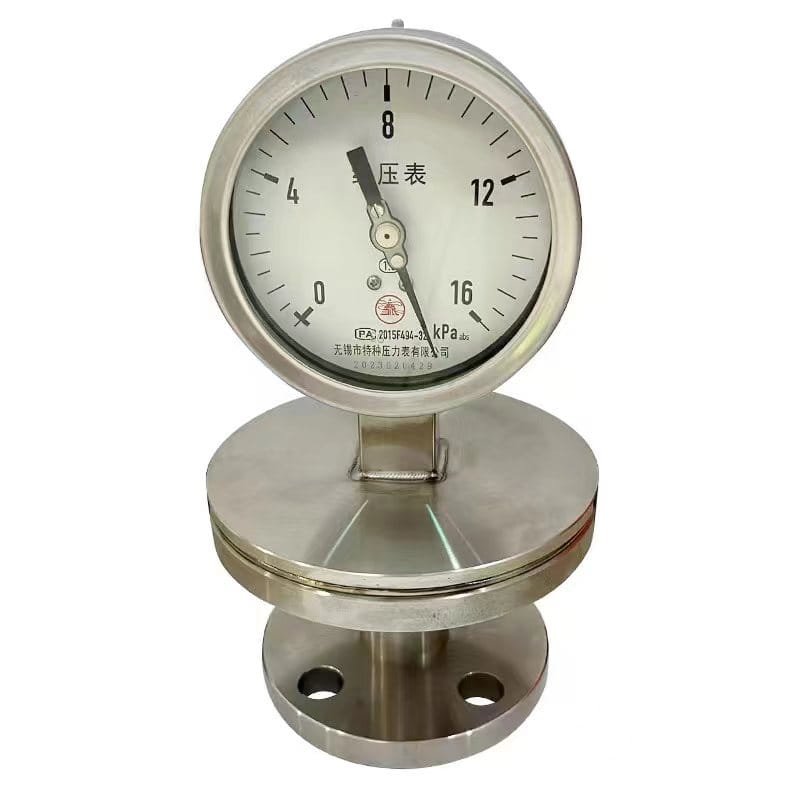

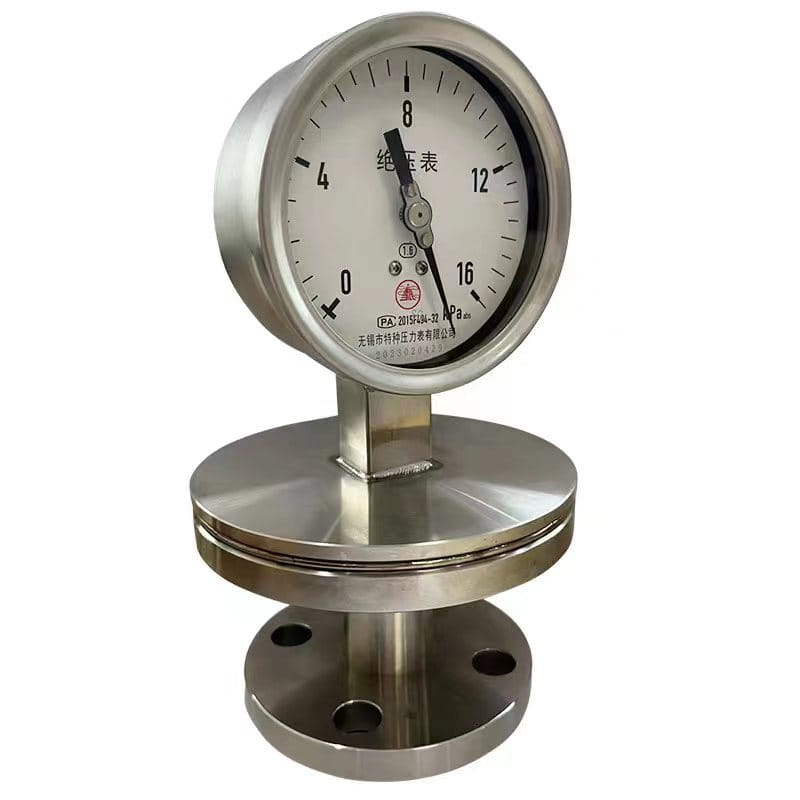

◆ Model: YJY100 YJY150
◆ Zastosowanie: Ciśnienie bezwzględne odnosi się do ciśnienia wyższego niż ciśnienie bezwzględne zero z bezwzględnym ciśnieniem zerowym (próżniowo) jako odniesienie. Bezwzględną wartość ciśnienia może być wyrażona przez następujący wzór:
Wartość ciśnienia bezwzględna = wartość próżniowa (ciśnienie) Wartość ciśnienia atmosferyczna
Bezwzględny manometra jest wykorzystywana głównie do monitorowania lub pomiaru ciśnienia bezwzględnego w niektórych urządzeniach próżniowych (np. Maszyny pakowania próżniowego, urządzenia do monitorowania ciśnienia kondensacji i ciśnienia pary cieczy itp.).
◆ Ciśnienie robocze: Obciążenie statyczne jest używane do 3/4 górnej wartości pomiaru, obciążenie wymiany jest używane do 2/3 górnej wartości pomiaru, a ciśnienie krótkoterminowe jest stosowane do górnej wartości pomiaru.
◆ Parametry techniczne ：
| Numer modelu | YJY100 | YJY150 | |
| Średnica nominalna | Φ 100 | Φ 150 | |
| Formularz instalacyjny | Ⅰ | * | * |
| Ⅱ | * | * | |
| Ⅳ | * | * | |
| Ⅵ | * | * | |
| Wątek złącza | M20 × 1.5 | ||
| Klasa dokładności | 0.4 ； 1.0 ； 1.6 ； 2.5 | ||
| Zakres pomiaru （ MPA ） | 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 | ||
| Warunki użytkowania środowiskowego | Temp ： -40 ℃～ 70 ℃ （klasa dokładności ： 0.4 ） -50 ℃～ 160 ℃ （klasa dokładności ： 1.0 ~ 2.5 ） wilgotność względna ： ≦ 80 % | ||
| Ocena wibracji | V · H · 2 ； V · H · 3 | ||
| klasa ochronna | IP65 | ||
| Standardy wdrażania | | ||
| Uwaga: 1. Wspólne wątki można dostosować zgodnie z wymaganiami użytkownika. | |||

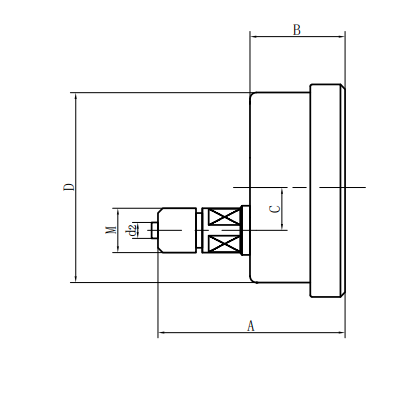

◆ Wymiary zewnętrzne:
|

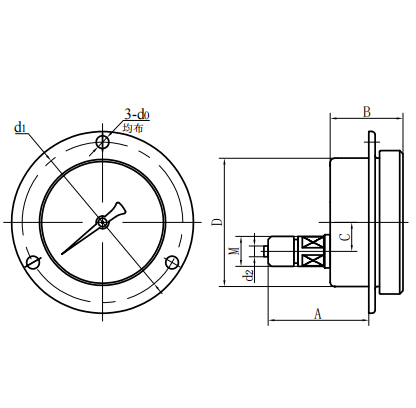

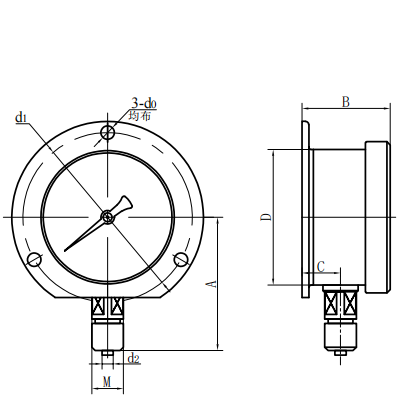

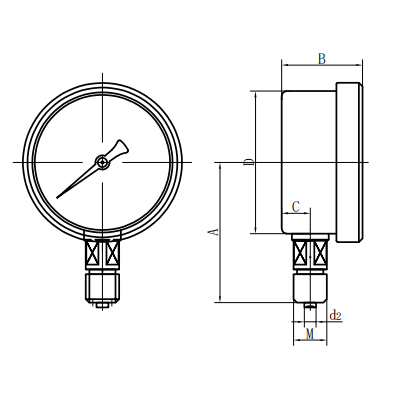

Radialny typ bezpośredni (ⅰ) | Osiowy mimośrodowy typ bezpośredni (ⅱ) |
| Osiowy koncentryczny typ bezpośredni (III) | Osiowy mimośrodowy typ wkładki (iv) |
| Numer modelu | Ogólne wymiary （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YJY100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YJY100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YJY100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YJY100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
