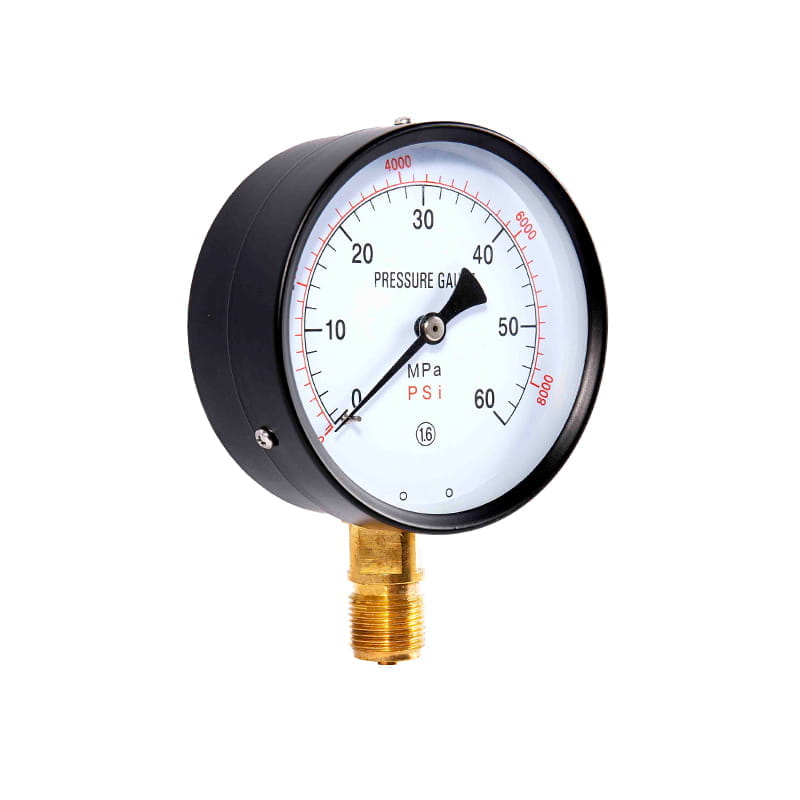

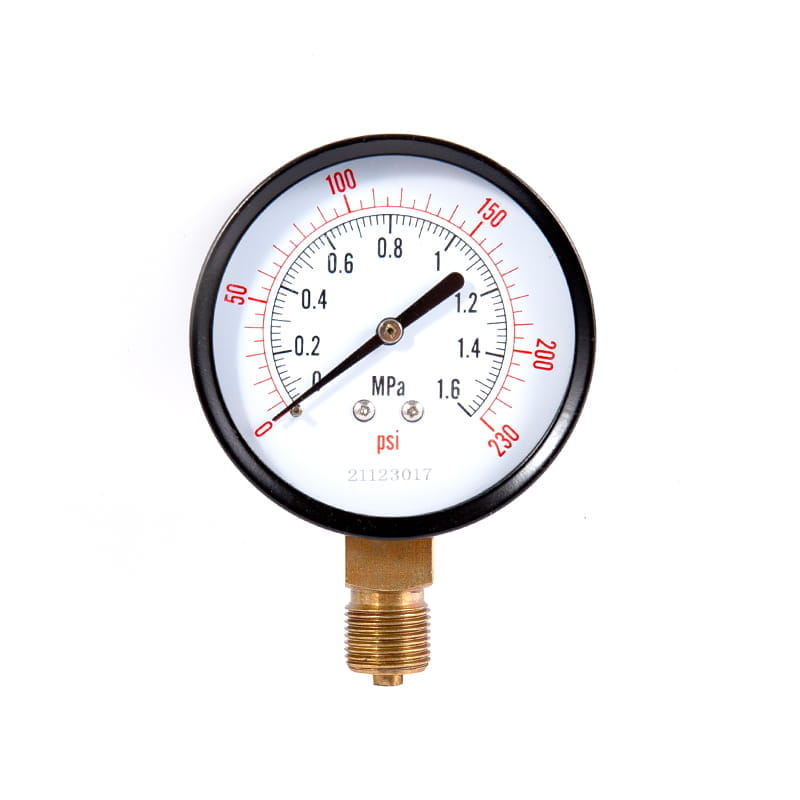

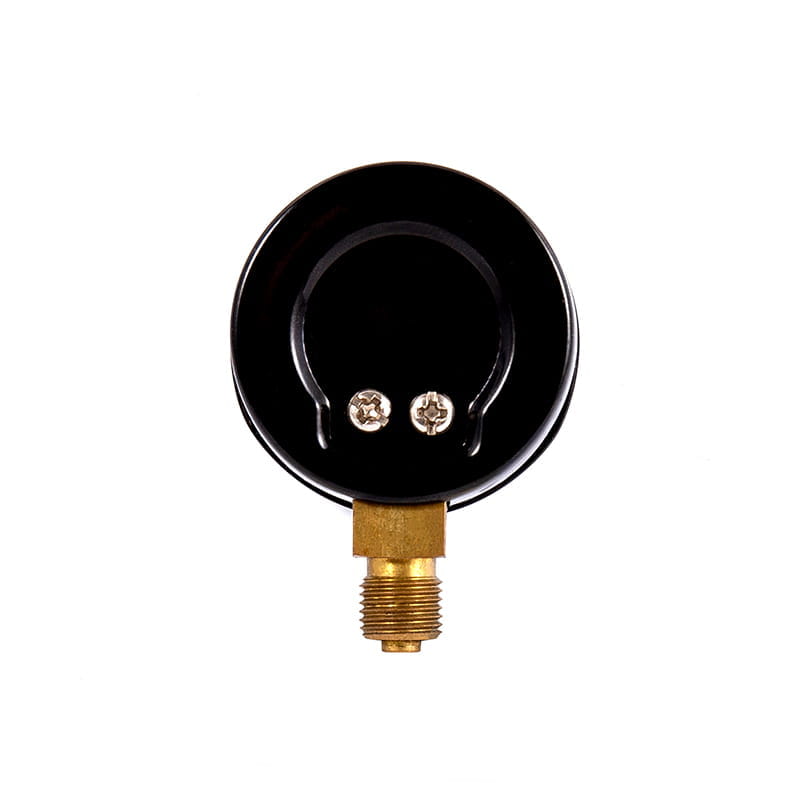

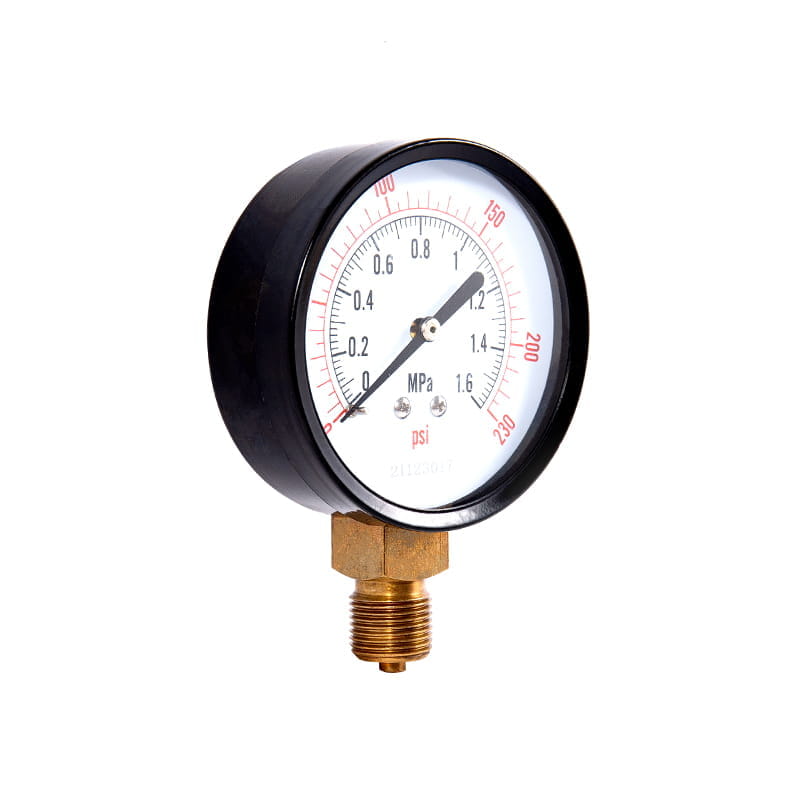

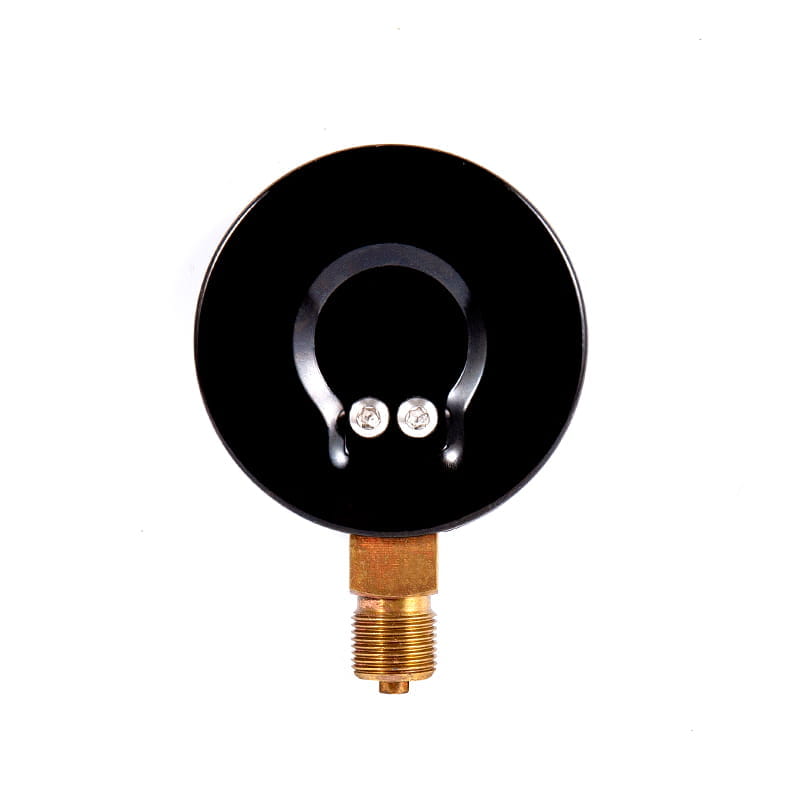

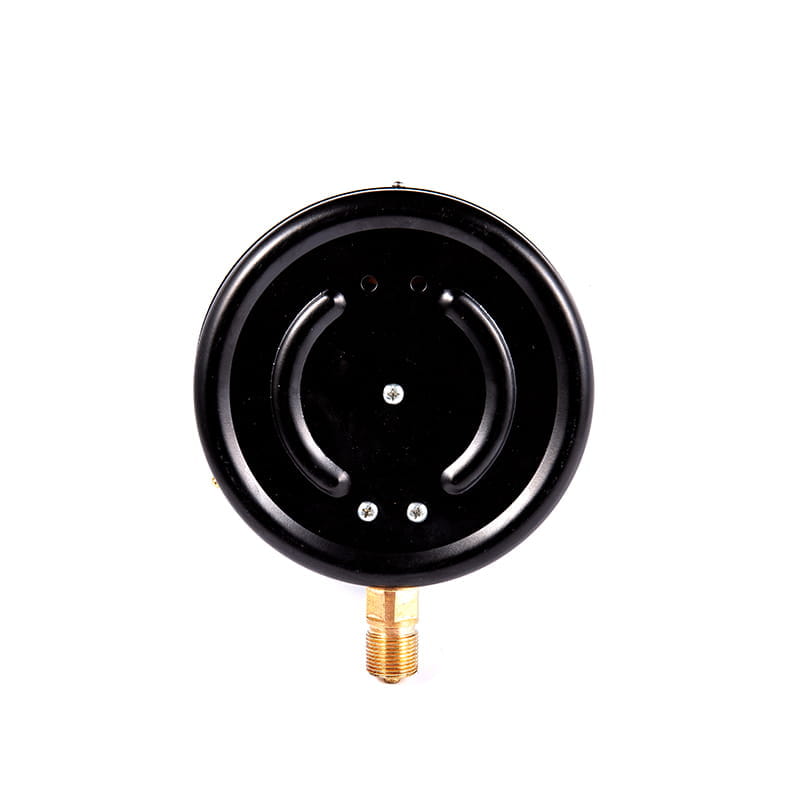

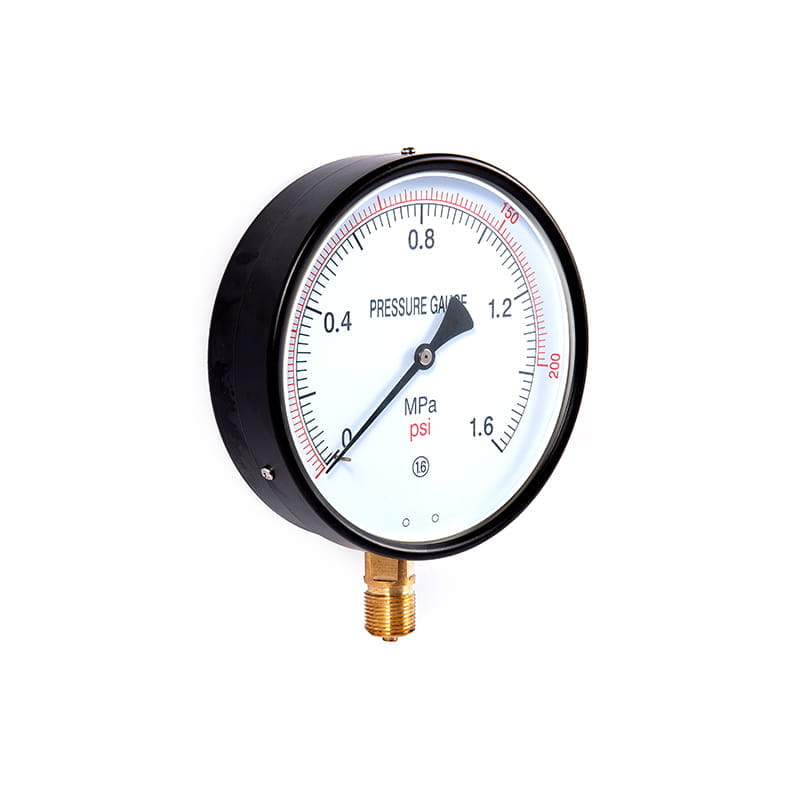

◆ Model: Y40 Y50 Y60 Y75 Y100 Y150 Y200 Y250
◆ Zastosowanie: Ta seria instrumentów jest odpowiednia do pomiaru ciśnienia cieczy, gazu lub pary, która nie ma niebezpieczeństwa wybuchu, nie krystalizuje, nie utrwala i nie ma żadnego żrący na stopie miedzi i miedzi.
◆ W praktycznym zastosowaniu, zgodnie ze specjalnymi cechami różnych mediów (takich jak zakaz oleju, zapobieganie pożarom, odporność na korozję itp.), Wymagania instrumentu są różne, więc ta seria instrumentów uzyskują wiele odpowiadających specjalnych instrumentów, ich nominalna średnica, typ instalacji, wątek złącza, poziom dokładności, zakres pomiarowy itp. Są takie same jak ogólne stwierdzenie, a tam głównie dwie kategorie:
1.1 Nadaje się do pomiaru ciśnienia łatwopalnych i wybuchowych mediów. Jest ściśle zabraniane kontakt z tłustymi substancjami łatwopalnymi. Leczenie odtłuszczania odbywa się przed opuszczeniem fabryki i jest ono testowane bez smaru.
Miernik ciśnienia tlenu z serii 1.1.1 Yo
Miernik ciśnienia wodoru 1.1.2 YH
1.1.3 YY Seria Acetylen Manomege
1.2 Zastosowane materiały są odporne na korozję medium lub instrumentu nie ma wpływu na medium i zapewniają, że elementy wykrywające i interfejsy są czyste i wolne od tłuszczu.
1.2.1 Seria YA Manomeza ciśnienia amoniaku
1.2.2 ytq serii azotu
◆ Parametry techniczne ：
| Numer modelu | Y40 | Y50 | Y60 | Y75 | Y100 | Y150 | Y200 | Y250 | |
| Średnica nominalna | Φ 40 | Φ 50 | Φ 60 | Φ 75 | Φ 100 | Φ 150 | Φ 200 | Φ 250 | |
| Formularz instalacyjny | Ⅰ | * | * | * | * | * | * | * | * |
| Ⅱ | / | / | * | / | * | * | * | * | |
| Ⅲ | * | * | * | * | / | / | / | / | |
| Ⅳ | / | / | * | / | * | * | / | / | |
| Ⅴ | * | * | * | * | / | / | / | / | |
| Ⅵ | / | / | * | * | * | * | / | / | |
| Wątek złącza | M10 × 1 | M14 × 1.5 | M20 × 1.5 | ||||||
| Klasa dokładności | 2.5 | 1.6 | |||||||
| Zakres pomiaru （ MPA ） | Pusty: -0.1 ～ 0 Próżnia ciśnieniowa ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Ciśnienie: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 | ||||||||
| Warunki użytkowania środowiskowego | Temp ： -40 ℃～ 70 ℃ | ||||||||
| Ocena wibracji | V · H · 3 | ||||||||
| Materiał rurki Borden | QSN4-0.3 | ||||||||
| Klasa ochronna | IP54 、 IP65 | ||||||||
| Standardy wdrażania | GB/T 1226 | ||||||||
| Uwaga: 1. Wspólne wątki można dostosować zgodnie z wymaganiami użytkownika. | |||||||||
◆ Wymiary zewnętrzne:
| Radialny typ bezpośredni (ⅰ) | Osiowy mimośrodowy typ bezpośredni (ⅱ) |
| Osiowy koncentryczny typ bezpośredni (III) | Osiowy mimośrodowy typ wkładki (IV) |
| Osiowy koncentryczny typ insercji (v) | Radialny typ wypukły (vi) |
| Numer modelu | Ogólne wymiary （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Y40 －Ⅰ | 38 | 25 | 8.5 | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅲ | 45 | 26 | / | Φ 41 | / | / | Φ 3.5 | M10 × 1 |
| Y40 －Ⅴ | 38 | 26 | / | Φ 41 | Φ 3.5 | Φ 53 | Φ 3.5 | M10 × 1 |
| Y50 －Ⅰ | 50 | 29 | 9.5 | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅲ | 54 | 29 | / | Φ 52 | / | / | Φ 4 | M10 × 1 |
| Y50 －Ⅴ | 47 | 29 | / | Φ 52 | Φ 4 | Φ 64 | Φ 4 | M10 × 1 |
| Y60 －Ⅰ | 54 | 30 | 12 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅱ | 63 | 34 | 18 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅲ | 58 | 30 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Y60 －Ⅳ | 45 | 34 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅴ | 45 | 34 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y60 －Ⅵ | 54 | 30 | 12 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅰ | 62 | 31 | 10 | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅲ | 54 | 32 | / | Φ 75 | / | / | Φ 5 | M14 × 1.5 |
| Y75 －Ⅴ | 54 | 32 | / | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y75 －Ⅵ | 62 | 32 | 10 | Φ 75 | Φ 5 | Φ 91 | Φ 5 | M14 × 1.5 |
| Y100 －Ⅰ | 89 | 44 | 17 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅱ | 83 | 44 | 30 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Y100 －Ⅳ | 68 | 44 | 30 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y100 －Ⅵ | 89 | 44 | 18 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅰ | 115 | 49 | 17 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅱ | 88 | 49 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Y150 －Ⅳ | 85 | 49 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y150 －Ⅵ | 115 | 49 | 18 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Y200 －Ⅰ | 140 | 53 | 20 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y200 －Ⅱ | 92 | 53 | 53 | Φ 200 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅰ | 165 | 53 | 20 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
| Y250 －Ⅱ | 92 | 53 | 53 | Φ 250 | / | / | Φ 6 | M20 × 1.5 |
