◆ Model: YG60 YG100 YG150
◆ Użycie: Wszystkie części tej serii wskaźników wykonane są ze stali nierdzewnej, a główne części wykonane są z 1CR18NI9, OCR18NI12MO2TI, SUS316, SUS316L itp. Spawanie każdej części jest wykonane przez specjalny proces. Wśród nich manometra w wysokiej temperaturze oporna na korozję ma doskonałą wydajność o wysokiej temperaturze i opornej na korozję, odpowiedni dla środowisk korozyjnych, może wykrywać słabą korozyjną, ale nie krystalizację, niekonsolidację, niskoemperaturowe media o niskiej lepkości. Powszechnie stosowany w roprze ropy naftowej, chemicznej, pestycydowej, gumy, gazu ziemnym i innych branżach.
◆ ParameTry Techniczne ：
| Numer modelu | YG60 | YG100 | YG150 | ||
| Średnica nominalna | Φ 60 | Φ 100 | Φ 150 | ||
| Typ montażu | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Wątek złącza | M14 × 1.5 | M20 × 1.5 | |||
| Klasa dokładności | 2.5 | 1.6 | |||
| Zakres pomiaru （ MPA ） | Pusty: -0.1 ～ 0 Próżnia ciśnieniowa ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Ciśnienie: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Warunki użytkowania środowiskowego | Temp ： -40 ℃～ 70 ℃ | ||||
| Temperatura | Bezpośrednia instalacja ： ≤ 150 ℃ | ||||
| Temperatura: ≤ 500 ℃ | |||||
| Błąd efektu temperatury | Δ ＝ ± （δ K Δ t ） Δ— - dopuszczalna wartość błędu wartości wyświetlania, gdy temperatura otoczenia odbiega od 20 ℃ ± 5 ℃ i dopuszczalną wartość błędu wartości wyświetlania, gdy temperatura otoczenia odbiega od 20 ℃ ± 5 ℃. % δ— - Wartość bezwzględna wewnętrznego błędu przyrządu. % K - - Współczynnik efektu temperatury o wartości 0,04%/° C Δ t —- ∣Temperature of the Medium w rurce Bourdon ℃ -25∣ | ||||
| Ocena wibracji | V · H · 3 | ||||
| Materiał rurki Borden | OCR18ni12mo2ti ； SUS316 ； SUS316L | ||||
| Obudowa, materiał złącza | 1cr18ni9ti ； SUS304 | ||||
| Klasa ochronna | IP65 | ||||
| Standardy wdrażania | GB/T 1226 | ||||
| Uwaga: 1. Wspólne wątki można dostosować zgodnie z wymaganiami użytkownika. | |||||
◆ Wymiary zewnętrzne:

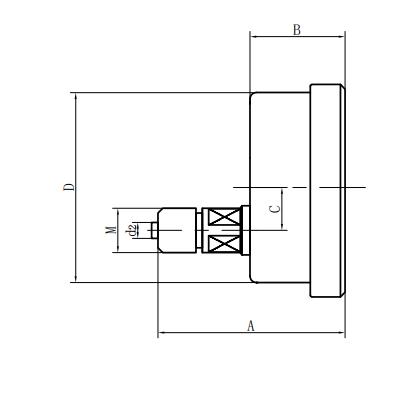

| Radialny typ bezpośredni (ⅰ) | Osiowy mimośrodowy typ bezpośredni (ⅱ) |

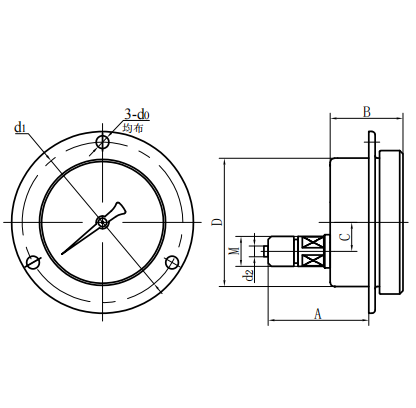

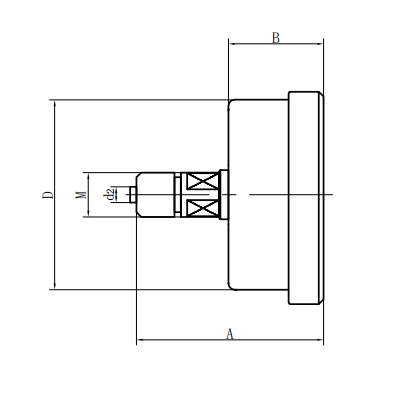

| Osiowy koncentryczny typ bezpośredni (III) | Osiowy mimośrodowy typ wkładki (IV) |

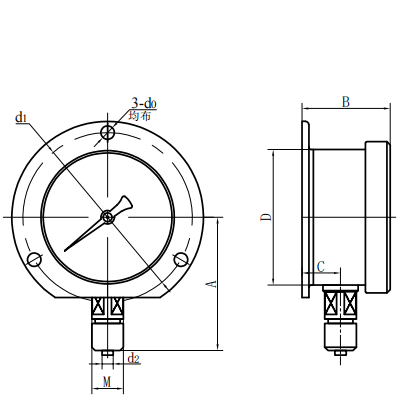

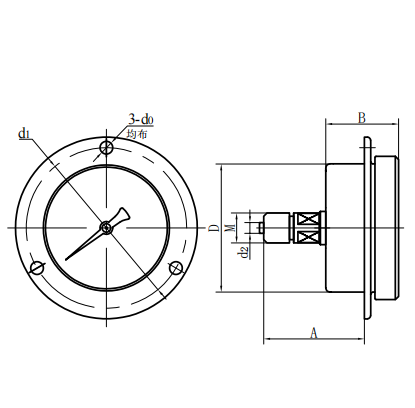

| Osiowy koncentryczny typ insercji (v) | Radialny typ wypukły (vi) |
| Numer modelu | Ogólne wymiary （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YG60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YG60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YG60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
