◆ Model: YLM60 YLM100 YLM150
◆ Zastosowanie: Ta seria instrumentów jest specjalnymi instrumentami do wykrywania niskiej temperatury lub specjalnego ośrodka czynnika chłodniczego, stosowanego głównie w lodówce klimatyzacji, chłodnicy wodnej, suszarce powietrznej lub montowaniu systemu grupy miernika chłodniczego.
Może także wytwarzać różne panele wielopoziomowe chłodnictwa według wymagań klientów, a do wyboru klientów jest wiele rodzajów czapek i skrzynek (styl szwajcarski).
Ze względu na zoptymalizowany projekt złącza i szczególne rozważania dotyczące wyboru materiałów spawalniczych i komponentów wykrywania ciśnienia, ta seria produktów ma doskonałe charakterystykę przeciwprawy, impulsu przeciwdziałania ciśnieniowemu i przeciwwibracji, więc jakość instrumentu jest znacznie ulepszona, a nieprawidłowe działanie i utrata układu chłodnictwa z powodu problemów z jakością produktu są eliminowane
◆ Parametry techniczne ：
| Numer modelu | YLM60 | YLM100 | YLM150 | |
| Średnica nominalna | Φ 60 | Φ 100 | Φ 150 | |
| Typ montażu | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Wątek złącza | M14 × 1.5 | M20 × 1.5 | ||
| Klasa dokładności | 2.5 | 1.6 | ||
| Zakres pomiaru （ MPA ） | niskie napięcie ： （－ 30 ~ 0 …… 15 ） kg ， 1,8MPA uciążliwy:( 0 ~ 35 ） kg ， 3,8 MPA | |||
| Specyfikacja typu mediów | R134A 、 R22a 、 R404A 、 R407a | |||
| Warunki użytkowania środowiskowego | Temp ： -20 ℃～ 60 ℃； wilgotność względna ： ≤ 80 % | |||
| Ocena wibracji | V · H · 3 | |||
| klasa ochronna | IP54 | |||
| Standardy wdrażania | GB/T 1226 | |||
| Uwaga: 1. Wspólne wątki można dostosować zgodnie z wymaganiami użytkownika. | ||||

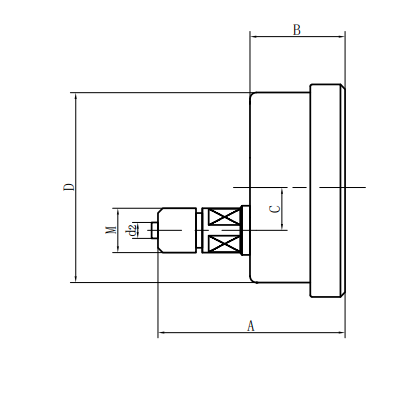

◆ Wymiary zewnętrzne:

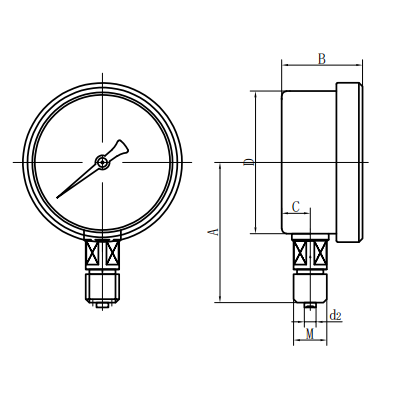

| Radialny typ bezpośredni (ⅰ) | Osiowy mimośrodowy typ bezpośredni (ⅱ) |

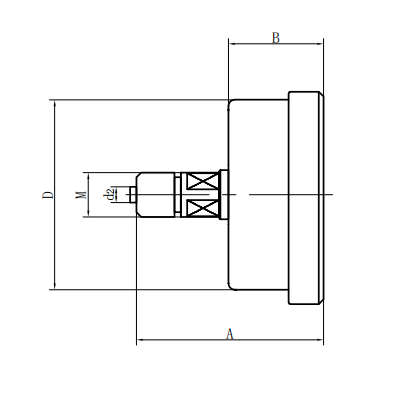

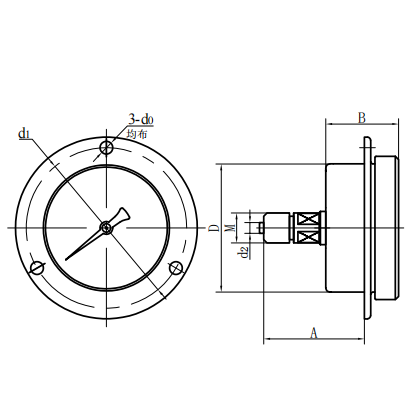

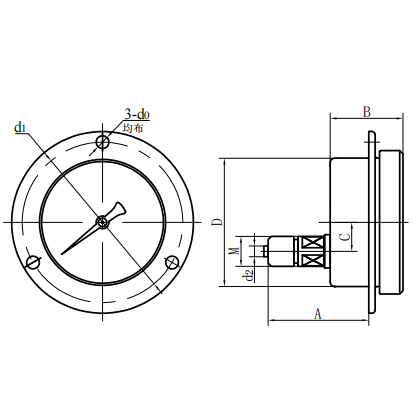

| Osiowy koncentryczny typ bezpośredni (III) | Osiowy mimośrodowy typ wkładki (IV) |

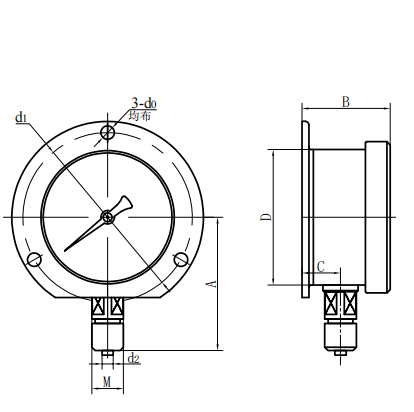

| Osiowy koncentryczny typ insercji (v) | Radialny typ wypukły (vi) |
| Numer modelu | Ogólne wymiary （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YLM60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | | |
| YLM60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | | |
| YLM60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
