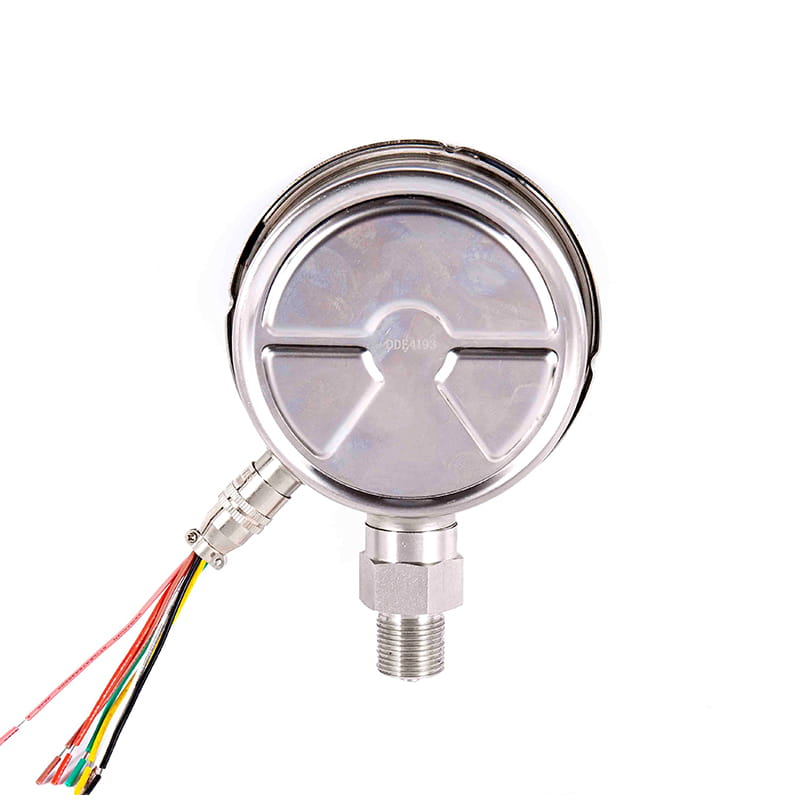

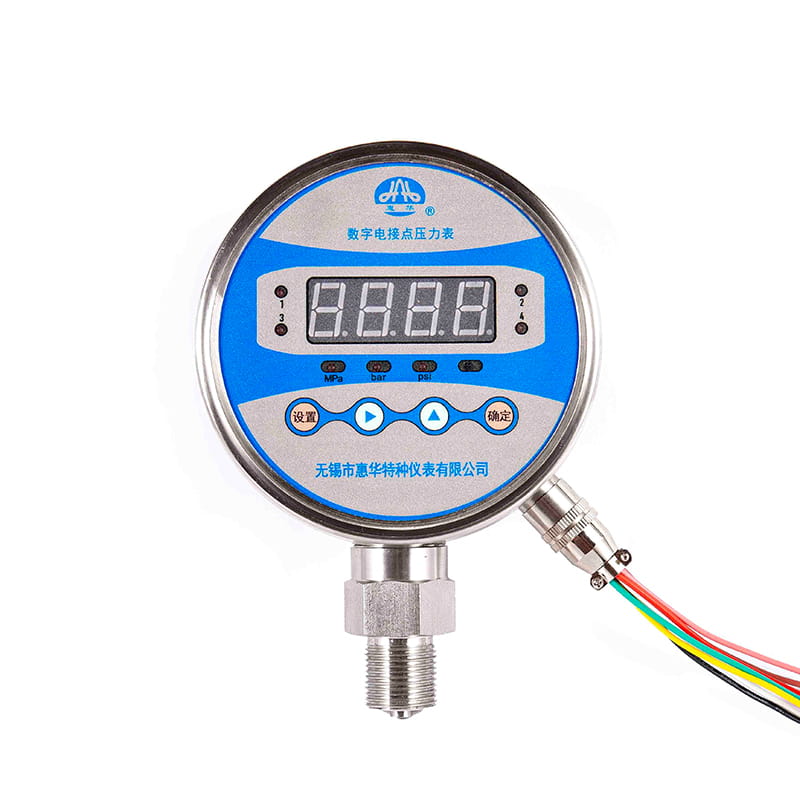

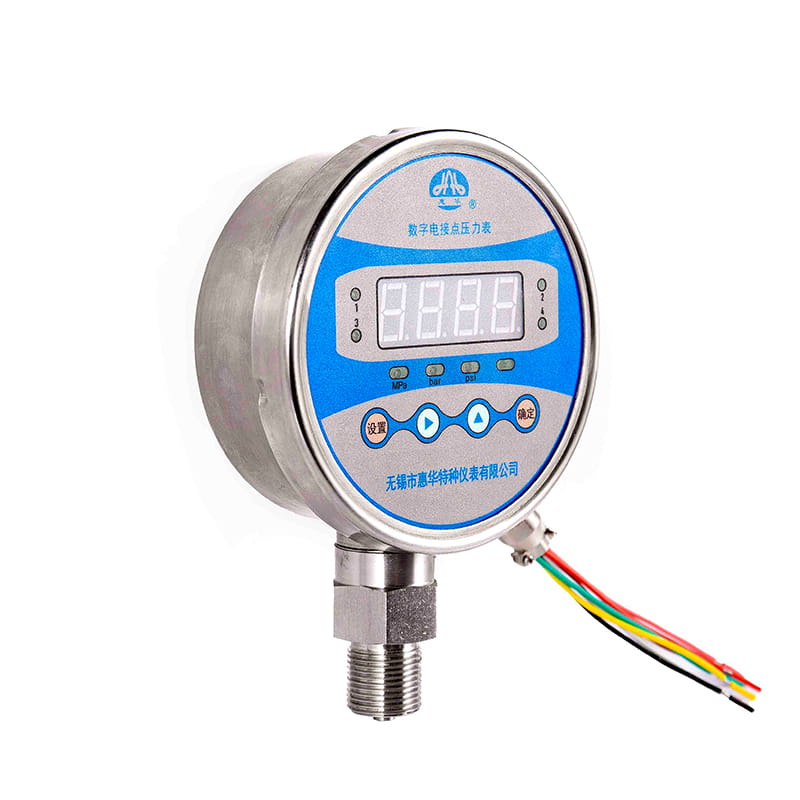

Seria YSX Inteligentna cyfrowa (kontakt elektryczny)

◆ Model: YSX 100

◆ Wprowadzenie: Inteligentne cyfrowe słowo elektryczne manometrów ciśnienia jest zestawem wyświetlania ciśnieniaW kontroli sygnałuW transmisji ciśnienia w jednym z inteligentnych produktów starannie opracowanych przez naszą firmęW korzystając z wysokiej praktycznych programów modułowychW z wysokim kosztą, z wysokim kosztem, stabilnym i niezwiązanym z długim okresem konwersji i innych zalecania.

Czterocyfrowy PROWADZONY Cyfrowy wyświetlacz dla wyraźnego odczytu w ciemności. MPA , KG/CM2 , Psi , bar a inne jednostki ciśnieniowe mogą być dowolnie przełączane.

Różnorodne ustawione funkcje modułów, wielokanałowe wyjście sygnału, sprawiają, że kontrola procesu jest zwięzła i praktyczna:

Sygnał sterowania bitami: przekaźnik, tyrystor, tranzystor ( Pnp typ lub NPN typ) Opcjonalnie.

analogowe sygnały transmisji; 4ma ~ 20MA DC standardowy sygnał prądowy, 1v ~ 5v , 1v ~ 10v Standardowy sygnał napięcia DC jest opcjonalny i mają funkcję migracji zasięgu.

Ma ustawienie ochrony przed przeciążeniem źródła ciśnienia, aby chronić sprzęt przed niebezpiecznym stanem użycia nadciśnienia. Funkcja blokowania hasła ustawienia parametrów uniemożliwia innym nielegalną zmianę parametrów ustawionych i wpływa na normalne działanie urządzenia.

Zdobądź wycenę

◆ Parametry techniczne:

Model	YXS100
Instalacja:	Ⅰ、ⅱ、ⅳ、ⅵ
Dopasowanie nici	M20 × 1.5
Klasa dokładności	0.5 ； 1.0 ； 1.6 (Fakultatywny)
Zakres pomiarowy （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0-10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2-3 ～ 3-5 ～ 5 -8 ～ 8-12 ～ 12-20 ～ 20
Zakres pomiarowy （ MPA ）	PRAWDA przestrzeń: -0.1 ~ 0 Próżnia ciśnieniowa: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1.5 -0.1 ~ 2.4 Ciśnienie: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Warunki użytkowania środowiskowego	Temperatura: -10 ° C ~ 85 ° C; Wilgotność względna: 5 %~ 85 %
Parametry elektryczne	★ Zasilacz (opcjonalnie): 24 V DC ; 220V AC ★ Zużycie energii: ≤ 1,5 W. ★ Wyjście przekaźnika: MAX LOAD: 3A 220V AC; 3A 30V DC Życie elektryczne: 100 000 czasy ★ Wyjście tranzystora: MAX LOAD: 0,5A 24 V DC ★ Wyjście Thyristor: 5A 220V AC Życie elektryczne: 1000000 czasy ★ Kanał sterujący: Niezależna czterokierunkowa jednostka przełącznika można ustawić dowolnie w zakresie ★ Wyjście sygnału analogowego: Standardowy sygnał prądowy: ( 4 ~ 20 ) Ma dc Standardowy sygnał napięcia: ( 1 ~ 5 ) V (( 1 ~ 10 ) V DC
Ochrona wnikania	IP63
Ocena sejsmiczna	V · H · 3
Zakres nadwyżki	10% zakresu
Szybkość aktualizacji danych	3 czasy / Sec
Okablowanie	Szczegółowe informacje można znaleźć w instrukcji obsługi
Egzekwować standard	JB/T 7392
Uwaga: Można go również przekształcić w gwinty rury lub zwężane gwinty rurowe zgodnie z wymaganiami użytkownika (patrz Podręcznik wyboru).

◆ Wymiary:

Radial Direct (I.)

Osiowy Ekscentryczny bezpośredni (ii.)

Osiowy mimośrodowy montaż spłukiwania (iv.)

Radial wypukły mocowanie (vi.)

Model	Wymiary ( mm )
Model	A	B	C	D	D0	D1	D2	M
Yxs100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxs100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
