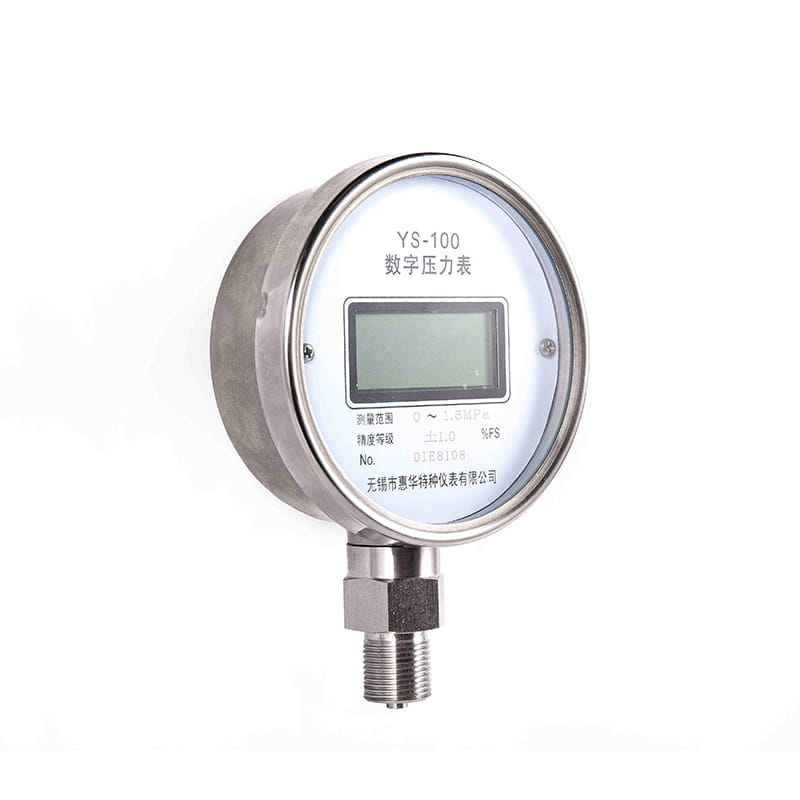

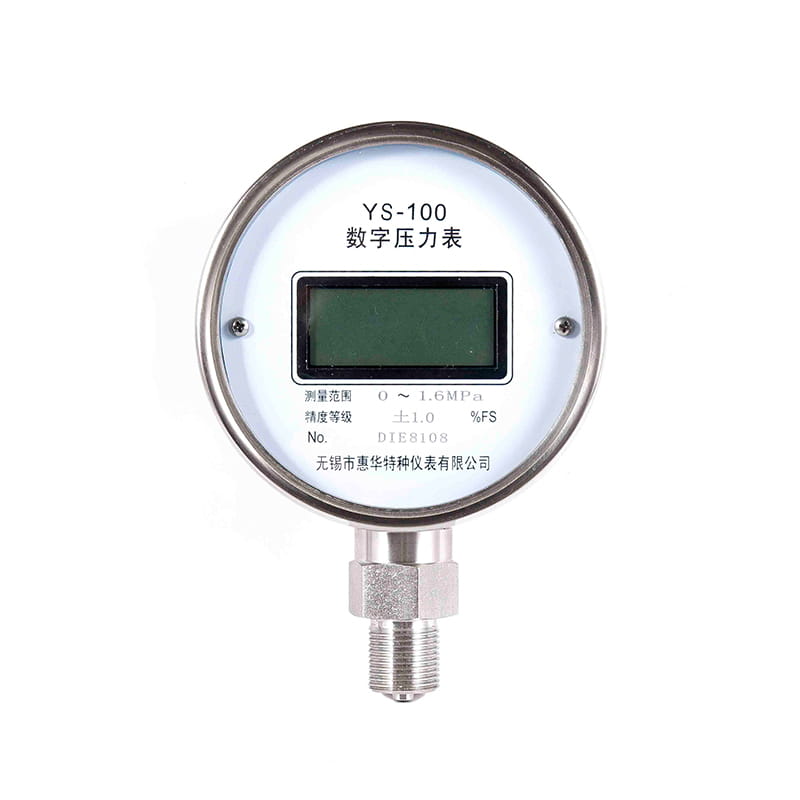

◆ Model: YS100 YS150
◆ Wprowadzenie: Ten cyfrowy wskaźnik ciśnienia ma piękny kształt, stabilną wydajność i dokładny pomiar; Łączy wiodącą światową technologię mikroprocesora i zaawansowany algorytm konwersji analogowo-cyfrowej, aby osiągnąć wysoką precyzję i niskie zużycie energii.
Przyjmując importowany układ, może zapamiętać i zachować najwyższą wartość szczytową ciśnienia oraz najniższą wartość doliny ciśnienia w procesie pozyskiwania danych i pomiaru danych przyrządów. Przyjmowanie technologii wyświetlania ciekłokrystalicznego na dużym ekranie, aby dane były jasne i łatwe do odczytania. Unikalną technologię podświetlenia można stosować normalnie w nocy.

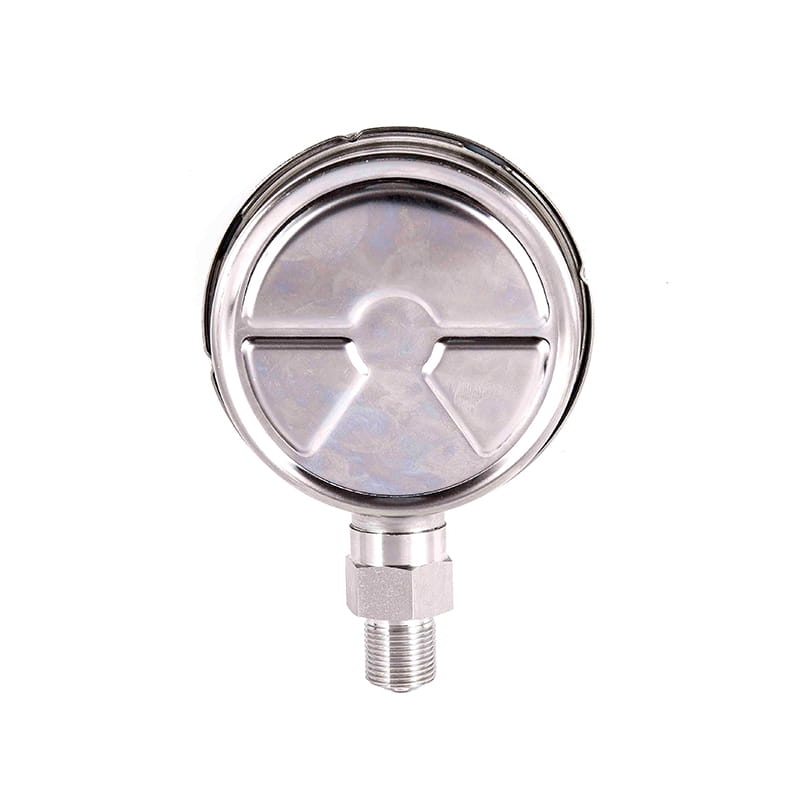

Skorupę wykonaną ze stali nierdzewnej, odporności na korozję, odporność na wibracje mechaniczne, ciało jako całość za pomocą technologii uszczelnienia można zastosować w różnych złożonych środowiskach.
Ten produkt ma taką samą wydajność jak obce cyfrowe wskaźniki ciśnienia, co jest idealnym wyborem do zastąpienia importowanych instrumentów i tradycyjnych mierników mechanicznych.
◆ Główne zastosowanie:
1. Można go wykorzystać do kalibracji ogólnych wskaźników ciśnienia, precyzyjnych wskaźników ciśnienia, monitorów ciśnienia krwi lub innych przyrządów ciśnienia. Może to również być również szeroko stosowane do precyzyjnego pomiaru ciśnienia; 2.
2. Wtrysk wody naftowej, wlot naczyń naczynia, pomiar ciśnienia, pompa z pompą elektryczną i pompę ciśnienia wylotowego; 3.
3. Przemysł petrochemiczny: próżnia, ciśnienie mikro i ciśnienie korozyjne i ciśnienie cieczy w procesie produkcyjnym
Przemysł petrochemiczny: próżnia, ciśnienie mikro i ciśnienie korozyjne oraz ciśnienie cieczy w pomiarze procesu produkcyjnego; 4.
4. Zastosowanie OEM układu hydraulicznego, chłodzenia i monitorowania procesów.
5. Medium o wysokiej temperaturze, lepki pomiar wysokości i cieczy; 6.
6. Klimatyzatory, sprzęt do przetwarzania gazu, wentylatory, sprzęt medyczny, laboratorie, sprężarki i pomiar ciśnienia izobarycznego siły.
Pomiar siły.
◆ Rocznierametry techniczne:
| Model | YS-100 | YS-150 | ||||
| Średnica nominalna | Φ 100 | Φ 150 | ||||
| Typ montażu | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Dopasowanie nici | M20 × 1.5 | |||||
| Zakres pomiarowy | Metoda pomiaru | Klasa dokładności ( %FS) | Gwarantowany zakres temperatury dokładności | |||
| (0 ~ 60) Pa | Presja różnicowa | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) Pa | Presja różnicowa | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Presja różnicowa | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Presja różnicowa | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Ciśnienie miernikaW ciśnienie różnicowe | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Ciśnienie miernikaW ciśnienie bezwzględne | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Ciśnienie miernika | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Ciśnienie miernika | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Ciśnienie miernika | 0 ℃ ~ 50 ℃ | ||||
| Wprowadzony powyżej jednostka ciśnienia Pa i inne jednostki ciśnieniowe mogą być również stosowane w praktycznym zastosowaniu, na przykład: KGF/CM2 、 bar 、 mbar 、 psi 、 MMH2O 、 MMHG 、 bankomat | ||||||
| Warunki użytkowania środowiskowego | Temperatura: -10 ° C ~ 50 ° C.; Relative humidity: < Ciśnienie atmosferyczne: 86 ~ 106kpa | |||||
| Interfejs komunikacyjny | ★ Port szeregowy komunikacji: Rs232 ★ Szybkość transmisji: 2400 , 4800 , 9600 opcjonalnie (domyślnie fabrycznie 9600 ) ★ Długość danych: 8 bity; Zatrzymaj bity: 2 bity ★ Adres miernika: 1 ~ 112 | |||||
| Dodatkowe funkcje | ★ Pomiar temperatury: - 30 ° C. ~ 90 ° C; Rozdzielczość: ± 0.1 °C ★ Nagrywanie szczytowe: rejestruje maksymalne i minimalne wartości ciśnienia, które występują podczas pomiaru ★ Alarm przepięć: Próg alarmu można ustawić dowolnie w zakresie pomiaru ★ Zamknięcie czasu: możesz ustawić licznik czasu, aby wyłączyć | |||||
| Wybór analogowy | ★ Wskazanie procentowe: wskaźnik wyświetla odsetek zakresu pomiaru ciśnienia w postaci wentylatora ★ Wskazanie fluktuacji ciśnienia: Zachęcanie wskaźnika wskazuje, jak bardzo zmienia się sąsiedni wtórny pomiar ciśnienia ★ Wskazanie progowe ciśnienie ciśnienia: Układ trzech wskaźników służy do pokazania, czy bieżąca wartość ciśnienia przekracza próg alarmowy | |||||
| Wyświetlacz na ekranie | Fstn Ekran LCD; 5-cyfrowy wyświetlacz; Niebieski podświetlenie | |||||
| Tryb zasilania | Wbudowana bateria (zapoznaj się z instrukcją instrukcji dla modelu baterii) | |||||
| Ocena sejsmiczna | V · H · 3 | |||||
| Ochrona wnikania | IP63 | |||||
| Egzekwować standard | JB/T 7392 | |||||
| Uwaga: Można go również przekształcić w gwinty rury lub zwężane gwinty rurowe zgodnie z wymaganiami użytkownika (patrz Podręcznik wyboru). | ||||||
◆ Wymiary:
| Radial Direct (I.) | Osiowy Ekscentryczny bezpośredni (ii.) |
| Osiowy mimośrodowy montaż spłukiwania (iv.) | Radial wypukły mocowanie (vi.) |
| Model | Wymiary ( mm ) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
