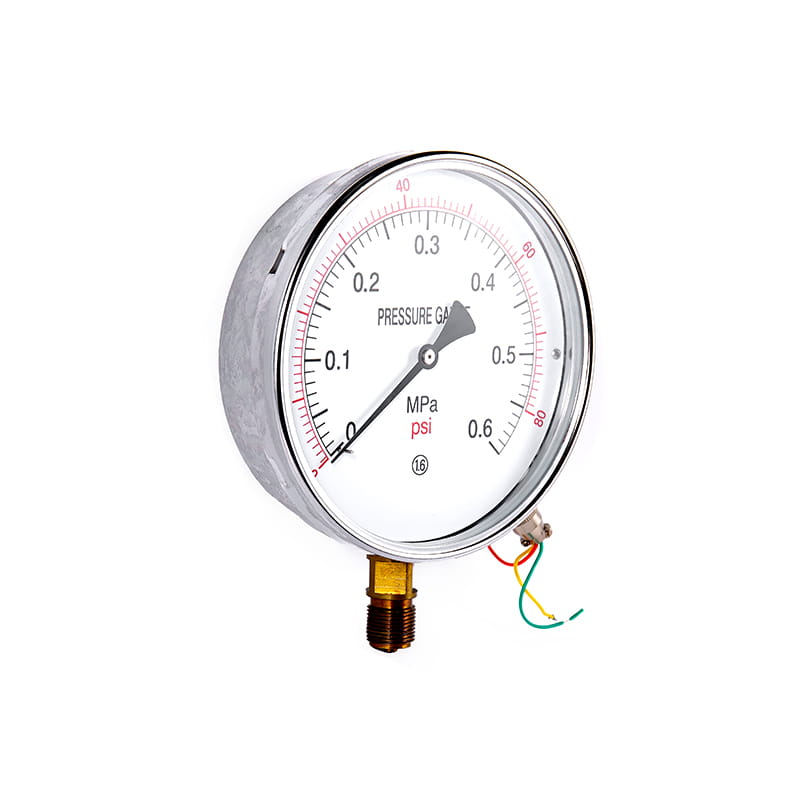

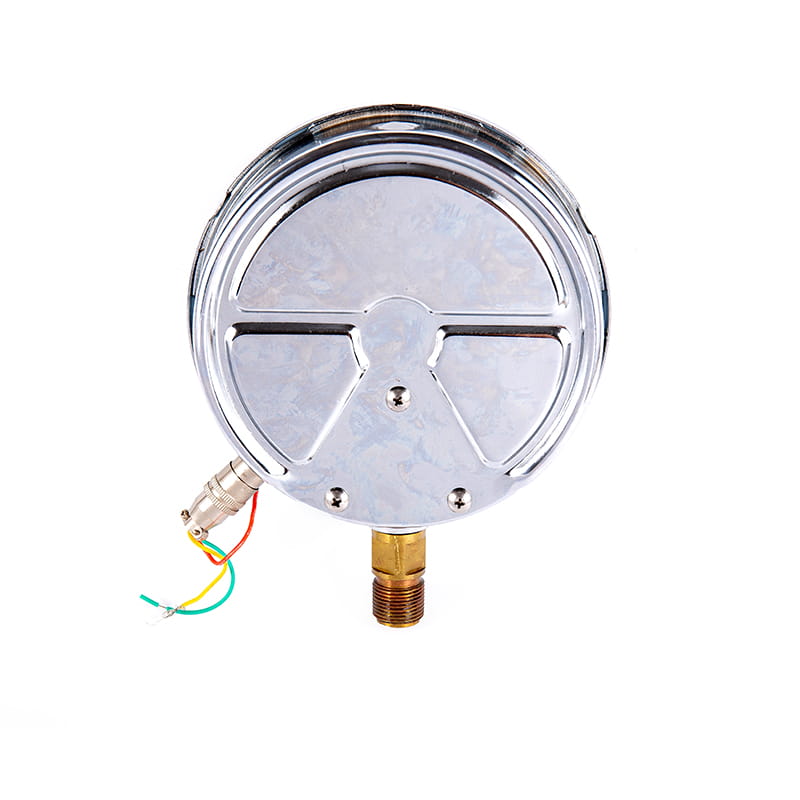

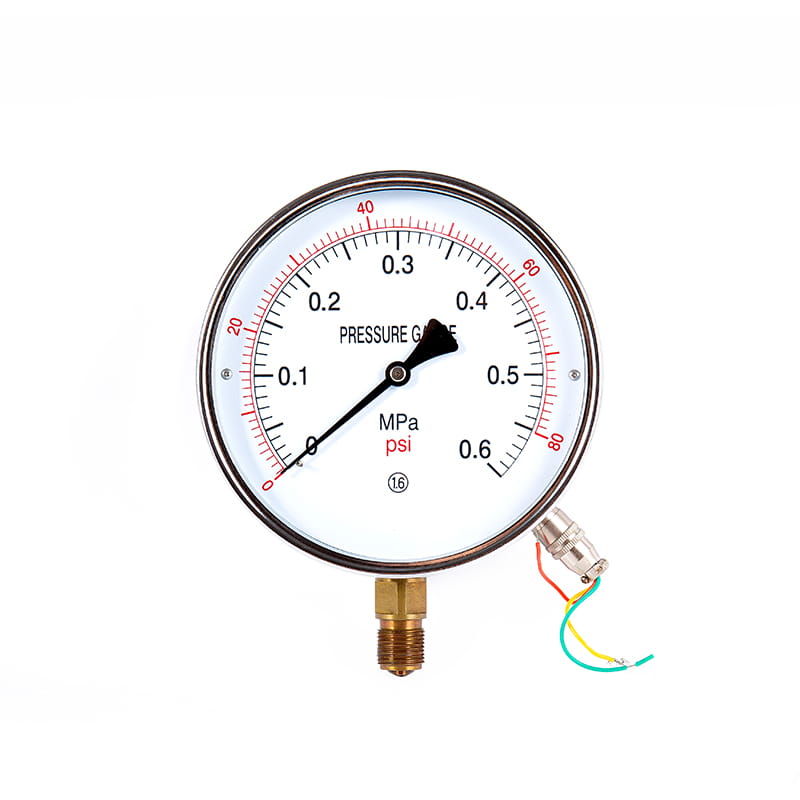

Wskaźniki ciśnienia zdalnego YTT

◆ Model: YTT100 YTT100A YTT150 YTT150A

◆ Zastosowanie: Ten rodzaj przyrządu jest odpowiedni do pomiaru ciśnienia cieczy, gazów lub oparów bez zagrożenia eksplozji, braku krystalizacji, braku zestalania i braku żrący na stopy miedzi i miedzi.

Oprócz lokalnego wskazania wartości ciśnienia instrument może również stale wysyłać ( 0 ~ 10 ) mama Lub ( 4 ~ 20 ) mama Sygnał DC, który może być przesyłany do pomieszczenia kontrolnego na duże odległości i może być używany z inteligentnymi cyfrowymi instrumentami wyświetlania do utworzenia automatycznego systemu do wyświetlania, nagrywania, regulacji i kontroli.

Instrument przeszedł na główną transformację w środku, oryginalny transformator różnicowy został usunięty i zastąpiony pierwiastkiem wykrywającym napięcie dyfuzyjne, dzięki czemu lokalna część wyświetlacza i część wyjściowa sygnału stały się dwoma niezależnymi systemami, a dokładność i niezawodność sygnału wyjściowego zostały znacznie ulepszone, a dokładność może osiągnąć dokładność, a dokładność może osiągnąć dokładność 1.0 a nawet 0.5 poziom.
◆ Jeśli konieczne jest wykonanie odpornego na wstrząsy wskaźnika ciśnienia, można go wypełnić gliceryną lub olejem silikonowym.

Zdobądź wycenę

◆ Parametry techniczne:

Model		YTT100	YTT150	YTT100A	YTT150A
Średnica nominalna		Φ 100	Φ 150	Φ 100	Φ 150
Typ montażu	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Parametry elektryczne		★ Moc dostarczać: 24 V DC ★ Sygnał wyjściowy: ( 4 ~ 20 ) Ma dc ★ Rezystancja obciążenia: 250 Ω		★ Moc dostarczać: 220V AC ★ Sygnał wyjściowy: ( 0 ~ 10 ) Ma dc ★ Rezystancja obciążenia: ≤ 1,5K Ω
Okablowanie
Klasa dokładności		1.6
Dokładność wyjścia sygnału		1.0 ； 0.5
Zakres pomiarowy （ MPA ）		PRAWDA przestrzeń: -0.1 ~ 0 Próżnia ciśnieniowa: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Ciśnienie: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Warunki użytkowania środowiskowego		Temperatura: -10 ° C ~ 55 ° C; Wilgotność względna: ≤ 85 %
Ocena odporności na wibracje		V · H · 3
Ochrona wnikania		IP54
Egzekwować standard		JB/T 10203
Dopasowanie nici		M20 × 1.5
UWAGA: Wymiarowa gwint można wykonać w gwint rur lub zwężaną gwint rurowych zgodnie z wymaganiami użytkownika (patrz Podręcznik wyboru).

◆ Wymiary:

Radial Direct (I.)

Osiowy Ekscentryczny bezpośredni (ii.)

Osiowy mimośrodowy montaż spłukiwania (iv.)

Radial wypukły mocowanie (vi.)

Model	Wymiary ( mm )
Model	A	B	C	D	D0	D1	D2	M
YTT100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
