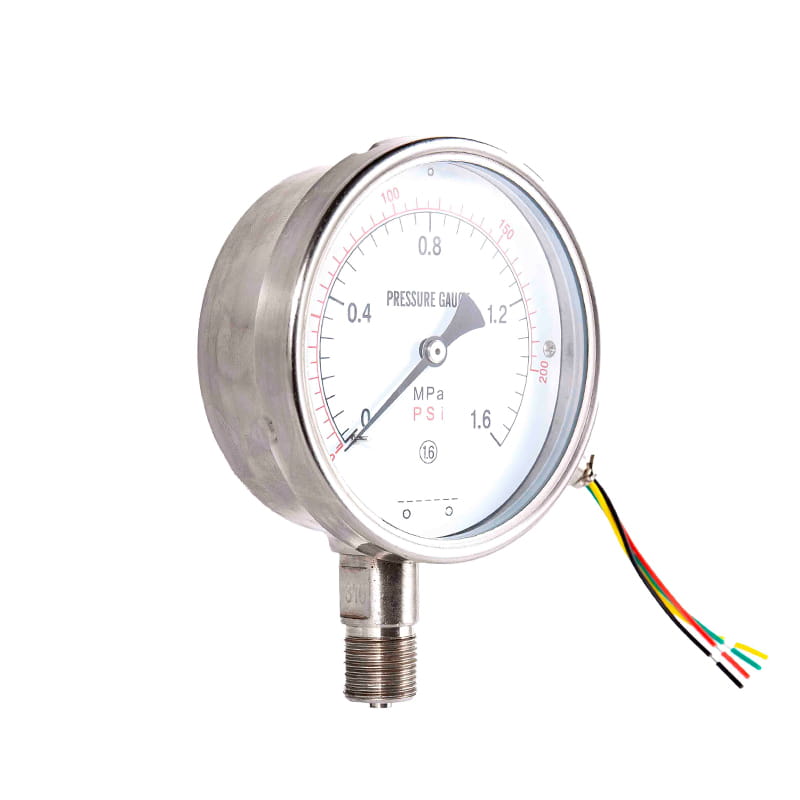

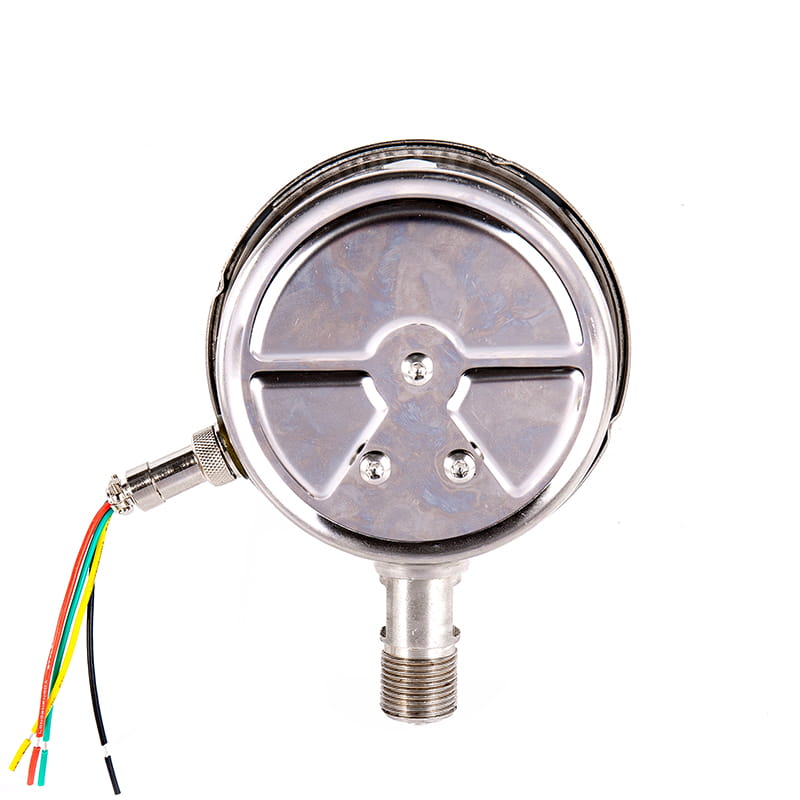

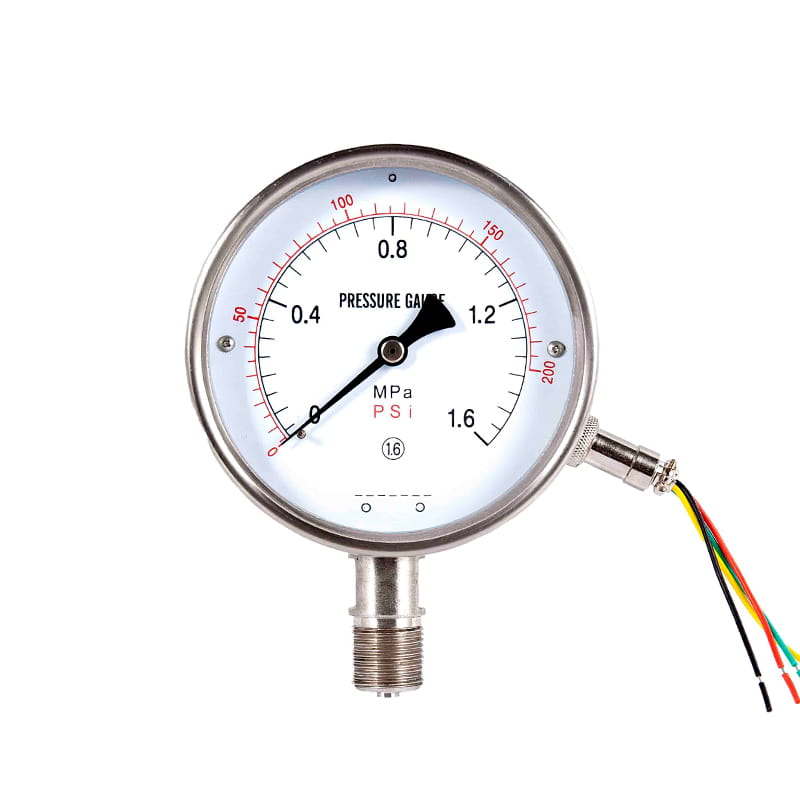

Rezystorowe wskaźniki ciśnienia z serii YTZ

◆ Model: YTZ100, YTZ-150

◆ Zastosowanie: Ten rodzaj przyrządu jest odpowiedni do pomiaru ciśnienia cieczy, gazów lub oparów bez zagrożenia eksplozji, braku krystalizacji, braku zestalania i braku żrący na stopy miedzi i miedzi.

Wykonany ze stali nierdzewnej, można go zastosować do pomiaru ciśnienia cieczy, gazów lub oparów, które są słabo żrące, ale nie wybuchowe, krystalizowane lub zestalone.

Może nie tylko wskazywać na wartość ciśnienia na miejscu, ale także przekazywać zmierzoną wartość ciśnienia do wtórnego przyrządu w zdalnym punkcie pomiaru w postaci wartości elektrycznej poprzez synchroniczny potencjometr ustawiony wewnątrz instrumentu, aby uświadomić sobie scentralizowane wykrywanie i zdalne sterowanie.
◆ Jeśli konieczne jest wykonanie odpornego na wstrząsy wskaźnika ciśnienia, można go wypełnić gliceryną lub olejem silikonowym.

Zdobądź wycenę

◆ Parametry techniczne:

Model		YTZ100		YTZ150
Średnica nominalna		F 100		F 150
cichy udać typ styl	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Dopasowanie nici		M20 × 1.5
Klasa dokładności		1.6
Zakres pomiarowy （ MPA ）		PRAWDA przestrzeń: -0.1 ~ 0 Próżnia ciśnieniowa: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Ciśnienie: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Warunki użytkowania środowiskowego		Temperatura: -25 ° C ~ 55 ° C; Wilgotność względna: 5 %~ 85 %
Parametry elektryczne		★ Napięcie robocze: między zaciskami ① i ② ② ≤6 V DC ★ Wartość rezystancji początkowej: 3 ～ 20 Ω ★ Wartość rezystancji pełnej: 310 ～ 370Ω lub 340 ～ 400 ω (Pomiar wartości oporności początkowej i pełnej wartości oporności jest 1 I 2 terminale)
Okablowanie		1	2		3
		Rozpocznij opór	Opór kończy się		Pędzel kończy się
Ocena odporności na wibracje		V · H · 3
Ochrona wnikania		IP54
Egzekwować standard		JB/T 10203
UWAGA: Wymiarowa gwint można wykonać w gwint rur lub zwężaną gwint rurowych zgodnie z wymaganiami użytkownika (patrz Podręcznik wyboru).

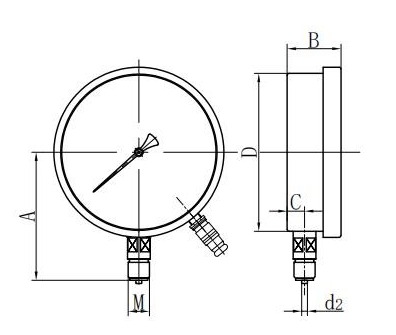

Radial Direct (I.)

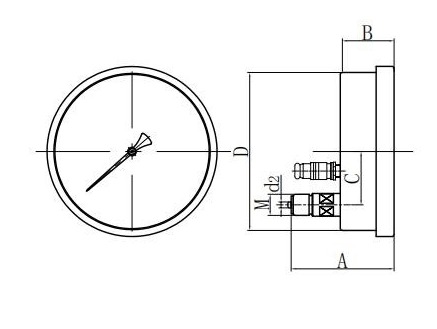

Osiowy Ekscentryczny bezpośredni (ii.)

Osiowy mimośrodowy montaż spłukiwania (iv.)

Radial wypukły mocowanie (vi.)

Model	Wymiary ( mm )
Model	A	B	C	T	D0	D1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
