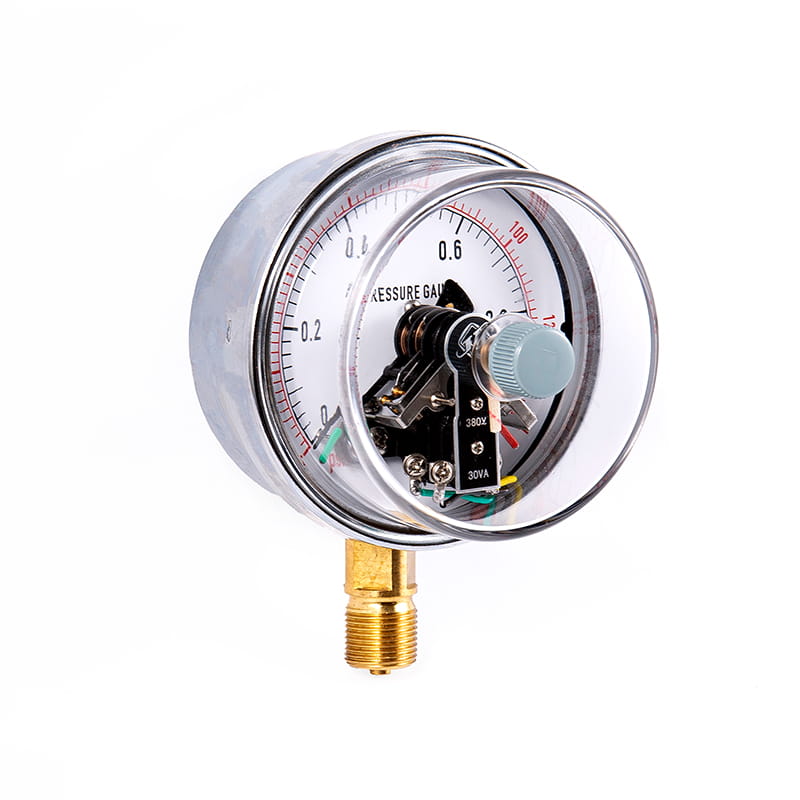

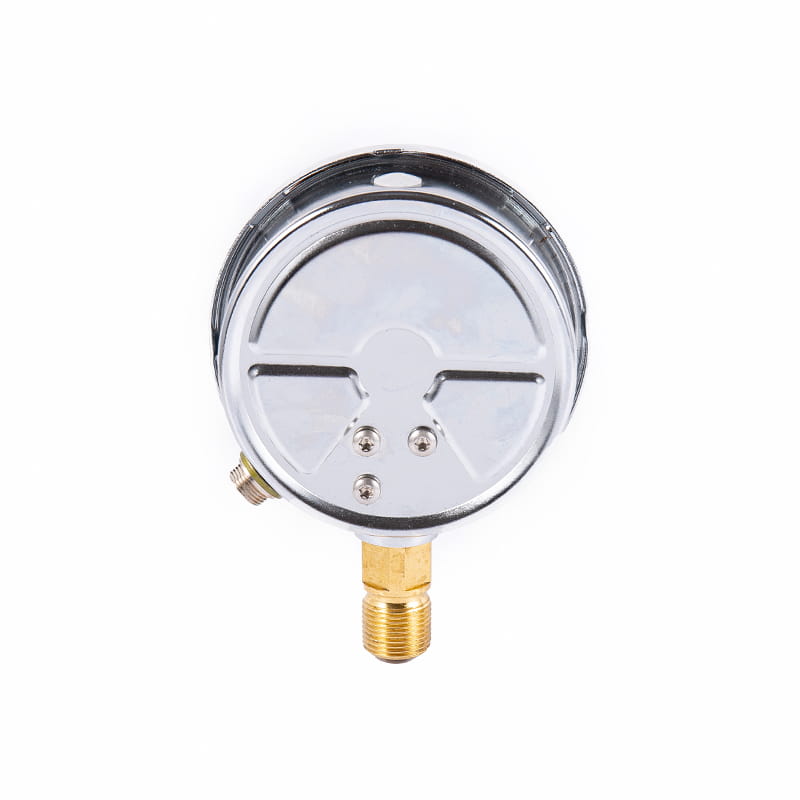

Seria YXCH Seria Reed Electric Contact Ciśnienie ciśnienia

◆ Model: YXCH100 YXCH150

◆ Zastosowanie: Ten rodzaj przyrządu jest odpowiedni do pomiaru ciśnienia cieczy, gazów lub oparów bez zagrożenia eksplozji, braku krystalizacji, braku zestalania i braku żrący na stopy miedzi i miedzi. Gdy jest wyposażony w odpowiedni układ obwodów, może wysłać alarm lub automatyczną kontrolę do układu ciśnieniowego w celu mierzenia i kontrolowania.

Ten rodzaj instrumentu poprawia kontakt w urządzeniu próżniowym, co pozwala uniknąć słabego kontaktu spowodowanego utlenianiem kontaktu, więc ma charakterystykę szybkiej i wrażliwej odpowiedzi oraz niezawodnego styku kontaktowego i jest debiutantem, który może zastąpić manometrów ciśnienia styku magnetycznego w warunkach pracy o niskiej mocy i niskiego napięcia.

◆ Jeśli konieczne jest wykonanie odpornego na wstrząsy wskaźnika ciśnienia, można go wypełnić gliceryną lub olejem silikonowym.

Zdobądź wycenę

◆ Parametry techniczne:

Model		YXCH100			YXCH150
Śczerwonynica nominalna		Φ 100			Φ 150
Typ montażu	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Dopasowanie nici		M20 × 1.5
Klasa dokładności		1.6
Zakres pomiarowy （ MPA ）		PRAWDA przestrzeń: -0.1 ~ 0 Próżnia ciśnieniowa: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Ciśnienie: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Warunki użytkowania środowiskowego		Temperatura: -10 ° C ~ 55 ° C; Wilgotność względna: ≤ 75 %
Parametry elektryczne		★ Napięcie znamionowe: 24 V DC ★ Oceniona prąd: 0,25a ★ Życie elektryczne: 105 czasy ★ Tryb sterowania: Pełna skala może dostosować górne i dolne granice, górne granice (podwójne górne limity), dolne limity (podwójne limity dolne) i inne powolne przełączniki trzcinowe
Okablowanie		Wtyczki lotnicze	1	2		3	4
		Linia kolor	red	zielony		żółty	czarny
		Terminale wyjściowe	górna granica	dolny limit		publiczny	uziemienie
Ocena odporności na wibracje		V · H · 3
Materiał rurki Bourdon		QSN4-0.3
Ochrona wnikania		IP54
Egzekwować standard
UWAGA: Wymiarowa gwint można wykonać w gwint rur lub zwężaną gwint rurowych zgodnie z wymaganiami użytkownika (patrz Podręcznik wyboru).

◆ Wymiary:

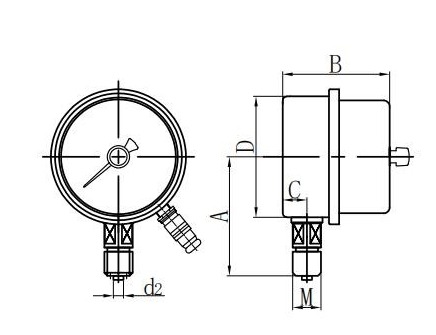

Radial Direct (I.)

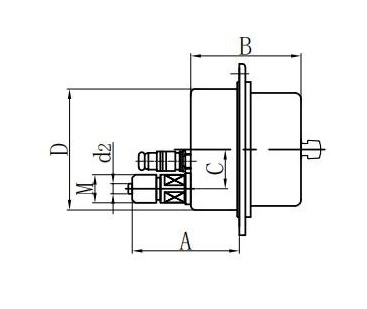

Osiowy Ekscentryczny bezpośredni (ii.)

Osiowy mimośrodowy montaż spłukiwania (iv.)

Radial wypukły mocowanie (vi.)

Model	Wymiary ( mm )
Model	A	B	C	D	D0	D1	D2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxch150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
