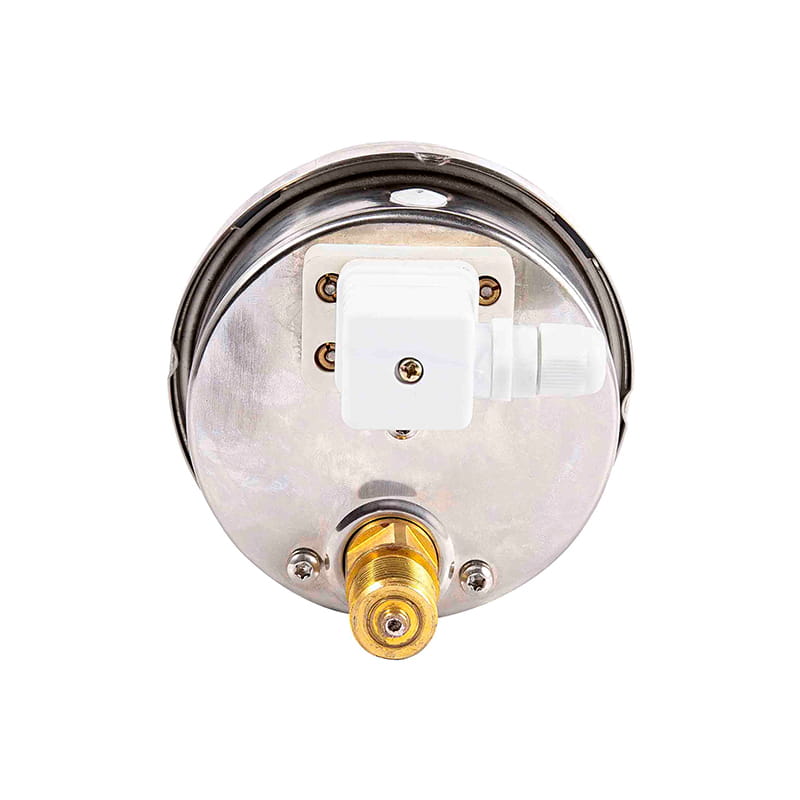

Seria YXD fotoelektryczne elektryczne ciśnienie styku elektrycznego

◆ Model: YXD100 YXD150

◆ Zastosowanie: Ten rodzaj instrumentu jest substytutem elektrycznego manometru ciśnienia styku, zachowuje zalety wskazania elektrycznego ciśnienia styku, jest intuicyjne, łatwe do dostosowania, a przyrząd dokonał fundamentalnej poprawy, wykorzystanie wydajności fotoelektrycznej w celu utworzenia urządzenia sygnałowego kontaktowego, poprzez kontrolę fotoelektryczną w wzmacniaczu zintegrowanym obwodowym obwodzie, aby zwiększyć wysoką rozczarowanie. Dokładność, doskonałe charakterystyka przełączania. Jest szeroko stosowany w roprze naftowej, przemyśle chemicznym, metalurgii, technologii energii jądrowej i częstym przełączaniu.

Przyrząd jest odpowiedni do stabilnego i niezawodnego pomiaru i kontroli ciśnienia cieczy, gazów lub oparów bez zagrożenia eksplozji, braku krystalizacji, braku solidyfikacji i niekorozyjnego wpływu na stopy miedzi i miedzi.

Ten rodzaj instrumentu uzyskał nowy patent na użyteczność, numer patentowy: 99229277.8 .

◆ Jeśli konieczne jest wykonanie odpornego na wstrząsy wskaźnika ciśnienia, można go wypełnić gliceryną lub olejem silikonowym.

Zdobądź wycenę

◆ Parametry techniczne:

Model

YXD100

YXD150

Średnica nominalna

Φ 100

Φ 150

Typ montażu

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Dopasowanie nici

M20 × 1.5

Klasa dokładności

1.6

Zakres pomiarowy

（ MPA ）

Prawdziwa przestrzeń: -0.1 ~ 0

Próżnia ciśnieniowa: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4

Ciśnienie: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Warunki środowiskowe używać

Temperatura: -10 ° C ~ 55 ° C; Wilgotność względna: ≤ 75 %.

Parametry elektryczne

★ Maksymalne obciążenie: 7A 250 V AC; 7A 30 V DC

★ Napięcie zasilania: 220V AC

★ Zużycie energii: ≤2,2va

★ Życie elektryczne: 105 czasy

★ Tryb sterowania: regulowane górne i dolne limity, górne limity (podwójne limity górne), limity dolne (podwójne limity dolne) i inne powolne przełączniki fotoelektryczne

Okablowanie

Wtyczka instrumentu

Kontrolery

Zewnętrzne okablowanie

Dolny limit

Górna granica

Zwykle otwarte

Średni

Zwykle zamknięte

Zwykle otwarte

Średni

Zwykle zamknięte

220V Zasilacz AC

Ocena odporności na wibracje

V · H · 3

Materiał rurki Bourdon

QSN4-0.3

Ochrona wnikania

IP64

Egzekwować standard

UWAGA: Wymiarowa gwint można wykonać w gwint rur lub zwężaną gwint rurowych zgodnie z wymaganiami użytkownika (patrz Podręcznik wyboru).

◆ Parametry techniczne z Yxg-k kontroler

praca praca artykuł sztuki	Zasilacz	AC 220V
	Zużycie energii	1,2 W.
	Temperatura otoczenia	5 ℃ ~ 40 ℃
	Wilgotność względna	10% ~ 75%
Stracić na zewnątrz Kropkaykać Dot	Obciążenie znamionowe (rezystancyjne).	AC 250V 8A ； DC 30V 8A
	Życie elektryczne	105 czasy
	Życie mechaniczne	1 000 000 czasy
	Typ kontaktu	Dolna granica: normalnie zamknięta, normalnie otwarta Górna granica: normalnie zamknięta, normalnie otwarta
P.S sztuki	1,35x Kolej prowadząca 1 sztuka. 2 . 2 Kawałki mocowania kolejowego usterka.

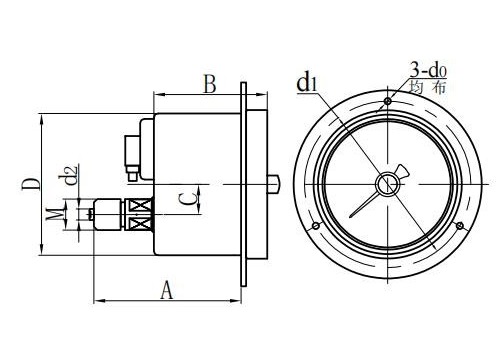

◆ Wymiary instrumentu:

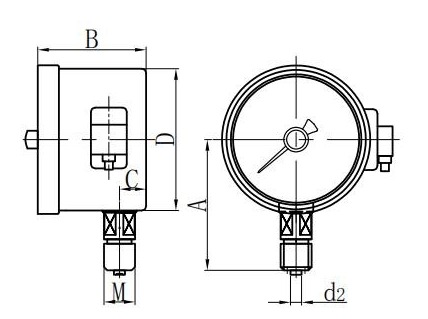

Radial Direct (I.)

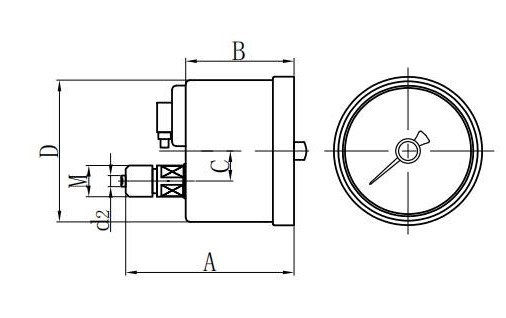

Osiowy Ekscentryczny bezpośredni (ii.)

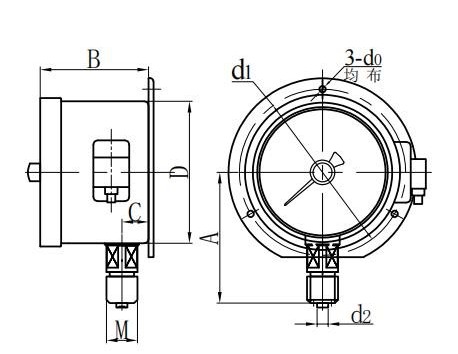

Radial wypukły mocowanie (vi.)

Osiowy ekscentryczny montaż spłukiwania (iv.)

Model	Wymiary ( mm )
Model	A	B	C	D	D0	D1	D2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
