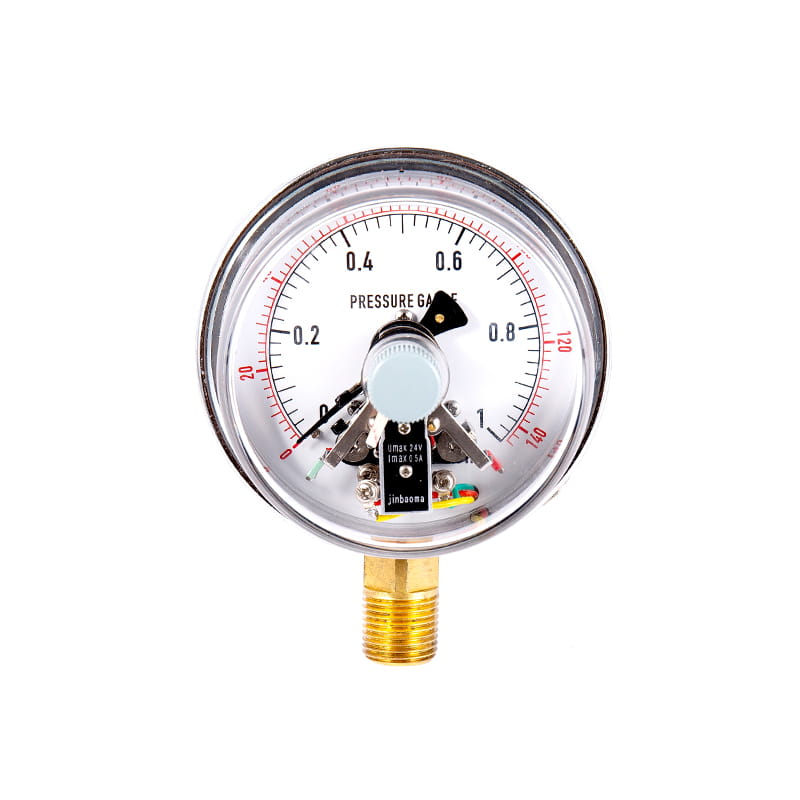

Magnetyczne elektryczne ciśnienie styku elektrycznego serii YXCM

◆ Model: YXCM100 YXCM150

◆ Zastosowania: Ten rodzaj instrumentu jest idealną alternatywą dla wspomaganego magnetycznego elektrycznego wskaźnika ciśnienia kontaktowego, zachowuje zalety tradycyjnego elektrycznego manometru kontaktowego z intuicyjnym wskazaniem i prostą regulacją, i wprowadza fundamentalne ulepszenia wnętrza instrumentu, przy użyciu zintegrowanego obwodu zintegrowanego indukcji magnetycznej w celu zbierania sygnałów, bez mechanicznej kontaktu, bez interfejsu iskrowej, szybkiej i wrażliwej reakcji, sejfu i refleksji, a także rezygnacji, ustawień praktycznych i rezygnacji, prokuratury, prokuratury. Można go łatwo połączyć z PC tablice, optokoplery, kontrolery programu i inne obwody elektroniczne oraz mogą bezpośrednio napędzać małe przekaźniki lub styczniki.

Przyrząd jest odpowiedni do pomiaru ciśnienia cieczy, gazów lub oparów, które nie są eksplozyjne, niekrystalizowane, nie-siodawne i nie mają żadnego żrący na stopach miedzi i miedzi.

◆ Jeśli konieczne jest wykonanie odpornego na wstrząsy wskaźnika ciśnienia, można go wypełnić gliceryną lub olejem silikonowym.

Zdobądź wycenę

◆ Parametry techniczne:

Model		YXCM100			YXCM150
Śczerwonynica nominalna		Φ 100			Φ 150
Typ montażu	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Dopasowanie nici		M20 × 1.5
Klasa dokładności		1.6
Zakres pomiarowy （ MPA ）		PRAWDA przestrzeń: -0.1 ~ 0 Próżnia ciśnieniowa: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Ciśnienie: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Warunki użytkowania środowiskowego		Temperatura: -10 ° C ~ 55 ° C; Wilgotność względna: ≤ 75 %
Parametry elektryczne		★ MAX LOAD: 5A 220V AC; 5A 30 V DC ★ Napięcie zasilania: 24 V DC ★ Zużycie energii: ≤1,5va ★ Życie elektryczne: 105 czasy ★ Tryb sterowania: regulowane górne i dolne limity, górne granice górne (podwójne limity górne), dolne limity dolne (podwójne limity dolne) i inne powolne przełączniki indukcji magnetycznej
Okablowanie		Wtyczki lotnicze	1	2		3	4	5
		Linia kolor	red	zielony		żółty	czarny	drzewo palmowe
		Terminale wyjściowe	górna granica	dolny limit		publiczny	zasilacz elektroda ujemna	zasilacz katoda
Ocena odporności na wibracje		V · H · 3
Materiał rurki Bourdon		QSN4-0.3
Ochrona wnikania		IP54
Egzekwować standard
UWAGA: Wymiarowa gwint można wykonać w gwint rur lub zwężaną gwint rurowych zgodnie z wymaganiami użytkownika (patrz Podręcznik wyboru).

◆ Wymiary:

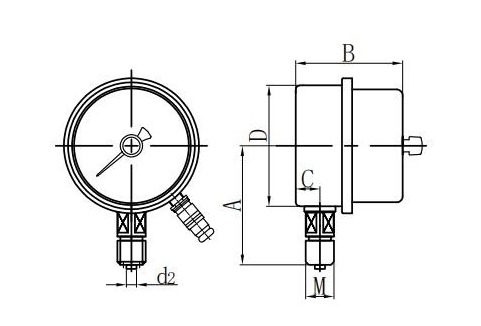

Radial Direct (I.)

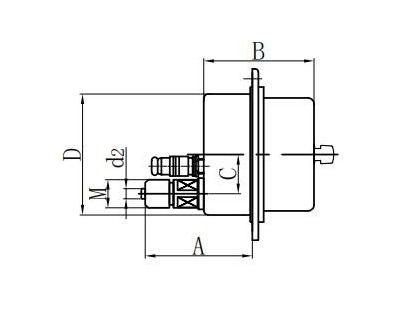

Osiowy Ekscentryczny bezpośredni (ii.)

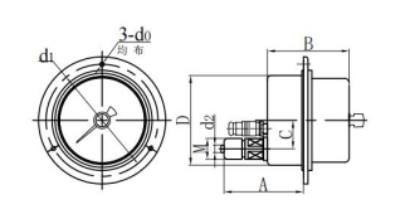

Osiowy mimośrodowy montaż spłukiwania (iv.)

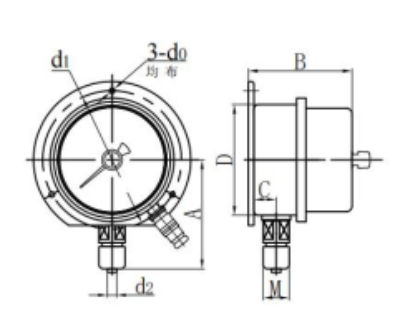

Radial wypukły mocowanie (vi.)

Model	Wymiary ( mm )
Model	A	B	C	D	D0	D1	D2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
