1. Przegląd

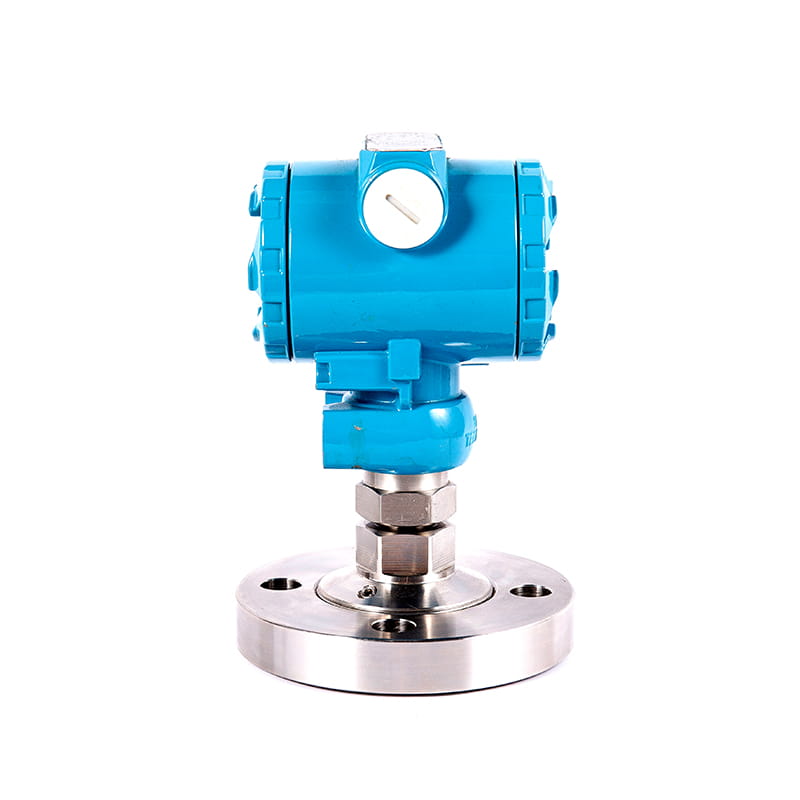

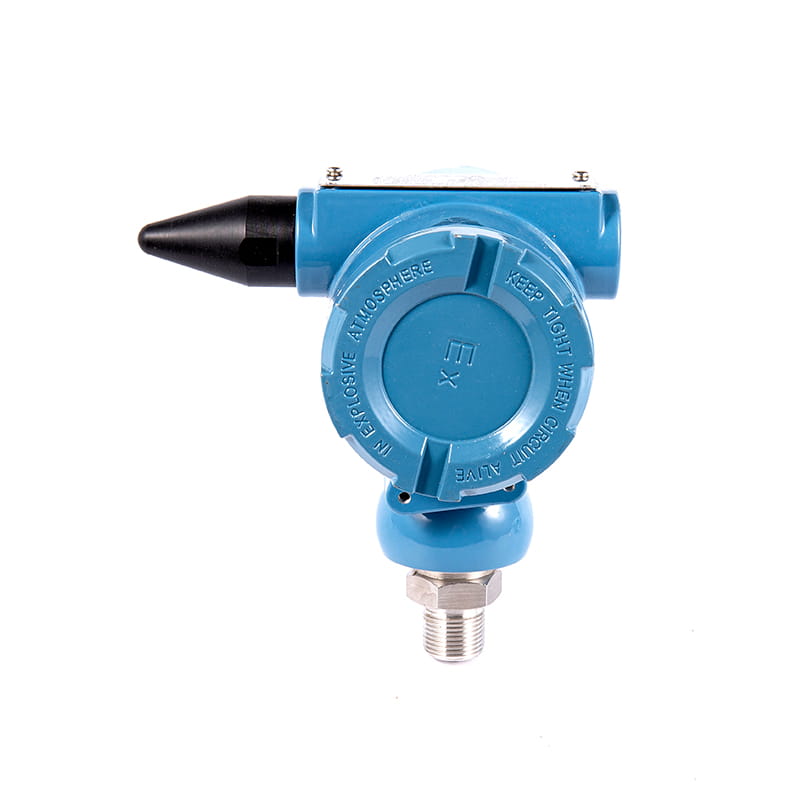

Ten przetwornik ciśnienia ma wysoką czułość, wysoką precyzję i silną zdolność przeciwprzeciążeniową. Wyprodukowane przez importowane czujniki, czujnik i obwód wzmacniający są wysoce zintegrowane; Powierzchnia odlewanego ciśnieniowo aluminium jest malowana, a punkt zerowy i wzmocnienie obwodu nie wymagają regulacji; Silna zdolność przeciwzakłóceniowa, odporność na kwasy i zasady, długoterminowa stabilność i niezawodność.
2. Jak to działa

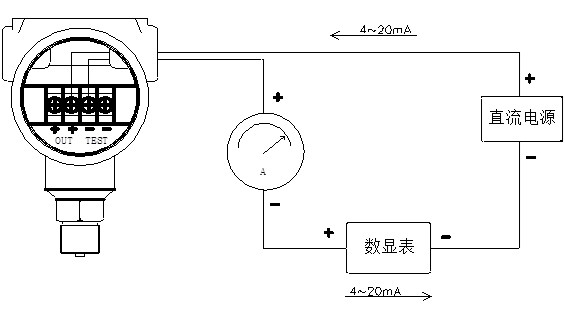

Ten przetwornik ciśnienia wykorzystuje importowane chipy ciśnieniowe, a wrażliwe elementy są formowane w rezystor poprzez dyfuzję lub implantację jonów i podłączane do mostka Wheatstone'a, a pod mostkiem formowana jest wrażliwa na nacisk membrana za pomocą technologii mikroobróbki. Po przyłożeniu ciśnienia do membrany wartość rezystancji zmienia się i generowany jest zlinearyzowany sygnał wyjściowy, proporcjonalny do przyłożonego ciśnienia. Do mostka Wheatstone’a dodajemy zasilacz prądu stałego, który wytworzy na wyjściu sygnał napięcia stałego. Po wtórnej linii konwersji, dwuprzewodowa układ 4mA ~ 20 mA wyjście jest realizowane.
3. Charakterystyka funkcjonalna
◆ Można osiągnąć dobrą stabilność, długoterminową stabilność pełnego stopnia i pozycji zerowej 0,2% FS/ rok. W zakresie temperatura kompensacji 0 °C~ 70 °C, dryf temperatury jest mniejszy niż 0,2% FS, a dryf temperatury jest mniejszy niż 0,5% FS w całym dopuszczalnym zakresie temperatur pracy.
◆ Dzięki zabezpieczeniu przed odwróceniem i obwodowi zabezpieczającemu ograniczającemu prąd, nadajnik nie ulegnie uszkodzeniu w przypadku odwrócenia biegunów dodatniego i ujemnego podczas instalacji, a przetwornik automatycznie ograniczy prąd w obrębie 35mA kiedy jest to nienormalne.
◆ Solidna konstrukcja, brak ruchomych części, wysoka niezawodność, długa żywotność
◆ Gaz, wodę, olej i parę można mierzyć z dużą precyzją i nie ma na to wpływu masa mierzonego medium.
◆ Można dodać lokalny wyświetlacz cyfrowy.
◆ Łatwa instalacja, prosta konstrukcja, ekonomiczne i trwałe.
