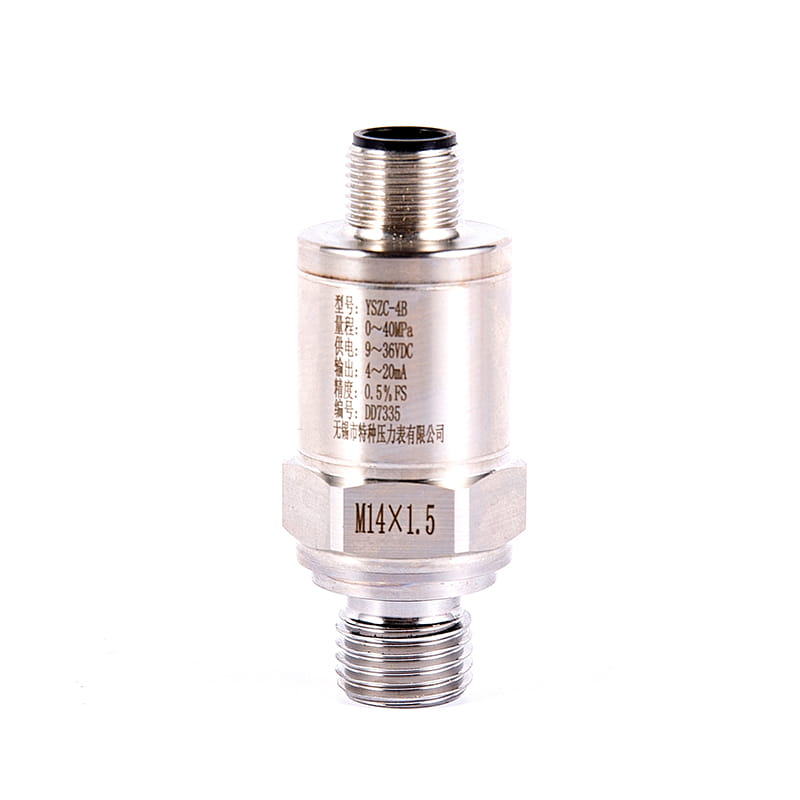

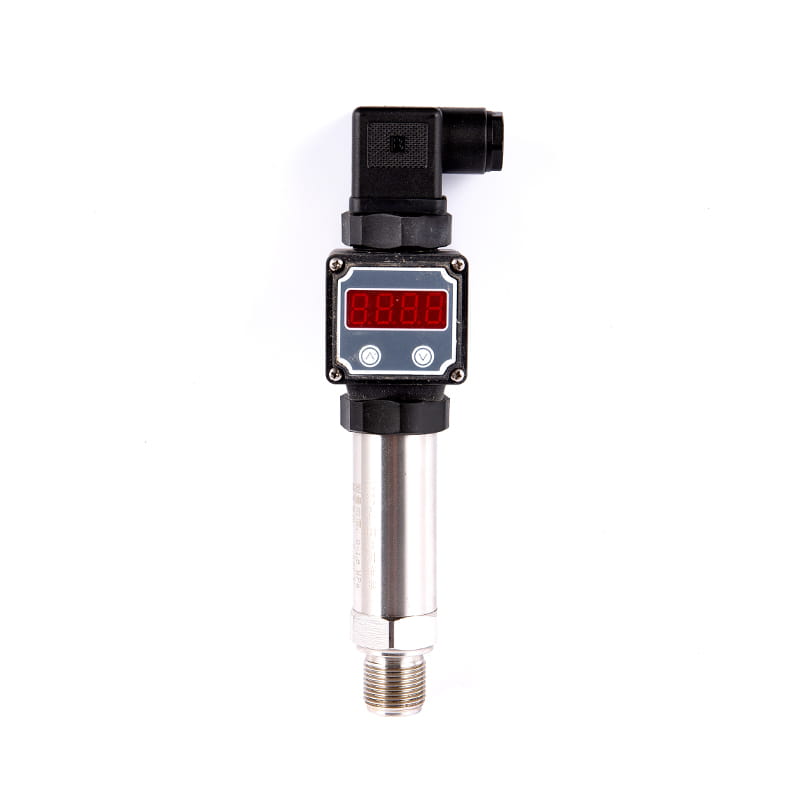

Kompaktowy przetwornik ciśnienia serii YSZC-4

1. Przegląd

Ten przetwornik ciśnienia ma wysoką czułość, wysoką precyzję i silną zdolność przeciwprzeciążeniową. Wyprodukowane przez importowane czujniki, czujnik i obwód wzmacniający są wysoce zintegrowane; Obudowa jest integralną rurką ze stali nierdzewnej, a punkt zerowy i wzmocnienie obwodu nie wymagają regulacji; Silna zdolność przeciwzakłóceniowa, odporność na kwasy i zasady, długoterminowa stabilność i niezawodność.

Zdobądź wycenę

2. Jak to działa

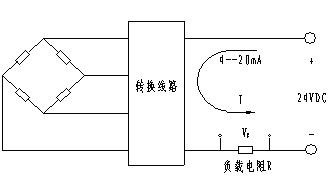

Kompaktowy przetwornik ciśnienia wykorzystuje importowane chipy ciśnieniowe, a wrażliwe komponenty są łączone z mostkami Wheatstone'a w procesie dyfuzji lub implantacji jonów, a wrażliwe na nacisk membrany są formowane pod mostkami za pomocą technologii mikroobróbki. Po przyłożeniu ciśnienia do membrany wartość rezystancji zmienia się i generowany jest liniowy sygnał wyjściowy proporcjonalny do przyłożonego ciśnienia. Do mostka Wheatstone’a dodajemy zasilacz prądu stałego, który wytworzy na wyjściu sygnał napięcia stałego. Za wtórną linią konwersji realizowany jest układ dwuprzewodowy, wyjście 4mA~20mA.

3. Charakterystyka funkcjonalna

◆ Dobra stabilność, pełnia, zerowa stabilność długoterminowa do 0,2% FS/ rok. W zakresie temperatura kompensacji 0 °C~ 70 °C, dryf temperatury jest mniejszy niż 0,2% FS, a dryf temperatury jest mniejszy niż 0,5% FS w całym dopuszczalnym zakresie temperatur pracy.

◆ Z zabezpieczeniem przed odwróceniem i obwodem zabezpieczającym ograniczającym prąd, przetwornik nie ulegnie uszkodzeniu, jeśli bieguny dodatni i ujemny zostaną odwrócone podczas instalacji , oraz nadajnik automatycznie ograniczy prąd wewnątrz 35mA kiedy jest to nienormalne.

◆ Solidna konstrukcja, brak ruchomych części, wysoka niezawodność, długa żywotność.

◆ Gaz, wodę, olej i parę można mierzyć z dużą precyzją i nie ma na to wpływu masa mierzonego medium.

◆ Łatwa instalacja, prosta konstrukcja, ekonomiczne i trwałe.

4. Główne parametry techniczne

Zakres pomiarowy	（ 0 ～ 10 ） kPa ～（ 0-40 ） MPa
Maksymalne przeciążenie	2 razy większy zakres standardowy
Formy nacisku	Ciśnienie względne, niewielka różnica ciśnień
Klasa dokładności	0,5% F · S
Napięcie zasilania	24 V prądu stałego
Rezystancja obciążenia	≤ 250 Ω
Medium pomiarowe	Prężność par lub gazów, cieczy
Długoterminowa stabilność	± 0,2% F · S/ rok
Wilgotność względna otoczenia	≤ 95%
Kompensacja temperatury	0 ℃～ 70 ℃
Temperatura robocza	-10 ℃～ 70 ℃

5. Strukturalny cechy

obudowa	Monolityczny ze stali nierdzewnej
Główny materiał konstrukcyjny	SUS304 、 SUS316
Przyłącze ciśnieniowe	M20 × 1.5

6 . Wymiary

7. Środki ostrożności

◆ Do wszystkich dostarczonych produktów dołączone są instrukcje obsługi i certyfikaty, zawierające numery produktów, parametry techniczne, daty fabryczne itp. Prosimy dokładnie sprawdzić, aby uniknąć błędów.

◆ Nie ściskaj bezpośrednio membrany nadajnika twardym przedmiotem, aby uniknąć uszkodzenia nadajnika.

◆ Podczas instalacji, zgodnie z metodą podłączenia produktu i rodzajem gwintu, sprawdź, czy interfejs polowy jest zgodny z interfejsem produktu i dokręć go powoli podczas podłączania, a moment obrotowy nie może być bezpośrednio dodany do obudowy przetwornika, ale można go dodać jedynie do sześciokątnego interfejsu ciśnieniowego.

◆ Podłączając do źródła zasilania, należy je podłączyć ściśle według instrukcji okablowania naszej firmy.

◆ Ciśnienie przeciążeniowe przetwornika nie powinno przekraczać 200 % zakresu pomiarowego.

◆ W przypadku stwierdzenia jakichkolwiek nieprawidłowości w użytkowaniu należy wyłączyć zasilanie, zaprzestać użytkowania i przeprowadzić kontrolę lub skontaktować się bezpośrednio z działem technicznym naszej firmy.

◆ Podczas transportu i przechowywania należy przywrócić oryginalne opakowanie i przechowywać je w chłodnym, suchym i wentylowanym magazynie.

8. Elektryczne złącze i interfejs ciśnieniowy

◆ Gwint interfejsu ciśnieniowego: M20 × 1.5

◆ Okablowanie elektryczne: przewód żółty, linia czerwona: linia sygnałowa czarny przewód: uziemienie ochronne.
