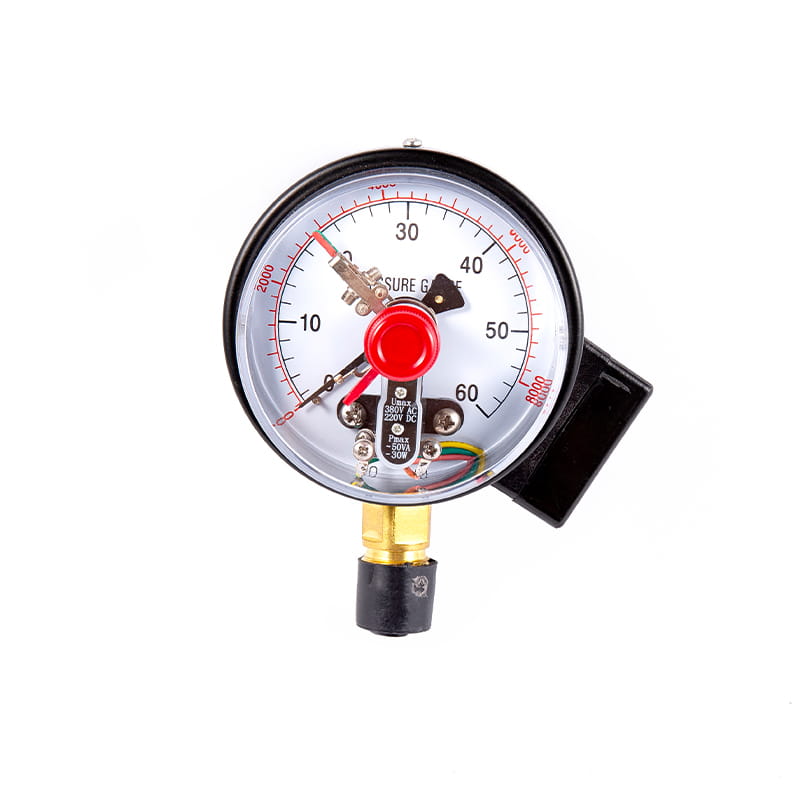

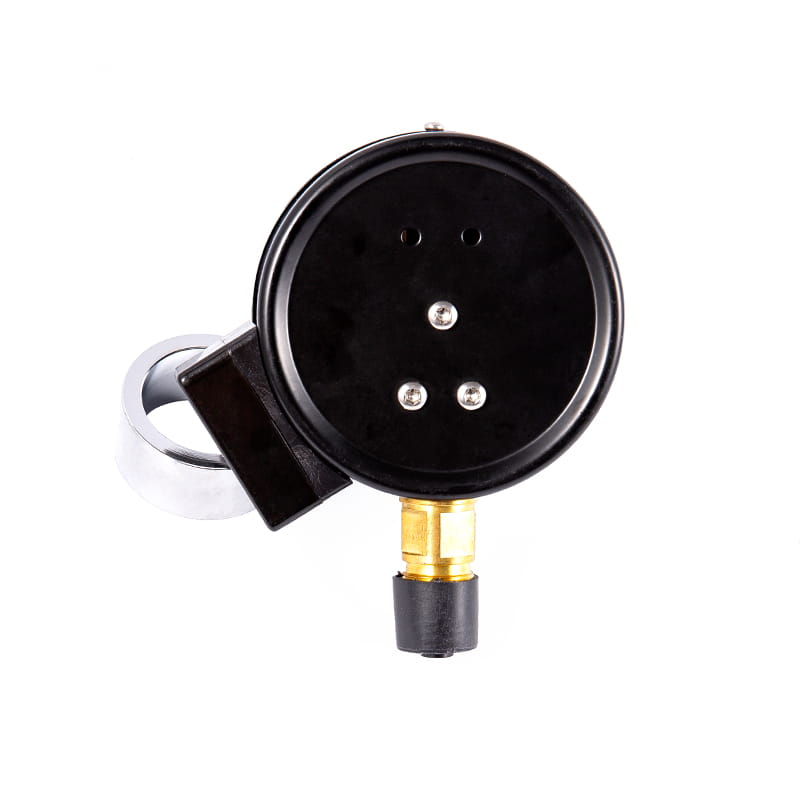

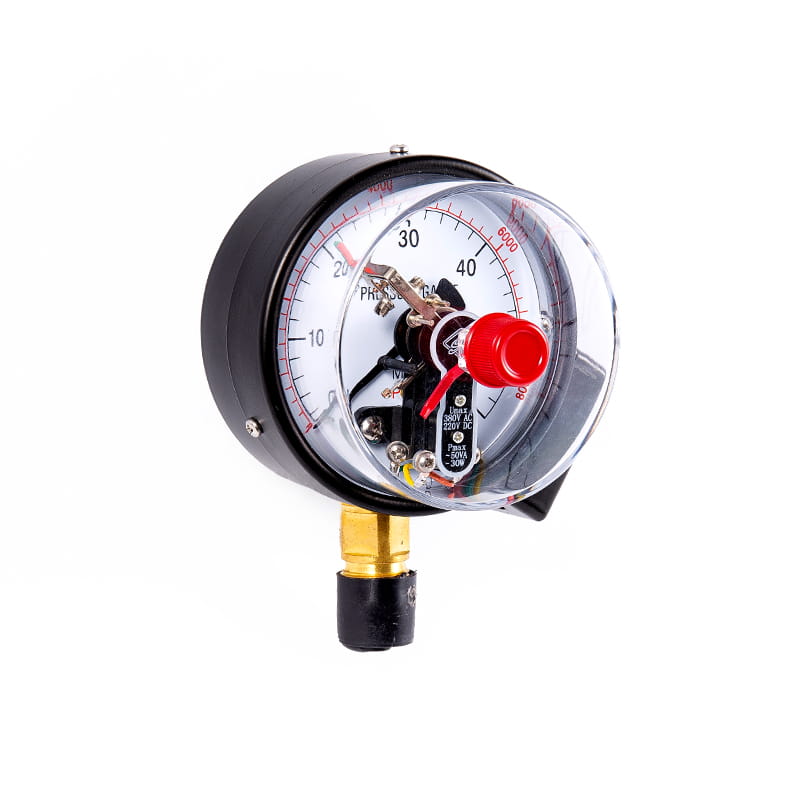

Seria YXC wspomagane magnetyczne wskaźniki ciśnienia styku elektrycznego

◆ Model: YXC60 YX100 YXC-150

◆ Zastosowanie: Ten rodzaj przyrządu jest odpowiedni do pomiaru ciśnienia cieczy, gazów lub oparów bez zagrożenia eksplozji, braku krystalizacji, braku zestalania i braku żrący na stopy miedzi i miedzi. Gdy jest wyposażony w odpowiedni obwód, może wysłać alarm lub automatyczną kontrolę do układu ciśnieniowego w celu mierzenia i kontrolowania.

YXC Produkty szeregowe przyjmują elektryczne urządzenie kontaktowe wspomagające magnetyczne, które ma zalety stabilnego i niezawodnego działania oraz dużej mocy kontaktowej.

◆ Jeśli konieczne jest wykonanie odpornego na wstrząsy wskaźnika ciśnienia, można go wypełnić gliceryną lub olejem silikonowym.

Zdobądź wycenę

PREV：Seria YXCH Seria Reed Electric Contact Ciśnienie ciśnienia NEXT：Seria CYBN oporna na trzęsienie ziemi (sejsmiczne) wskaźniki ciśnienia ze stali nierdzewnej

Parametr
Skontaktuj się z nami

◆ Parametry techniczne:

Model		YXC60		YXC100		YXC150
Śczerwonynica nominalna		Φ 60		Φ 100		Φ 150
cichy udać typ styl	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Dopasowanie nici		M14 × 1.5		M20 × 1.5
Klasa dokładności		2.5		1.6
Zakres pomiarowy （ MPA ）		PRAWDA przestrzeń: -0.1 ~ 0 Próżnia ciśnieniowa: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1.5 -0.1 ～ 2.4 Ciśnienie: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Warunki użytkowania środowiskowego		Temperatura: -40 ° C ~ 70 ° C; Wilgotność względna: ≤ 85 %
Parametry elektryczne		★ Maksymalne napięcie robocze: 380 V AC ; 220V DC ★ Maksymalna moc kontaktowa: 30va ★ Tryb sterowania: Górne i dolne limity, górne limity (podwójne limity górne), dolne limity dolne (podwójne limity dolne) i inne powolne magnetyczne przełączniki styku pomocniczego można regulować w pełnym zakresie
Okablowanie		Pudełko złącza	1		2		3	4
		Kod koloru okablowania	red		zielony		żółty	czarny
		Terminale wyjściowe	górna granica		dolny limit		publiczny	uziemienie
Ocena odporności na wibracje		V · H · 3
Materiał rurki Bourdon		QSN4-0.3
Ochrona wnikania		IP54
Egzekwować standard		JB/T 9273
Notatka: 1 . Wspólny wątek można dostosować zgodnie z wymaganiami użytkownika.

◆ Wartość odniesienia obciążenia znamionowego:

woltaż (V)	Wartość prądu obciążenia rezystancyjnego ( A )		Wartość prądu obciążenia indukcyjnego （ A ）
woltaż (V)	AC	DC	Wartość prądu obciążenia indukcyjnego （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Wymiary:

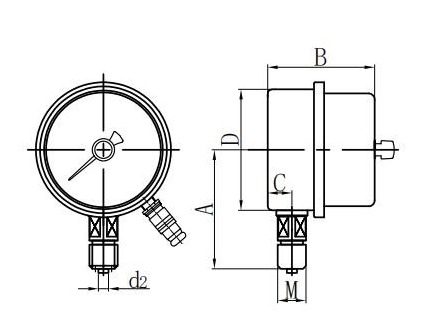

Radial Direct (I.)

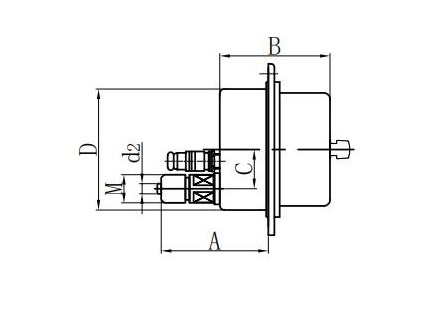

Osiowy Ekscentryczny bezpośredni (ii.)

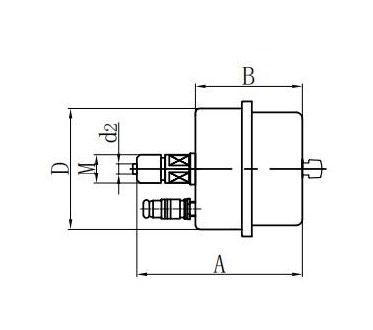

Osiowy koncentryczny bezpośredni (iii.)

Osiowy ekscentryczny spłukanie (iv.)

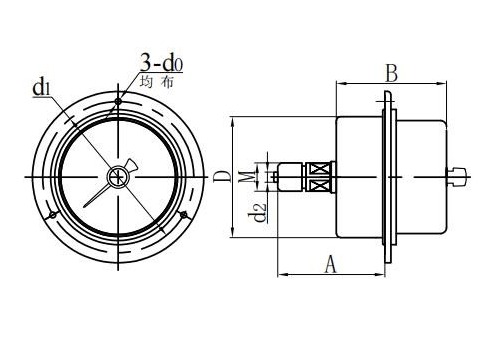

Osiowe koncentryczne mocowanie płuka (V.)

Radial wypukły mocowanie (vi.)

Model	Wymiary ( mm )
Model	A	B	C	D	D0	D1	D2	M
YXC60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
YXC60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
YXC60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
