◆ Model ： Ye60 ye100 ye150
◆ Zastosowanie: Mauge ciśnienia w membranie nazywany jest również mikro ciśnieniowym. Jest odpowiedni do pomiaru niskiego mikro-ciśnienia gazów lub oparów bez niebezpieczeństwa wybuchowego, braku krystalizacji, braku kondensacji i niekorozyjnego wpływu na stop miedzi i miedzi.
◆ Parametry techniczne ：
| Numer modelu | Ye60 | Ye100 | YE150 | |
| Średnica nominalna | Φ 60 | Φ 100 | Φ 150 | |
| Typ montażu | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Wątek złącza | M14 × 1.5 | M20 × 1.5 | ||
| Klasa dokładności | 1.6 ； 2.5 | |||
| Zakres pomiaru （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0-10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2-3 ～ 3-5 ～ 5 -8 ～ 8-12 ～ 12-20 ～ 20 | |||
| Warunki użytkowania środowiskowego | Temp ： -25 ℃～ 55 ℃； Wilgotność względna ： ≤ 80 ％ | |||
| Ocena wibracji | V · H · 2 | |||
| Materiał z membrany | QSN4-0.3 | |||
| Klasa ochronna | IP54 | |||
| Standardy wdrażania | JB/T 9274 | |||
| Uwaga: 1. Wspólne wątki można dostosować zgodnie z wymaganiami użytkownika. | ||||
◆ Wymiary zewnętrzne:

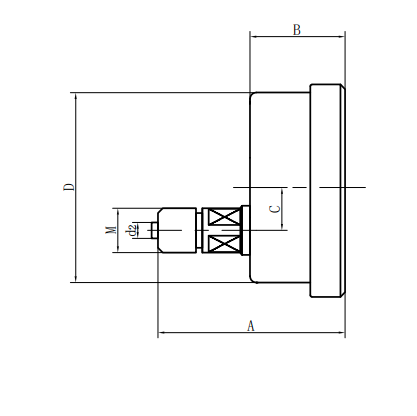

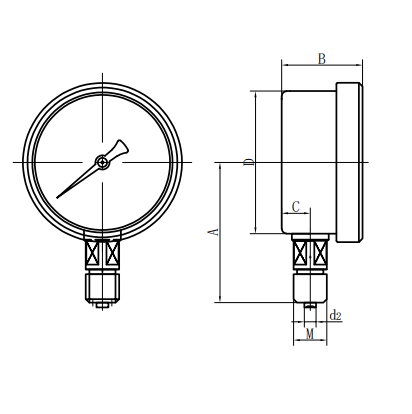

| Radialny typ bezpośredni (ⅰ) | Osiowy mimośrodowy typ bezpośredni (ⅱ) |

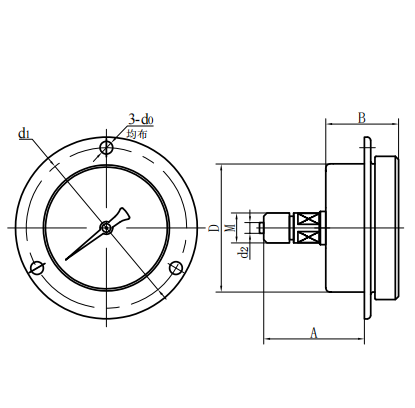

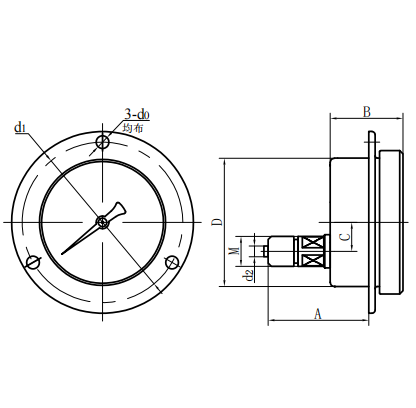

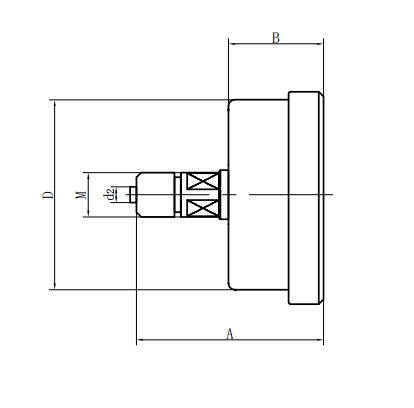

| Osiowy koncentryczny typ bezpośredni (III) | Osiowy mimośrodowy typ wkładki (IV) |

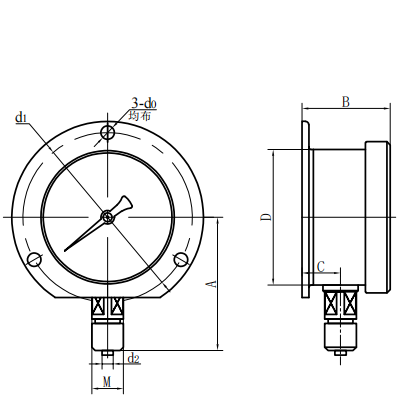

| Osiowy koncentryczny typ insercji (v) | Radialny typ wypukły (vi) |
| Numer modelu | Ogólne wymiary （ mm ） | ||||||
| A | B | C | D | mi | D2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YE150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YE150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
