W jaki sposób instrumenty ciśnieniowe porównują się do czujników ciśnienia i przetworników?

Przyrządy ciśnieniowe vs. czujniki ciśnienia vs. przetworniki ciśnienia: zrozumienie różnic

Wstęp
Presja jest podstawowym parametrem fizycznym, który odgrywa kluczową rolę w wielu branżach, w tym automatyzacji motoryzacyjnej, lotniczej, medycznej i przemysłowej. Dokładny pomiar ciśnienia jest niezbędny do utrzymania wydajności systemu, bezpieczeństwa i wydajności. Bez odpowiedniego monitorowania systemy mogą stawić czoła awarii, zagrożeniom bezpieczeństwa lub zmniejszonej wydajności.

W świecie pomiaru ciśnienia często stosuje się terminy, takie jak przyrządy ciśnieniowe, czujniki ciśnienia i przetworniki ciśnienia, co może powodować zamieszanie. Chociaż urządzenia te są powiązane, każde odgrywa wyraźną rolę w wykrywaniu, konwersji i wyświetlaniu danych nacisku. Zrozumienie różnic między nimi jest kluczem do wyboru odpowiedniego urządzenia dla konkretnej aplikacji.

W tym artykule ma na celu wyjaśnienie tych pojęć, porównanie ich funkcji i udzielenie wskazówek, jak wybrać najbardziej odpowiednie urządzenie pomiarowe.

Co to są instrumenty ciśnieniowe?
Przyrządy ciśnieniowe są szeroką kategorią urządzeń zaprojektowanych do pomiaru, monitorowania, a czasem ciśnienia w systemie. Nie ograniczają się one do jednej funkcji, ale obejmują różne narzędzia i urządzenia, które mogą wykrywać, wyświetlać lub przesyłać informacje nacisku.

Przykłady instrumentów ciśnieniowych

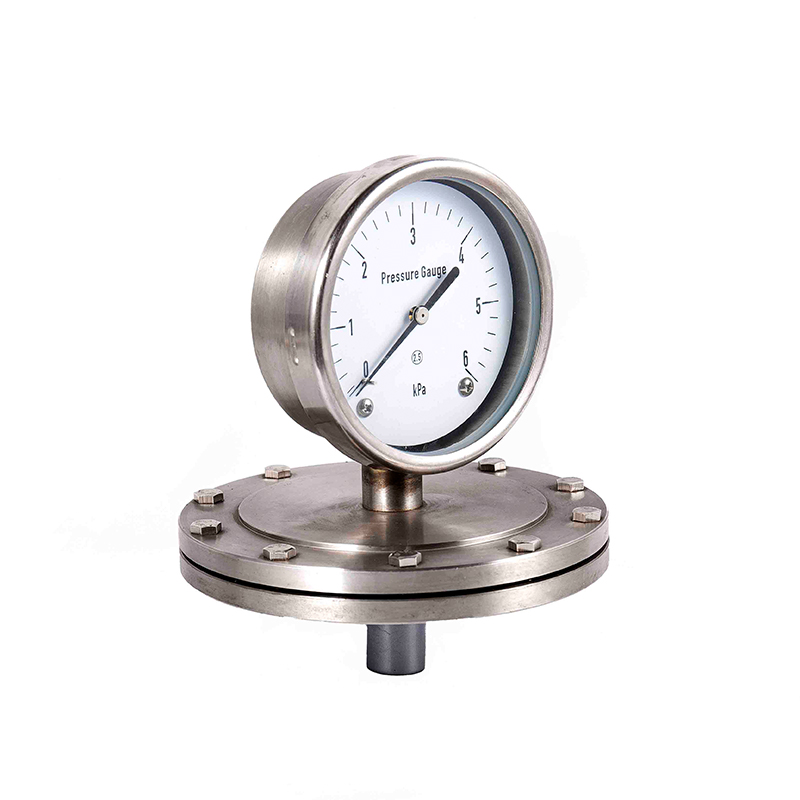

Wskaźniki ciśnienia: instrumenty mechaniczne, które zapewniają wizualne wskazanie ciśnienia systemu. Typowe typy obejmują analogowe wskaźniki wybierania i wskaźniki cyfrowe.
Nadajniki ciśnieniowe: Urządzenia, które przekształcają ciśnienie w sygnał elektryczny do zdalnego monitorowania i kontroli.
Przełączniki ciśnienia: przyrządy, które aktywują obwód elektryczny, gdy osiągnięty jest określony próg ciśnienia, często używany do bezpieczeństwa lub automatyzacji.
Manometers: Urządzenia, które mierzą ciśnienie za pomocą kolumny cieczy, zwykle stosowanej w zastosowaniach laboratoryjnych lub niskich ciśnień.
Ogólne aplikacje i funkcje
Przyrządy ciśnieniowe są szeroko stosowane w różnych branżach do zadań takich jak:

Monitorowanie układów hydraulicznych i pneumatycznych
Zapewnienie bezpieczeństwa w rurociągach pod ciśnieniem
Kontrolowanie ciśnienia w systemach HVAC
Mierzenie ciśnień gazowych i cieczy w eksperymentach laboratoryjnych

Co to są czujniki ciśnienia?

Czujniki ciśnienia to wyspecjalizowane elementy w szerszej kategorii przyrządów ciśnieniowych. Ich podstawową rolą jest wykrycie ciśnienia w układzie i przekształcenie go w wymierny sygnał, który może być interpretowany lub przesyłany przez inne urządzenia. W przeciwieństwie do mechanicznych wskaźników, które wyświetlają bezpośrednio ciśnienie, czujniki koncentrują się na precyzji, konwersji sygnału i integracji z układami elektronicznymi.

Jak działają czujniki ciśnienia
Podstawowa zasada czujnika ciśnienia obejmuje konwersję przyłożonego ciśnienia w czytelny sygnał. Większość czujników używa membrany lub membrany, która deformuje się pod ciśnieniem. Ta mechaniczna zmiana jest następnie przekształcana w sygnał elektryczny za pomocą różnych technologii wykrywania.

Rodzaje czujników ciśnienia
Czujniki ciśnienia wskaźnika odkształceń

Użyj wskaźników odkształceń przymocowanych do przepony.
Deformacja przepony zmienia rezystancję elektryczną miernika odkształcenia, generując wymierny sygnał.
Powszechnie stosowane w systemach przemysłowych i hydraulicznych ze względu na dokładność i niezawodność.
Pojemnościowe czujniki ciśnienia

Zmierz zmiany pojemności spowodowane ruchem przepony.
Zapewnij wysoką czułość i są często stosowane w zastosowaniach o niskim ciśnieniu lub instrumentach precyzyjnych.
Czujniki ciśnienia piezoelektrycznego

Użyj materiałów piezoelektrycznych do wytworzenia ładunku elektrycznego po zastosowaniu naprężenia mechanicznego.
Idealny do dynamicznego pomiaru ciśnienia, takiego jak monitorowanie wibracji lub szybkie procesy przemysłowe.
Piezorezysterne czujniki ciśnienia

Polegaj na materiałach półprzewodnikowych, których rezystancja elektryczna zmienia się pod ciśnieniem.
Bardzo wrażliwe i powszechnie stosowane w aplikacjach motoryzacyjnych i medycznych.
Zastosowania czujników ciśnienia
Czujniki ciśnienia są szeroko stosowane w wielu branżach:

Automatyzacja przemysłowa: monitorowanie ciśnień hydraulicznych i pneumatycznych w maszynach.
Automotywa: pomiar ciśnienia w oponach, wtrysku paliwa i ciśnienie kolektora silnika.
Urządzenia medyczne: monitorowanie ciśnienia krwi i układów oddechowych.
Aerospace: pomiar ciśnienia kabiny, systemy paliwowe i kontrole hydrauliczne.
Kluczowe wyniki: Czujniki ciśnienia mają kluczowe znaczenie dla dokładnego wykrywania ciśnienia i przekształcenia go w sygnał, który może być monitorowany lub przetwarzany przez systemy elektroniczne. Stanowią kręgosłup nowoczesnych zautomatyzowanych systemów pomiaru ciśnienia.

Co to są przetworniki ciśnieniowe?

Przetworniki ciśnieniowe to wyspecjalizowane urządzenia zaprojektowane do konwersji ciśnienia w znormalizowany sygnał elektryczny, który może być interpretowany przez systemy sterowania, urządzenia do pozyskiwania danych lub wyświetlacze cyfrowe. Podczas gdy czujniki ciśnienia wykrywają i wytwarzają surowy sygnał z ciśnienia, przetworniki często obejmują kondycjonowanie sygnału, przygotowując je do integracji z systemami zautomatyzowanymi lub elektronicznymi.

Jak działają przetworniki ciśnieniowe
Przetwornik ciśnienia zazwyczaj składa się z:

Membrana ciśnieniowa: cienka membrana, która deformuje się pod przyłożonym ciśnieniem.
Element wykrywający: przekształca deformację przepony w sygnał elektryczny, często przy użyciu wskaźników odkształceń, elementów piezorezistycznych lub czujników pojemnościowych.
Obwód kondycjonowania sygnału: wzmacnia, linearyzuje i przekształca surowy sygnał w użyteczne wyjście, takie jak protokoły 4–20 mA, 0–10 V lub cyfrowej komunikacji.
Źródło wzbudzenia: Zapewnia niezbędne napięcie lub prąd do zasilania elementu wykrywania i elektroniki.
Kluczowe cechy przetworników ciśnienia
Sygnał wyjściowy: Wspólne sygnały obejmują pętle prądu 4–20 mA, sygnały napięcia 0–10 V oraz wyniki cyfrowe kompatybilne z kontrolerem przemysłowym.
Dokładność i liniowość: bardzo precyzyjne przetworniki mogą osiągnąć minimalny błąd i doskonałą liniowość w swoim zakresie ciśnienia.
Zakres ciśnienia: dostępny w szerokim zakresie ocen ciśnienia, od próżni do kilku tysięcy psi.
Temperatura robocza: Zaprojektowany tak, aby wytrzymać ekstremalne ekstremalne zastosowania w zastosowaniach przemysłowych, motoryzacyjnych lub lotniczych.
Zastosowania przetworników ciśnienia
Przetworniki ciśnieniowe są szeroko stosowane, gdy dane ciśnieniowe muszą być cyfrowo monitorowane, rejestrowane lub kontrolowane:

Automatyzacja przemysłowa: Hydrauliczne i pneumatyczne monitorowanie i kontrola procesu.
Badania naukowe: precyzyjny pomiar ciśnienia gazu lub cieczy w eksperymentach laboratoryjnych.
Automotive: Monitorowanie silnika i układu paliwowego pod kątem kontroli wydajności i emisji.
Systemy HVAC: Monitorowanie ciśnienia w systemach chłodniczych i ogrzewania w celu uzyskania wydajności i bezpieczeństwa.
Kluczowe wyniki: przetworniki ciśnienia nie tylko wykrywają ciśnienie, ale także zapewniają znormalizowany, niezawodny sygnał elektryczny odpowiedni do integracji z cyfrowymi systemami monitorowania i sterowania. To czyni je idealnymi do nowoczesnych zautomatyzowanych aplikacji.

Kluczowe różnice między przyrządami ciśnieniowymi, czujnikami i przetwornikami

Podczas gdy terminy przyrządy ciśnieniowe, czujniki ciśnienia i przetworniki ciśnienia są często używane zamiennie, zrozumienie ich rozróżnienia jest niezbędne do wyboru odpowiedniego urządzenia do określonych zastosowań.

1. Funkcjonalność
Przyrządy ciśnieniowe: reprezentują szeroką kategorię urządzeń, które mierzą, monitorują lub reagują na ciśnienie. Mogą być mechaniczne, elektryczne lub cyfrowe i obejmują wskaźniki, przełączniki, czujniki i przetworniki.
Czujniki ciśnienia: Wykryj ciśnienie i przekształć je w mierzalny sygnał elektryczny lub mechaniczny. Są to elementy w instrumentach, koncentrując się przede wszystkim na wykryciu i generowaniu sygnału.
Przetworniki ciśnieniowe: Przekształć wykryty sygnał ciśnienia na znormalizowane wyjście elektryczne, często, w tym wzmocnienie i kondycjonowanie do wykorzystania w systemach zautomatyzowanych lub cyfrowych.
2. Sygnał wyjściowy
Przyrządy ciśnieniowe: może zapewnić bezpośredni odczyt wizualny (miernik analogowy), uruchomić przełącznik elektryczny lub wyświetlić sygnał za pośrednictwem czujnika/przetwornika.
Czujniki ciśnienia: wytwarzaj surowy sygnał odpowiadający przyłożonym ciśnieniu, takim jak niewielka zmiana napięcia lub rezystancji.
Przetworniki ciśnieniowe: Zapewnij gotowy do użycia sygnał elektryczny (np. 4–20MA, 0–10 V lub komunikacja cyfrowej), odpowiednia do integracji z kontrolerami, PLC lub systemami monitorowania.
3. Złożoność
Przyrządy ciśnieniowe: Zakres od prostych urządzeń mechanicznych, takich jak wskaźniki tarczy po złożone nadajniki cyfrowe.
Czujniki ciśnienia: zazwyczaj mniejsze, prostsze urządzenia zaprojektowane przede wszystkim do wykrywania.
Przetworniki ciśnieniowe: bardziej wyrafinowane, łączące elementy wykrywania z elektroniką w celu warunkowania sygnałów i niezawodności w systemach przemysłowych lub naukowych.
4. Zastosowania
Instrumenty ciśnieniowe: służą jako kategoria ogólna i mogą być stosowane w systemach monitorowania, kontrolowania lub wyzwalania.
Czujniki ciśnienia: powszechnie stosowane w precyzyjnych zastosowaniach pomiarowych, takich jak czujniki samochodowe, urządzenia medyczne i monitorowanie przemysłowe.
Przetworniki ciśnieniowe: Idealny do automatyzacji, pozyskiwania danych i kontroli procesu przemysłowego, w którym do dalszego przetwarzania wymagane są dokładne sygnały elektroniczne.
5. Związek hierarchiczny
Pomocne jest zrozumienie, że instrumenty ciśnieniowe obejmują zarówno czujniki, jak i przetworniki:

Wszystkie czujniki ciśnienia są przyrządami ciśnieniowymi, ale nie wszystkie przyrządy ciśnieniowe są czujnikami.
Przetworniki ciśnieniowe są zasadniczo ulepszonymi czujnikami, zapewniając przetworzony sygnał odpowiedni dla systemów przemysłowych i cyfrowych.

Czynniki, które należy wziąć pod uwagę przy wyborze przyrządu ciśnieniowego

Wybór odpowiedniego przyrządu ciśnieniowego ma kluczowe znaczenie dla zapewnienia dokładnego pomiaru, bezpieczeństwa systemu i długoterminowej niezawodności. Niezależnie od tego, czy wybierasz manometrę, czujnik czy przetwornik, należy dokładnie ocenić kilka czynników.

1. Wymagania zakresu ciśnienia
Określ minimalne i maksymalne ciśnienie, które napotka Twój system.
Wybierz urządzenie, które działa bezpiecznie w tym zakresie, zapewniając dokładne odczyty.
Przeciążenie przyrządu ciśnieniowego może prowadzić do uszkodzeń, niedokładnych pomiarów lub awarii systemu.
2. Dokładność i precyzja
Rozważ poziom precyzji wymagany do aplikacji.
Urządzenia o wysokiej dokładności, takie jak precyzyjne przetworniki, są niezbędne w zastosowaniach takich jak badania naukowe, sprzęt medyczny i systemy lotnicze.
Mniej krytyczne zastosowania, takie jak monitorowanie HVAC, mogą tolerować niższą dokładność.
3. Warunki środowiskowe
Oceń ekstremalne temperatury, wilgotność, wibracje i środowiska korozyjne.
Silikonowe czujniki lub wytrzymałe przetworniki mogą być konieczne do trudnych warunków przemysłowych lub zewnętrznych.
Upewnij się, że instrument może wytrzymać stres środowiskowy bez degradacji.
4. Mierzenie rodzaju mediów
Ustal, czy przyrząd będzie mierzy ciecze, gazy lub płyny wielofazowe.
Niektóre materiały lepiej nadają się do określonych mediów; Na przykład niektóre czujniki ciśnienia są wrażliwe na żrące cieczy, podczas gdy inne mogą pracować tylko z czystymi gazami.
Kompatybilność z medium zapewnia długą żywotność i spójne odczyty.
5. Wymagania sygnału wyjściowego
Zastanów się, czy potrzebujesz odczytu mechanicznego, analogowego sygnału elektrycznego lub wyjścia cyfrowego.
Przetworniki ciśnieniowe z znormalizowanymi wyjściami (4–20 mA, 0–10 V) są idealne do integracji z systemami PLC, pozyskiwaniem danych lub automatyzacją przemysłową.
Wybór właściwego typu wyjściowego zapewnia bezproblemową integrację z systemami sterowania i monitorowania.
6. Koszt i dostępność
Oceń swój budżet w stosunku do krytyczności wniosku.
Wysokiej klasy przetwornicy mogą być droższe, ale zapewniają długoterminowe korzyści niezawodności i integracji.
W przypadku mniej krytycznych zastosowań wystarczy prosty miernik mechaniczny lub podstawowy czujnik.

Typowe zastosowania

Instrumenty ciśnieniowe, czujniki i przetworniki są integralną częścią szerokiej gamy branż i zastosowań. Zrozumienie, gdzie każde urządzenie się wyróżnia, pomaga inżynierom i technikom wybrać odpowiednie rozwiązanie dla ich potrzeb.

1. Automatyzacja przemysłowa
Służy do monitorowania i kontrolowania układów hydraulicznych i pneumatycznych.
Czujniki ciśnienia i przetworniki przekazują dane do systemów PLC do monitorowania i automatyzacji w czasie rzeczywistym.
Niezbędne do utrzymania wydajności systemu, zapobiegania nadciśnieniu i skracaniu przestojów.
2. Motoryzacyjny
Czujniki ciśnienia mierzą ciśnienie w kolektorze silnika, wtrysk paliwa i ciśnienie opon.
Przetworniki przekształcają odczyty ciśnienia w sygnały elektryczne do integracji z systemami sterowania pojazdem.
Pomaga poprawić oszczędność paliwa, kontrolę emisji i bezpieczeństwo pojazdu.
3. Aerospace
Instrumenty ciśnieniowe Monitoruj ciśnienie kabiny, systemy paliwowe i obwody hydrauliczne.
Czujniki i przetworniki zapewniają precyzyjne odczyty kluczowe dla bezpieczeństwa i wydajności.
Instrumenty o wysokiej dokładności zapewniają niezawodność w ekstremalnych środowiskach.
4. Urządzenia medyczne
Czujniki ciśnienia są stosowane w monitorach ciśnienia krwi, wentylatory i układach oddechowych.
Przetworniki przekształcają odczyty na sygnały wyświetlaczy cyfrowych i systemów monitorowania pacjentów.
Dokładność i niezawodność są kluczowe dla bezpieczeństwa pacjentów i diagnostyki.
5. Systemy HVAC
Instrumenty ciśnieniowe monitorują ciśnienia czynnika chłodniczego, powietrza i wody w systemach ogrzewania, wentylacji i klimatyzacji.
Czujniki i przetworniki pomagają zoptymalizować efektywność energetyczną i wydajność systemu.
Zapobiegaj sytuacji nadciśnienia i zapewnij bezpieczne działanie.

Wniosek

Zrozumienie różnic między przyrządami ciśnieniowymi, czujnikami ciśnienia i przetwornikami ciśnienia jest niezbędne do wyboru odpowiedniego urządzenia do konkretnej aplikacji.

Przyrządy ciśnieniowe służą jako szeroka kategoria, obejmująca wszystkie urządzenia, które mierzą, monitorują lub reagują na ciśnienie, w tym wskaźniki, przełączniki, czujniki i przetworniki.
Czujniki ciśnienia wykrywają ciśnienie i przekształcają go w wymierny sygnał, koncentrując się na dokładności i niezawodności.
Przetworniki ciśnieniowe posuwają to krok dalej, przekształcając wykryte ciśnienie w znormalizowane wyjście elektryczne, gotowe do integracji z cyfrowymi systemami sterowania lub platform akwizycji danych.
Wybierając rozwiązanie pomiaru ciśnienia, ważne jest, aby wziąć pod uwagę zakres ciśnienia, dokładność, warunki środowiskowe, kompatybilność mediów, wymagania wyjściowe i koszty. Wybór odpowiedniego instrumentu zapewnia bezpieczeństwo, wydajność i długoterminową niezawodność w aplikacjach, od automatyzacji przemysłowej i systemów motoryzacyjnych po lotnisko, urządzenia medyczne i systemy HVAC.

Zrozumienie tych kluczowych różnic i wymagań dotyczących aplikacji inżynierowie, technicy i decydenci mogą dokonywać świadomych wyborów, optymalizować wydajność systemu i zapewnić długowieczność ich rozwiązań do monitorowania ciśnienia.
