W produkcji przemysłowej i różnych dziedzinach inżynierskich pomiar ciśnienia jest kluczowym zadaniem. Wskaźniki ciśnienia zdalnego transmisji , jako instrumenty, które mogą przekształcić wartości ciśnienia w sygnały elektryczne i przekazywać je zdalnie, odgrywają niezastąpioną rolę. Mogą nie tylko wyświetlać wartości ciśnienia w czasie rzeczywistym, ale także mogą przesyłać dane do centrum zdalnego sterowania, ułatwiając operatorom monitorowanie i regulację w dowolnym momencie.
Dziś zagłębiajmy się w modele, struktury i materiały wskaźników ciśnienia Fartray.

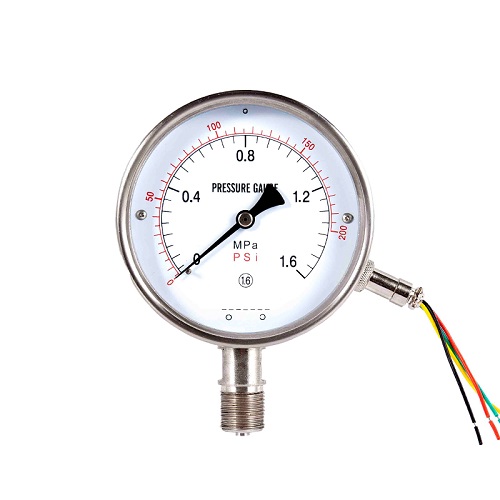

1. Odsłanianie znaczenia liczb modeli
Liczba modelu zdalnego manomazu ciśnienia zwykle zawiera wiele informacji. Zasady nazywania modeli różnych producentów mogą się nieznacznie zmieniać, ale ogólnie przestrzegają pewnych wzorców. Przykładem wspólnego YTZ-150:
„Y” reprezentuje manometr, który jest uniwersalnym symbolem produktów managu, co wskazuje, że należy do kategorii przyrządów do pomiaru ciśnienia.
„TZ” zazwyczaj wskazuje metodę zdalnej transmisji, taką jak zdalna transmisja rezystancyjna. Wskazuje tutaj, że ten wskaźnik ciśnienia osiąga zdalne przekazywanie sygnałów ciśnienia poprzez zmiany oporu.
„150” wskazuje, że nominalna średnica tarczy manometru wynosi 150 mm. Większa średnica tarczy sprawia, że odczyty są wyraźniejsze i są odpowiednie w sytuacjach, w których należy obserwować wartość ciśnienia z odległości.
Ponadto po niektórych modelach pojawią się inne litery. Na przykład „Z” może wskazywać na typ odporny na wstrząsy, co wskazuje, że ten zdalny manometra ma pewną zdolność do odporności na wibracje mechaniczne i jest odpowiednia do środowisk pracy z wibracjami; „B” może reprezentować materiał ze stali nierdzewnej, co oznacza, że wskaźnik ciśnienia wybiera stal nierdzewną jako materiał, zwiększając jego odporność na korozję i odpowiedni do pomiaru ciśnienia z pożywki korozyjnej.
2. Kompleksowa analiza struktury wewnętrznej
Zdalny wskaźnik ciśnienia składa się głównie z części pomiarowej, elementów rezystancyjnych, mechanizmu transmisji, interfejsu obudowy i połączenia itp.
Sekcja pomiaru: Składnikiem rdzeniowym jest rurka Bourdon, która jest pustą metalową rurką wygiętą się w określonym kształcie (zwykle w postaci C). Gdy ciśnienie zmierzonego pożywki dostanie się do rurki Bourdon, końce rurki ulegną deformacji sprężystości z powodu siły. Im większa presja, tym bardziej oczywiste jest deformacja. To odkształcenie jest podstawą pomiaru ciśnienia, a na tym oparte są kolejna konwersja sygnału i wyświetlanie.
Element rezystora: Zwykle stosuje się przesuwany potencjometr. Szczotka jest podłączona do mechanizmu transmisji rurki sprężynowej. Gdy rura sprężyna deformuje się ze względu na zmiany ciśnienia, doprowadzi szczotkę do wsuwania potencjometru, zmieniając w ten sposób wartość rezystancyjną potencjometru. Ta zmiana wartości rezystancji jest proporcjonalna do zmierzonego ciśnienia, osiągając konwersję z sygnału ciśnienia do sygnału oporowego.
Mechanizm transmisji: składa się z podłączających pręty, przekładnie itp. Działa jako „most” i „wzmacniacz”. Z jednej strony przesyła niewielkie odkształcenie rurki sprężynowej do szczotki, powodując, że wsuwa ją po potencjometrze; Z drugiej strony wzmacnia niewielkie przesunięcie rurki sprężynowej, doprowadzając wskaźnik do obrócenia się na pokrętle, aby wskazać wartość ciśnienia lokalnie.
Skorupa: Jego główną funkcją jest ochrona wewnętrznych elementów, zapobieganie pyłu, wilgoci, zderzeni mechanicznej itp. Wywolenie uszkodzenia wewnętrznych części precyzyjnych. Wspólne materiały skorupowe obejmują stal węglowa i stal nierdzewna. Skorupy ze stali węglowej mają niższy koszt i nadają się do ogólnych środowisk pracy; Skorupy ze stali nierdzewnej mają lepsze właściwości zapobiegania rdzeniom i odporności na korozję i są odpowiednie do trudnych środowisk, takich jak wilgotne warunki lub gazy korozyjne lub ciecze.
Interfejs połączenia: Służy do podłączenia testowanego urządzenia z rurociągiem. Wspólna metoda połączenia to połączenie gwintowane. Na przykład gwintowana specyfikacja M20*1.5 jest dość powszechnie stosowana. Ta metoda połączenia jest wygodna do instalacji i ma dobrą wydajność uszczelnienia, zapewniając, że przetestowane medium nie wycieka.
3. Wybór materiału
Wybór materiałów dla każdego elementu zdalnego manomazu ciśnienia wpływa bezpośrednio na jego wydajność, odpowiedni zakres i żywotność usług:
Borden Rube Materiał:
Stop miedzi: taki jak brąz fosforowy itp., Posiada dobrą elastyczność i odporność na korozję oraz mają stosunkowo niskie ceny. Są one odpowiednie do pomiaru ciśnienia cieczy, gazów lub oparów, które nie mają zagrożenia eksplozji, nie krystalizują, nie zestalają i nie powodują korozji stopów miedzi i miedzi. Na przykład są one używane do pomiaru ciśnienia wspólnych mediów, takich jak woda i powietrze.
Stal nierdzewna: Materiały takie jak stal nierdzewna 304/316/316L ma wyjątkowo silną odporność na korozję. Są odpowiednie do pomiaru ciśnienia cieczy, gazów lub oparów, które mają słabą naturę alkaliczną, ale nie ryzykują eksplozji, nie krystalizują i nie zestalają. Są one szeroko stosowane w branżach takich jak inżynieria chemiczna, ropa naftowa i farmaceutyka. Zmierzone media w tych branżach często mają pewne właściwości korozyjne.

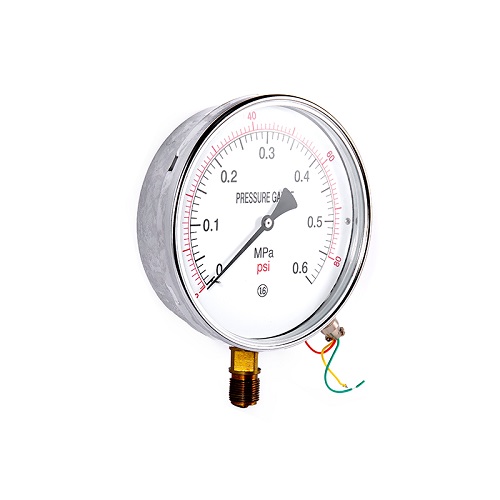

Materiał skorupy:
Stal węglowa: Jest to opłacalne, łatwe do przetworzenia i może spełniać wymagania dotyczące ochrony wskaźników ciśnienia w środowiskach ogólnych. W niektórych przypadkach, w których oporność na korozję nie jest wysoce wymagana, a środowisko jest stosunkowo suche, bez substancji żrących, na przykład w zwykłych warsztatach mechanicznych przetwarzania, można wybrać zdalne wskaźniki ciśnienia transmisji w stali węglowej.
Stal nierdzewna: Ma doskonałe właściwości oporności na przeciwnik i korozję. Nawet w wilgotnym lub środowisku z gazami korozyjnymi lub płynami może działać stabilnie przez długi czas. W branżach takich jak inżynieria chemiczna, inżynieria morska i przetwarzanie żywności, w których warunki pracy są surowe, lepszym wyborem są zdalne stali nierdzewne.
Materiał złącza:
Złącze miedzi: zwykle stosowane w połączeniu z rurkami sprężynowymi ze stopu miedzi, nadaje się do systemów pomiaru ciśnienia bez środków korozyjnych. Ma dobrą zgodność z rurkami sprężyn ze stopu miedzi i może zapewnić doskonałą wydajność połączenia i uszczelnienia.
Złącze ze stali nierdzewnej: W połączeniu z rurką sprężynową ze stali nierdzewnej jest odpowiedni do sytuacji obejmujących pożywkę żrącą. Jego odporność na korozję jest kompatybilna z opornością sprężynową ze stali nierdzewnej, skutecznie zapobiegając wyciekom i innymi problemami na stawie z powodu korozji mediów, zwiększając w ten sposób niezawodność i żywotność obsługi całego systemu.
Streszczenie:
Model, struktura i materiał zdalnego manometru są ze sobą powiązane i wzajemnie wpływowe. Wybierając zdalny manometr, należy kompleksowo rozważyć te czynniki w oparciu o konkretny scenariusz zastosowania, cechy zmierzonego medium i wymagania dotyczące dokładności pomiaru. Tylko w ten sposób zdalny wskaźnik ciśnienia może działać stabilnie i niezawodnie podczas jego działania, zapewniając dokładne wsparcie danych ciśnienia dla produkcji przemysłowej i budownictwa inżynieryjnego. Mamy nadzieję, że dzięki temu wprowadzeniu każdy może mieć głębsze zrozumienie i znajomość zdalnych wskaźników presji.
