Dokładnie wykrywające ciśnienie statyczne, wskaźnik ciśnienia przepony zabezpiecza warunki pracy!

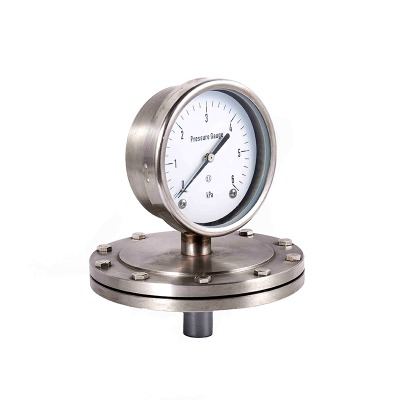

Manom ciśnienia przepony jest przyrządem, który mierzy ciśnienie oparte na zasadzie deformacji elastycznej przepony, jego podstawowa zaleta polega na możliwości bezpośredniego radzenia sobie z lepkim, cząstek, krystalicznych lub korozyjnych. Aby uniknąć problemów z niepowodzeniem zwykłego Wskaźniki ciśnienia (takie jak wskaźniki ciśnienia przepony) spowodowane średnim blokadą lub korozją. Poniższe są wyjaśniane z dwóch aspektów zastosowania prototypowego i punktów użytkowania:

Aplikacja prototypowa

1. przemysł chemiczny
Zmierz ciśnienie pożywki korozyjnej (takich jak roztwory kwasowe i alkaliczne, gaz chloru, siarczki) lub materiały lepkie (takie jak żywice, farby). instrument.

2. Food i przemysł farmaceutyczny
Używany do zastosowań sanitarnych, takich jak produkty mleczne, przemysł winiarski, sosy, płyny farmaceutyczne itp., Do pomiaru ciśnienia lepkich lub łatwo zanieczyszczonych mediów. Membrana wykonana jest ze stali nierdzewnej (316L) lub spożywczej politetrafluoroetylenu, z gładką powierzchnią bez martwych zakrętów. Może wytrzymać czyszczenie i dezynfekcję (takie jak sterylizacja pary), unikając resztkowego zanieczyszczenia pożywki.

3. Ochrona środowiska i oczyszczanie ścieków
Zmierz ciśnienie mediów zawierających cząstki, takich jak ścieki, osad i błoto, takie jak ciśnienie w wylotu zbiornika sedymentacyjnego i ciśnienie w rurociągu transportu osadu. Sztywna struktura przepony może odpierać erozję cząstek i nie jest podatna na zatkanie (bez długich wąskich kanałów), rozwiązując „zablokowane miernik”.

4. Branża lekkie i drukowania i farbowania
Służy do monitorowania ciśnienia w mediach, takich jak środki wielkości (do drukowania i farbowania) i roztwory mydlania o wysokiej temperaturze. Membrana może wytrzymać umiarkowane do niskich temperatur (zwykle -40 do 150 ℃ i ze specjalnymi materiałami, nawet wyższymi temperaturami) i jest odporna na przyczepność lepkich pożywek, zapewniając długoterminowe stabilne pomiary.


Klucz operacji
1. rdzeń selekcji
· Charakterystyka pożywki: Wybierz materiał przepony na podstawie korozyjności pożywki (np. Politetrafluoroetylenowa przepona do pomiaru silnych kwasów, 304 stali nierdzewnej dla słabo korozji pożywki i stopu Hastelloya dla mediów o dużej zawartości korozyjnej); Gdy występują twarde cząstki, należy wybrać grubszą i odporną na zużycie przeponę (np. Stal nierdzewna o grubości 1,5 mm lub więcej).
· Zakres ciśnienia: Zakres pomiaru manometru przeponowego wynosi zwykle 0 do 6 MPa (zdominowany przez niskie ciśnienie, podczas gdy wysokie ciśnienie wymaga zastosowania falowanych przepon w celu zwiększenia sztywności, a zmierzone ciśnienie powinno mierzyć się w zakresie 1/3 do 2/3 zakresu pomiaru (aby uniknąć trwałego deformacji przepływu przepustowości).
· Adaptacja temperatury: Jeśli średnia temperatura jest zbyt wysoka (więcej niż 150 ℃), wpłynie to na elastyczność przepony. Dlatego konieczne jest wybranie materiału, który może wytrzymać wysokie temperatury (takie jak stop Monel) lub zainstalować pierścień kondensacji (w celu zmniejszenia temperatury kontaktu przepony).

2. Instalacja
· Pozycja instalacji: Wolić instalację pionową (z przeponą skierowaną w dół), aby zapobiec osadzaniu się medium na powierzchni przepony; Jeśli zostanie zainstalowany poziomo, upewnij się, że przepona jest równoległa do osi rurociągu, aby zmniejszyć uderzenie cząstek.
· Metoda połączenia: Użyj połączenia kołnierza lub gwintowanego (w zależności od specyfikacji rury), zapewniając ciasne uszczelnienie (materiał uszczelki powinien być kompatybilny z pożywką, taką jak uszczelka politetrafluoroetylenu w celu oporności kwasu), aby zapobiec wyciekowi pożywki przed skromieniem obudowy instrumentu.
· Unikaj zakłóceń: Trzymaj się z dala od silnych źródeł wibracji (takich jak ciała pompy) lub silnych pola magnetycznego. W razie potrzeby zainstaluj wsporniki szokujące, aby zapobiec zmęczeniu przepony lub wskaźnik wstrząsania, co może wpłynąć na odczyt.

3. Operacja i konserwacja
· Kontrola przed uruchomieniem: Upewnij się, że zakres pasuje do zmierzonego ciśnienia (zakaz użycia nadciśnienia), a powierzchnia membrany jest wolna od uszkodzenia, deformacji, a wskaźnik wynosi zero (gdy nie ma ciśnienia).
· Codzienne czytanie: Po ustabilizowaniu się wskaźnika przeczytaj wartość (podczas przepływu pożywki mogą wystąpić fluktuacje i można użyć urządzenia tłumienia do wygładzania wskaźnika); W przypadku pomiaru lepkiego ośrodka konieczne jest okresowe czyszczenie powierzchni przepony (na przykład przez zawór wydmuchowy).
· Regularna konserwacja:
Przeprowadź miesięczne kontrole wydajności uszczelnienia przepony (bez wycieku, bez wybrzuszenia).
Kalibracja jest przeprowadzana raz na sześć miesięcy (porównując ze standardowym źródłem ciśnienia. Jeśli odchylenie przekracza 1,6 poziomy, mechanizm transmisji musi zostać dostosowany).
Jeśli pożywka zawiera składniki korozyjne, przepona należy wymieniać co roku (aby zapobiec degradacji, a następnie spadku dokładności).

Streszczenie:
Prototypowa konstrukcja wskaźnika ciśnienia przepony koncentruje się wokół „pomiaru ciśnienia w trudnych mediach” i jest stosowana głównie w branżach takich jak inżynieria chemiczna, przetwarzanie żywności i ochrona środowiska. Podczas korzystania z niego należy zwrócić szczególną uwagę na kompatybilność materiału, ochronę instalacji i regularną konserwację, aby zapewnić jej długoterminową stabilną działalność.
