Podręcznik podstawowy dla modelu, struktury i materiału fotoelektrycznego manometru kontaktowego

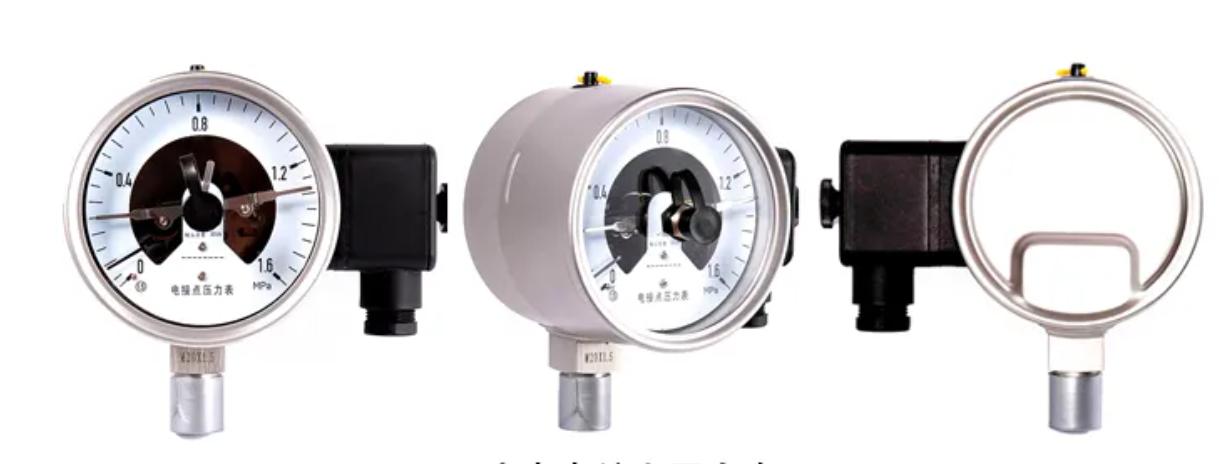

Fotoelektryczne manometrów ciśnienia kontaktowego

Kontakt fotoelektryczny ciśnieniomierz jest inteligentnym instrumentem, który integruje pomiar ciśnienia, wyświetlanie i automatyczną kontrolę. Wykrywa wartość ciśnienia poprzez niekonaktową technologię wykrywania fotoelektrycznego i może wyświetlać sygnał przełącznika, gdy ciśnienie osiągnie ustawienie górnej lub dolnej granicy, kontrolując w ten sposób początek lub zatrzymanie urządzeń zewnętrznych (takich jak pompy wodne, silniki, alarmy itp.).

Możesz uznać to za bardzo „inteligentny” i „bezpieczny” przełącznik ciśnienia, wyposażony w intuicyjny pokrętło wskaźników.
W kontroli automatyzacji przemysłowej dokładność monitorowania ciśnienia i alarmu bezpośrednio wpływa na bezpieczeństwo produkcji i wydajność. Photoelektryczne manometrów ciśnienia kontaktowego, jako kluczowy instrument z funkcjami pomiarowymi, jak i kontrolnymi, jego wybór modelu, konstrukcja i właściwości materiału często stanowią rdzeń procesu selekcji. Dzisiaj poprowadzimy Cię do demontażu tych trzech podstawowych wymiarów i pomożemy szybko zrozumieć kluczowe punkty wyboru.

1, Wspólne modele fotoelektrycznych wskaźników ciśnienia kontaktowego
· Seria YXC: Podstawowy typ fotoelektryczny manometra ciśnienia styku, odpowiednie dla ogólnych środowisk przemysłowych.
· Seria YXG: Wysoki typ precyzyjny, z dokładnością pomiaru do 0,5.
· Seria YXK: Typ odporny na eksplozję, odpowiedni dla łatwopalnych i wybuchowych środowisk.
· Seria YXW: Typ sanitarny. Specjalnie zaprojektowany dla przemysłu spożywczego i farmaceutycznego.
· Seria YXF: Typ odporny na korozję, odpowiedni dla wysoce korozyjnych mediów.

2, Struktura: Trzy podstawowe elementy określają wydajność instrumentu
Struktura fotoelektrycznego manometru styku jest zaprojektowana wokół „precyzyjnego niezawodnego alarmu pomiaru” i składa się głównie z trzech głównych modułów. Każdy komponent ma wyraźny podział obowiązków:

· Mechanizm pomiarowy: Podstawowym składnikiem jest rurka Bourdon. Gdy zmierzone pożywkę dostaje się do rurki, korpus rurki ulega deformacji z powodu ciśnienia, a deformacja ta jest przenoszona przez pręt łączący w celu obrócenia wskaźnika, osiągając w ten sposób mechaniczny wyświetlacz wartości ciśnienia.

· Mechanizm konwersji fotoelektrycznej: Składa się z płyty cieniowanej, źródła światła i czujnika fotoelektrycznego. Gdy wskaźnik (lub płyta cieniowa połączona z wskaźnikiem) obraca się z ustawioną górną lub dolną pozycją graniczną, płyta cieniowa blokuje lub prowadzi źródło światła, wyzwalając czujnik fotoelektryczny, aby wysłać sygnał przełącznika, osiągając w ten sposób alarm ciśnieniowy lub kontrolę.

· Skorupa i skrzyżka: Skorupa chroni wewnętrzne komponenty, podczas gdy skrzynka złącza służy do podłączenia obwodu sterowania. Niektóre modele mogą obejmować otwory rozpraszania ciepła lub struktury uszczelniające, które są odpowiednie dla różnych środowisk.

3, Materiał: Adaptacja do warunków pracy jest kluczem
Wybór materiału powinien opierać się na medium, które należy mierzyć (takie jak ciecze żrące, gazy wysokotemperaturowe) i środowisko (takie jak wilgotność, kurz). Podstawowe materiały komponentów są następujące.

· Rurka Bourdon:

Wspólne media (woda, powietrze): Stop miedziany (mosiądz H62), niski koszt i dobra wytrzymałość;

Pożywki korozyjne (roztwory kwasowe i alkaliczne): Stal nierdzewna 316L, z silną odpornością na korozję;

Medium w wysokiej temperaturze (> 150 ℃): Stop Hastelloy, odporny na wysokie temperatury i pełzanie.

·Sprawa:

Normalne środowisko: inżynieria ABS tworzywa sztucznego, lekkie i izolacyjne;

Surowe środowiska (na zewnątrz, strefy chemiczne): 304 stal nierdzewna, odporna na rdzę, odporna na uderzenie.

·Połączenie:

Zgodnie z konstrukcją rurki sprężynowej, aby zapobiec korozji spowodowanej przez różne metale w pożywce, które stykają się, powszechnie stosuje się 304 stal nierdzewna i mosiądz.

· Części uszczelniające:

Gumka nitrylowa: odporna na oleje i wodę, o zakresie temperatur od -40 do 120 stopni Celsjusza.

Gumka fluorowa: odpowiednia do silnych pożywek żrących i wysokotemperaturowych, o zakresie temperatur od -20 do 120 stopni Celsjusza.

Streszczenie:
Aby wybrać odpowiedni fotoelektryczny manometrów ciśnienia kontaktowego, klucz polega na „zrozumieniu modelu w celu ustalenia wymagań, chwytania struktury i wydajności oraz wyboru odpowiedniego materiału dla określonych warunków zastosowania”.

Podzielmy się również technikami instalacji, kalibracji i praktycznego działania instrumentu. Jeśli masz więcej sugestii lub pytań, skontaktuj się z nami w dowolnym momencie! ”
