Zderzenie ciśnienia i sygnału: działająca tajemnica wskaźników ciśnienia styku elektrycznego！

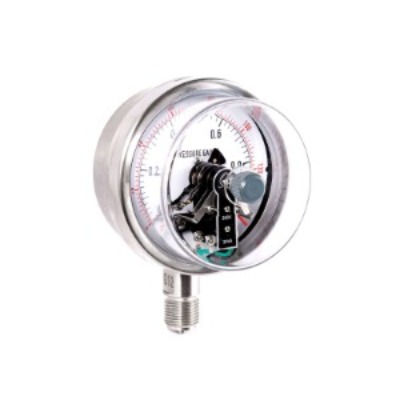

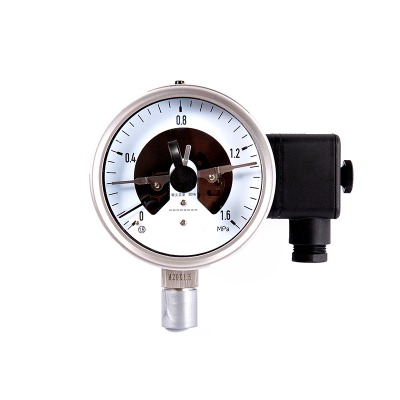

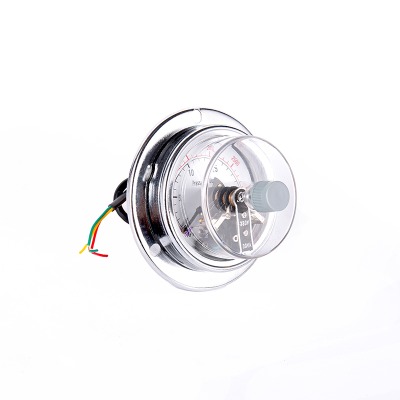

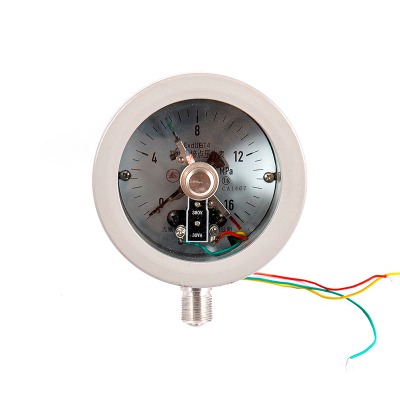

Elektryczny manometra ciśnienia jest instrumentem, który może automatycznie wysyłać sygnały lub obwody sterujące, gdy ciśnienie osiągnie wartość ustawioną. Jego „tajne” leży głównie w genialnej kombinacji projektowania strukturalnego i zasady pracy, w następujący sposób:

I. Struktura i zasady
· Sekcja pomiaru: Podobnie do zwykłych wskaźników ciśnienia, wyczuwa ciśnienie przez rurkę sprężynową (lub przeponę, mieszki), co powoduje obrót wskaźnika i wyświetla wartość ciśnienia w czasie rzeczywistym.
· Elektryczne urządzenie kontaktowe: na pokładzie, oprócz wskaźnika wskaźnika, istnieją dwa (lub więcej) regulowanych „wskaźników kontaktowych” (górna granica, dolna granica), a zarówno wskaźnik, jak i kontakt mają połączenia z kontaktami komputera.
· Logika robocza: Gdy wskaźnik wskaźnika kontaktuje się z pewnym wskaźnikiem kontaktu ze względu na zmiany ciśnienia, kontakt staje się przewodzący, wyzwalając obwód zewnętrzny (takie jak alarmy, start/zatrzymanie pompy itp.): Gdy ciśnienie jest poza zakresem ustawionego, kontakt otwiera się i resetuje obwód.

Ii. Klucz „Secret”: precyzyjna kontrola i elastyczna aplikacja
Zestaw A. Freedom
Górne i dolne punkty połączenia z granicą mają funkcje regulacji ręcznej i można je ustawić zgodnie z rzeczywistymi potrzebą zdefiniowania zakresu ciśnienia (na przykład: „Pompa zaczyna się, gdy ciśnienie jest niższe niż 0,2 MPa i zatrzymuje się, gdy jest wyższa niż 0,5 MPa”), który jest odpowiedni dla różnych scenariuszy.

B. System sterowania
Bez potrzeby ręcznej interwencji, przekaźniki i styczniki mogą być bezpośrednio kontrolowane przez włączenie kontaktów, aby osiągnąć automatyczny start lub alarm sprzętu (takie jak alarm nadciśnienia dla zbiorników ciśnienia i utrzymanie ciśnienia rurociągu)

C. Podwójna funkcja
Może nie tylko wyświetlać ciśnienie w czasie rzeczywistym jak zwykły manometra, ale także działać jako element sterujący, upraszczając projektowanie systemu i oszczędzając koszty.

Iii. Notatki użytkowania
· Unikaj częstych kontaktów (które jest podatne na zużycie), i konieczne jest rozsądne ustawienie zasięgu ciśnienia i zmniejszenie liczby operacji.
· Pojemność kontaktowa jest ograniczona: podczas kontrolowania sprzętu o dużej mocy wymagana jest kontakt w połączeniu.
· Regularnie czyścić styki, aby zapobiec utlenianiu, które powoduje słaby kontakt i wpływa na niezawodność.


Krótko mówiąc, „tajemnica” kontaktu elektrycznego ciśnieniomierz leży płynnie integracja pomiaru ciśnienia z kontrolą elektryczną, osiąganie automatycznego zarządzania ciśnieniem poprzez prostą strukturę i jest szeroko stosowany w zaopatrzeniu w wodę, inżynierii chemicznej, maszyn i innych dziedzin.
