Aplikacja:

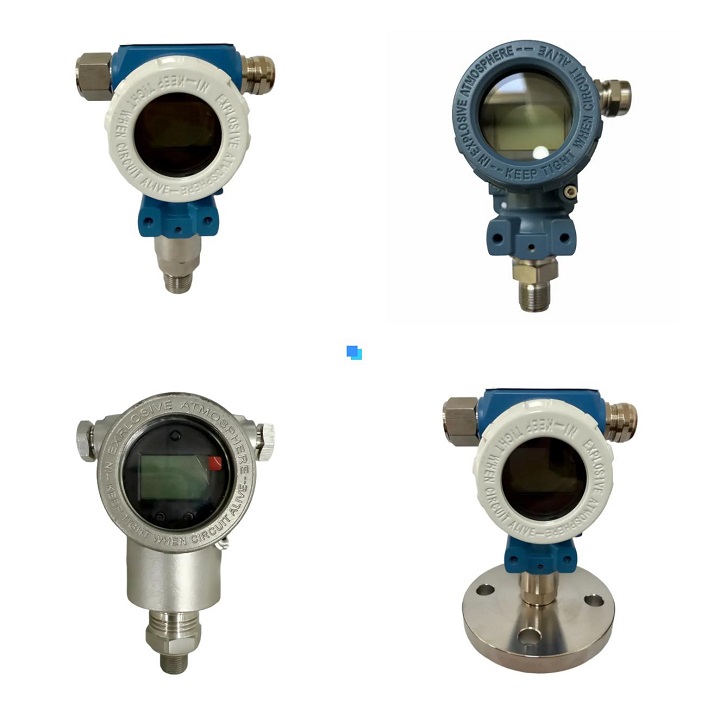

The nadajnik składa się z zaawansowanych na świecie, izolowanych dyfuzyjnie, wrażliwych na nacisk komponentów krzemowych lub szklanych oraz wysokiej jakości układów scalonych. Charakteryzuje się wysoką jakością, niską ceną i możliwością dostosowania do różnych zastosowań przemysłowych. Materiały produkcyjne obwodu głównego są zaawansowane, a zewnętrzne uszczelnienie i utwardzanie są całkowicie izolowane, spełniając wymagania dotyczące przeciwwybuchowości, pyłoszczelności i innych trudnych warunków pracy. Wybierając różne złącza procesowe, może dokładnie mierzyć silne media korozyjne, media o wysokiej i niskiej temperaturze oraz media lepkie. Nadaje się do różnych środowisk automatycznej kontroli, jest szeroko stosowany w różnych dziedzinach przeciwwybuchowych, takich jak ropa naftowa, przemysł chemiczny, stal, energetyka, materiały budowlane, tekstylia, farmaceutyki, żywność, gaz, eksperymenty naukowe i przemysł wojskowy itp. Realizuje pomiar, monitorowanie i kontrolę ciśnienia w każdym punkcie procesu, i zapewnia standardowe wyjście sygnału DC 4~20mA oraz komunikację HART.

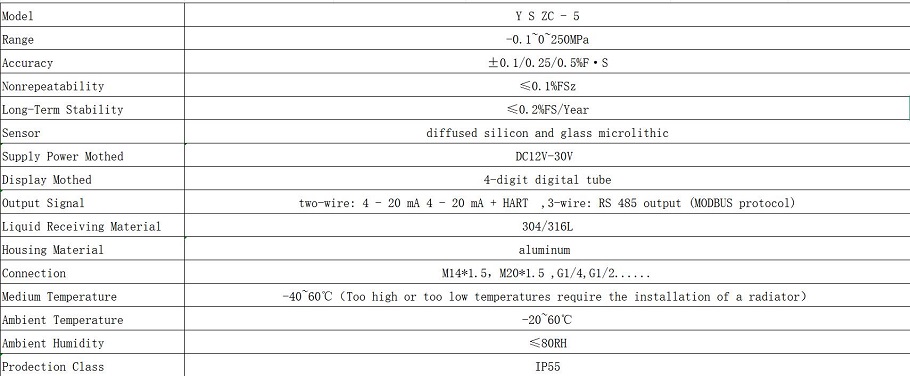

Model i specyfikacja:

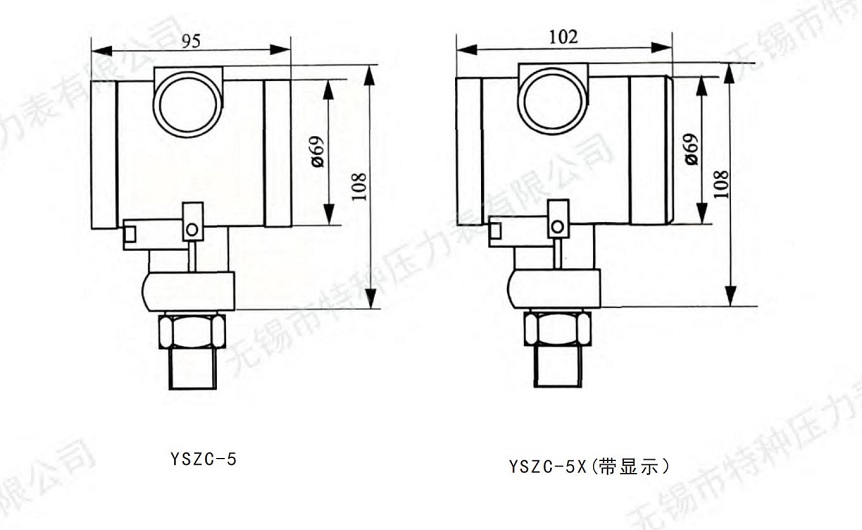

Wymiary:
Montowanie:
·Przygotowanie do instalacji: Wybierz odpowiednie miejsce instalacji i upewnij się, że środowisko spełnia warunki pracy przetwornika. Unikaj czynników takich jak wibracje, wysoka temperatura i wilgotność, które mogą mieć wpływ na dokładność pomiaru. Miejsce instalacji powinno być wygodne do debugowania i konserwacji, a powierzchnia instalacji powinna być płaska, aby uniknąć dodatkowego nacisku na przetwornik.
·Etapy instalacji: Metody instalacji przetworników ciśnienia z różnymi typami interfejsów są różne. Przykładowo w przypadku przetworników ciśnienia z przyłączami gwintowanymi należy zadbać o to, aby powierzchnia uszczelniająca połączenia z urządzeniami do pomiaru ciśnienia była gładka i płaska. Ręką włóż urządzenie do odpowiedniego otworu montażowego, a następnie dokręć je za pomocą klucza, jeśli to konieczne, ale pamiętaj, aby nie przekroczyć podanego momentu dokręcania.
Instrukcja obsługi przetwornika ciśnienia
Proszę uważnie przeczytać niniejszą instrukcję przed instalacją i użytkowaniem przyrządu.
1, Manometr ogólny nadaje się do pomiaru ciśnienia cieczy, gazów i oparów, które nie stwarzają zagrożenia wybuchem, nie krystalizują, nie krzepną i nie powodują korozji elementów manometru.
2. Manometr antysejsmiczny może być stosowany w środowiskach, w których występują silne wibracje mechaniczne lub gdzie średnie ciśnienie ulega intensywnym wahaniom.
3. Manometr ze stali nierdzewnej może być używany na zewnątrz, w środowiskach o wysokiej temperaturze i korozyjnym lub do pomiaru mediów lekko korozyjnych.
4. Manometr membranowy może mierzyć ciśnienie cieczy o silnej korozyjności, dużej lepkości, skłonnych do krystalizacji lub zawierających cząstki stałe.
5. Przyrząd stosuje się na ogół do 3/4 zakresu, a przy pomiarze zmiennego ciśnienia do 2/3 zakresu.
6. Jeżeli medium jest cieczą, przyrząd należy zainstalować na tej samej linii poziomu wody, co punkt pomiarowy; w przeciwnym razie należy dokonać odpowiednich dostosowań.
7. Manometr należy zamontować pionowo. Podczas montażu surowo zabrania się przesuwania obudowy miernika. Nie wolno luzować ani demontować tarczy manometru membranowego.
8. W przypadku przyrządów sejsmicznych o maksymalnym ciśnieniu 1,6 MPa lub mniej, jeśli położenie wskazówki odbiega od zmian ciśnienia atmosferycznego, w uszczelce olejowej można wykonać mały otwór, aby zrównoważyć różnicę ciśnień pomiędzy wnętrzem i zewnątrz obudowy.
9. Warunki środowiska pracy: Poziom odporności sejsmicznej: Typ ogólny V·H·2 lub V·H·3, typ odporny na wstrząsy sejsmiczne V·H·4. Poziom ochrony: Typ ogólny IP54: Jest to typ uszczelniony i odporny na wstrząsy. 1P65 Temperatura: Typ ogólny (-40~70)°C; Typ odporny na wstrząsy (-5~55)°C (glicerol); (-25~55)℃ (olej silikonowy). Wilgotność względna: <85%.
10. Podczas użytkowania instrument powinien być utrzymywany w czystości i dobrym stanie. Dla zapewnienia bezpieczeństwa zaleca się przeprowadzanie regularnej kalibracji (nie częściej niż w odstępie sześciu miesięcy).
11. Przyrząd należy przechowywać w dobrze wentylowanym i suchym pomieszczeniu, w którym powietrze nie powinno powodować korozji na przyrząd.
