Jak wybrać materiał do manometru różnicy ciśnień?

Różnicowy miernik ciśnienia

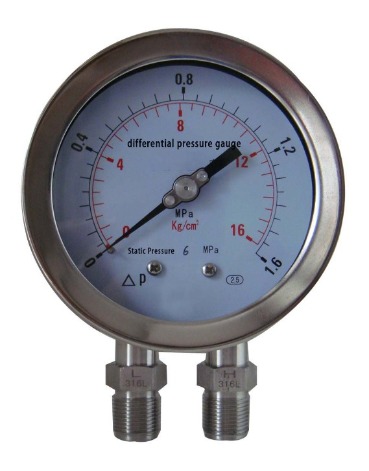

Różnica manometr jest przyrządem służącym do pomiaru różnicy ciśnień pomiędzy dwoma punktami. Posiada dwa interfejsy ciśnieniowe (H koniec wysokiego ciśnienia, L koniec niskiego ciśnienia).Oraz monitorowanie (filtry, pomieszczenia czyste), pomiary (przepływ, poziom), kontrola (procesy przemysłowe).Jest to ważne narzędzie zapewniające bezpieczną, wydajną i stabilną pracę systemu, a także umożliwiające przeprowadzenie konserwacji zapobiegawczej.

I،Jak zidentyfikować model manometru różnicy ciśnień?
Model manometru różnicy ciśnień składa się zwykle z „specjalnych funkcji metody instalacji z dokładnością zakresu kodu szeregowego". Różni producenci mają nieco inne zasady nazewnictwa, ale podstawowe parametry są takie same. Zrozumienie tych punktów jest wystarczające:
·Kod serii: Reprezentuje podstawowy typ instrumentu. Na przykład seria YXC jest punktowym elektrycznym manometrem różnicy ciśnień wspomaganym magnetycznie (z funkcją alarmową), seria CYW jest manometrem mikroróżniczkowym (odpowiednim dla scenariuszy niskiej różnicy ciśnień), a seria DP jest ogólnym przemysłowym manometrem różnicy ciśnień.
·Zakres: Bezpośrednio określa zakres pomiaru. Jednostki to głównie KPa, MPa lub mbar. Wybór powinien opierać się na rzeczywistym zapotrzebowaniu na różnicę ciśnień.
·Ocena dokładności: Typowe oceny to 0,5, 1,0 i 1,6. Im mniejsza liczba, tym wyższa dokładność (ocena 0,5 oznacza, że błąd nie przekracza 0,5% zakresu). Do precyzyjnego pomiaru i kontroli należy wybrać wyższe oceny; do zwykłego monitorowania wystarczająca jest ocena 1,0.

II. Demontaż konstrukcji manometru różnicy ciśnień: 3 podstawowe komponenty decydują o wydajności.
Konstrukcja manometru różnicy ciśnień nie jest skomplikowana. Rdzeń składa się z trzech części: „urządzenia wskazującego mechanizm transmisji elementu czujnikowego”. Każda część ma bezpośredni wpływ na stabilność pomiaru.
·Element czujnikowy: „Czujnik" różnicy ciśnień, odpowiedzialny za przekształcanie sygnałów różnicy ciśnień w przemieszczenie mechaniczne. Typowe typy obejmują typ membrany (odpowiedni dla środowisk o niskiej różnicy ciśnień i korozyjnych), typ mieszków (z większym zakresem pomiarowym i dobrą odpornością na wstrząsy) i typ tłoka (szczególnie do pomiarów wysokiej różnicy ciśnień).
·Mechanizm transmisji: „Przetwornik” sygnału, który przesyła przemieszczenie elementu czujnikowego do wskaźnika. W przypadku prądu stałego jest to przekładnia dźwigniowa. Wysokiej jakości manometry różnicowe będą wykorzystywać koła zębate odporne na rdzę, aby zmniejszyć zużycie i wydłużyć żywotność.
·Urządzenie wskazujące: „Okno wyświetlacza” wyniku, obejmujące tarczę, wskaźnik i panel szklany. Tarcza musi być oznaczona zakresem i wartością podziałki, a panel szklany to głównie szkło hartowane (odporne na uderzenia) lub pleksi (lekkie).

III,Jak wybrać materiał? (Wybierz go zgodnie z potrzebami, aby uzyskać lepszą trwałość.)
Wybór materiału do manometru różnicy ciśnień zależy głównie od „medium kontaktowego" i „odpowiedniego środowiska". Zalecany materiał na kluczowe części jest następujący
·Materiał obudowy: W przypadku normalnych środowisk wybierz stal walcowaną na zimno (opcja ekonomiczna); w przypadku środowisk wilgotnych/zewnętrznych wybierz stal nierdzewną 304 (antykorozyjną); w przypadku środowisk korozyjnych wybierz stal nierdzewną 316 L lub politetrafluoroetylen (odporny na kwasy i zasady).
·Materiał elementu czujnikowego: Do pomiaru gazów/czystych cieczy wybiera się kauczuk nitrylowy (o dobrej elastyczności); do pomiaru olejów/rozpuszczalników organicznych wybiera się kauczuk fluorowy (odporny na olej); do pomiaru silnych mediów korozyjnych (takich jak roztwory kwasów i zasad) wybiera się politetrafluoroetylen.
·Materiał łączący: Wystarczy dopasować materiał elementu czujnikowego, aby uniknąć wycieków lub korozji spowodowanych niezgodnością materiału. Najczęściej stosowanymi materiałami są stal nierdzewna 304 i mosiądz (wymagane jest potwierdzenie, że medium nie powoduje korozji).

IV. Trzy podstawowe zasady wyboru manometru różnicy ciśnień
·Wymagania początkowe: Jasno określ zakres pomiarowy, wymagania dotyczące dokładności i średnie charakterystyki, aby uniknąć „używania zbyt dużej ilości sprzętu do małego zadania” lub „niewystarczającego zakresu pomiarowego”.
Przyjrzyjmy się teraz środowisku: na podstawie takich czynników, jak temperatura, wilgotność i korozyjność, określmy materiały, z których wykonana jest obudowa, oraz elementy rdzenia.
·Jakość zaufania: Priorytetowo traktuj wybór producentów posiadających kwalifikacje. Zwróć szczególną uwagę na płynność mechanizmu przekładniowego i skuteczność uszczelniania połączeń, aby zmniejszyć problemy konserwacyjne w przyszłości.

Podsumowanie:
Wybór manometrów może wydawać się skomplikowany, ale kierując się logiką „spójrz na parametry modelu, zbadaj rdzeń konstrukcji i rozważ środowisko materiału", można łatwo znaleźć odpowiedni sprzęt. Jeśli masz jakieś konkretne pytania dotyczące wyboru w określonym scenariuszu, możesz zostawić wiadomość w zapleczu!
