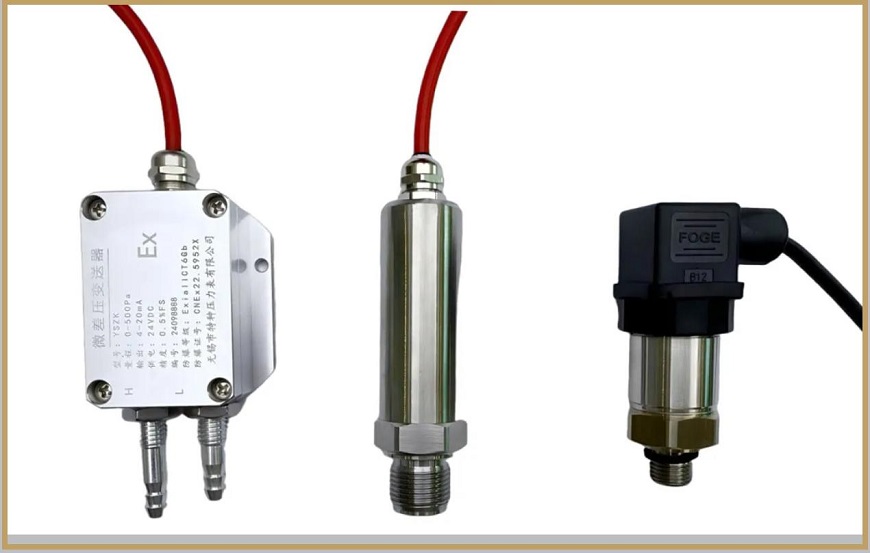

Kompakt nadajnik ciśnienia (W języku angielskim: kompaktowy nadajnik ciśnienia) jest zminiaturyzowanym urządzeniem, które przekształca zmierzony sygnał ciśnienia (taki jak ciśnienie gazowe lub ciecz) w znormalizowane sygnały elektryczne (takie jak 4-20mA, 0-5 V itp.) W celu łatwiejszego transmisji, wyświetlania lub kontroli. Jego funkcje obejmują małe rozmiar, lekką, wygodną instalację i przydatność do zastosowań o ograniczonej przestrzeni (takich jak kompaktowe urządzenia, instrumenty przenośne lub systemy mikro przemysłowe).
1. Kluczem do określania modelu jest parametry.
Modelowe liczby kompaktowych nadajników ciśnienia są zwykle kombinacją liter i liczb. Reguły kodowania różnią się nieznacznie w zależności od różnych producentów, ale podstawowe parametry są ogólnie takie same. Rozważając te punkty, możesz szybko dopasować wymagania:
· YSZC: Reprezentuje serię produktów, wskazując, że należy on do określonej serii kompaktowej nadajników ciśnienia. Może to być kod, litera lub wewnętrzna reguła numerowania ustalona przez producenta lub może reprezentować, że posiada pewne wspólne cechy.
· Zakres ciśnienia: oznaczony bezpośrednio liczbami. Wspólne jednostki to MPA, KPA i Bar. Na przykład 0-1 MPa wskazuje, że zakres pomiaru wynosi od 0 do 1 megapaskalu.
· Sygnał wyjściowy: powszechnie stosowany w przemyśle to „4-20MA” (sygnał analogowy) i RS485 (sygnał cyfrowy, często sparowany z protokołem Modbus). Model może wskazywać go jako „420” lub „rs485”.
· Ocena dokładności: jest to wskazywane liczbami lub literami. Na przykład „0,25” reprezentuje dokładność klasy 0,25, a „0,5” to ocena 0,5. Im wyższa dokładność, tym mniejszy błąd pomiaru.
2, Trzy podstawowe elementy określają wydajność.
Kompaktowy nadajnik ciśnienia ma niewielki rozmiar, ale ma kompaktową strukturę i pełne funkcje. Składa się głównie z trzech podstawowych części:
· Element wykrywania ciśnienia (jednostka wykrywania rdzenia): W bezpośrednim kontakcie z zmierzonym medium przekształca sygnały ciśnienia w małe sygnały elektryczne. Typy głównego nurtu obejmują „rozproszony czujnik krzemowy” (wysoka dokładność, szybka reakcja, odpowiednia dla konwencjonalnych scenariuszy przemysłowych) i „czujnik ceramiczny” (odporny na korozję, przeciwnikowanie, odpowiednie dla trudnych pożywek, takich jak kwasy i alkalia).
· Moduł przetwarzania sygnału: odbiera małe sygnały z elementu wykrywania ciśnienia, a poprzez wzmocnienie, filtrowanie i przetwarzanie linearyzacji przekształca je w standardowe sygnały wyjściowe (takie jak 4-20mA). Ta część określa stabilność i zdolność do interferencji nadajnika.
· Przypadek i interfejs: Powłoka służy jako komponent ochronny i uszczelniający, podczas gdy interfejs jest używany do łączenia testowanego rurociągu/sprzętu. Wspólne poziomy ochrony obejmują IP65 (odporne na kurz i rozprysk) i IP67 (odporne na kurz i wodoodporne zanurzenie). Typy połączeń obejmują wątek M20*1.5 (standard), g1/4 wątek (imperialny) itp.
3, Materiał określa wynik pomiaru.
Membrana wykrywacza ciśnienia: w bezpośrednim kontakcie z medium jest kluczowym czynnikiem wyboru materiału.
· 316L Stal nierdzewna: odporna na korozję, o wysokiej wytrzymałości, odpowiedni dla większości scenariuszy, takich jak woda, olej i gazy wspólne, i oferuje dobry stosunek jakości do ceny.
· Stop c: Odporny na silne środki korozyjne (takie jak kwas chlorowy i kwas siarkowy), odpowiednie dla trudnych środowisk w branżach takich jak chemikalia i metalurgia.
· Arkusz tantalu: odporny na silne kwasy (zwłaszcza kwas hydrofluorowy), o wysokich kosztach i jest stosowany tylko w szczególnych okolicznościach.
· Ceramika: odporna na kwasy i alkalis, bez statycznej prądu, odpowiednie do zastosowań na poziomie higieny, takich jak żywność i medycyna (unikanie zanieczyszczenia metalu).
Materiał sprawy
W większości wykonany z odlewanego stopu aluminium (z powierzchniową powłoką proszku, lekką, niską kosztą) lub stali nierdzewnej (odpornej na korozję, wysoka temperatura, odpowiednia dla środowisk zewnętrznych i wilgotnych).
Materiał uszczelniający
Powszechnie stosowane materiały obejmują gumę nitrylową (odporną na olej, odpowiedni do normalnych temperatur), gumę fluorową (odporną zarówno na wysokie, jak i niskie temperatury, odporne na silną korozję, odpowiednie do ekstremalnych warunków) oraz gumę silikonową (stopień żywności, odpowiedni do scenariuszy higieny).
4, Jak wybrać odpowiedni nadajnik: 3 końcówki kluczowe
· Najpierw skoncentruj się na medium: w przypadku mediów korozyjnych ograniczone opcje obejmują stopy Hastelloy, przepony ceramiczne oraz do zastosowań sanitarnych, ceramiki i uszczelnień gumowych silikonowych.
· Skoncentruj się na warunkach pracy na drugim miejscu: w przypadku środowisk wysokiej temperatury wybierane są obudowa ze stali nierdzewnej i uszczelnienie gumowe fluorowe. W ograniczonych przestrzeniach potwierdzono długość nadajnika (zwykle ≤ 100 mm).
· Wreszcie, rozważ wymagania : Wymaganie precyzyjne dotyczy czujnika krzemowego dyfuzyjnego 0,25. Ponadto potrzebna jest komunikacja zdalna i należy wybrać wyjście RS485.
Streszczenie:
Chociaż kompaktowy nadajnik ciśnienia jest niewielki, wybór odpowiedniego modelu, struktura i materiał jest niezbędny, aby zapewnić jej znaczącą rolę w pomiarach przemysłowych. Jeśli masz szczególne wątpliwości co do wyboru na podstawie warunków pracy, zostaw komentarz w obszarze dyskusji w celu dalszej dyskusji!
