Czy masz jasne zrozumienie bimetalowych termometrów kontaktowych elektrycznych?

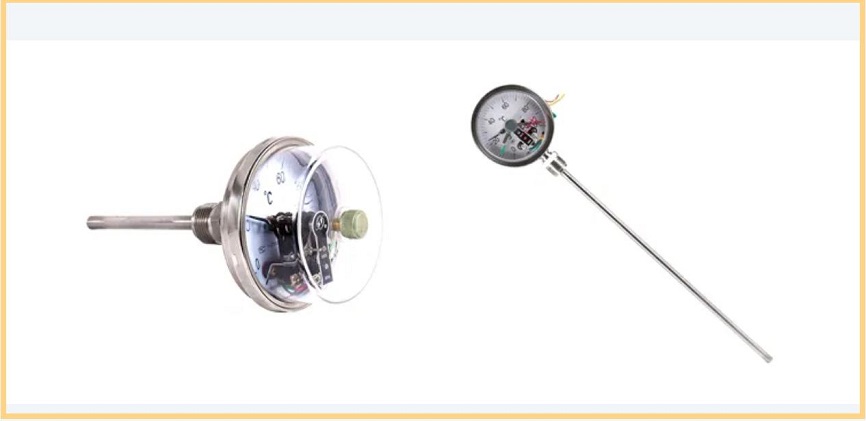

Bimetal elektrycznych termometrów kontaktowych

. Bimetaliczny termometr kontaktowy elektryczny jest instrumentem przemysłowym, który łączy pomiar temperatury i automatyczne funkcje sterowania. Największą różnicą między nim a zwykłym termometrem jest to, że oprócz wskazania temperatury może również automatycznie kontrolować obwód.

1. Jak odczytać numer modelu? Wszystkie kluczowe parametry są zawarte w kodzie.
. model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Prefiks (WSSX): Wyraźnie wskazuje, że typ produktu jest bimetalicznym termometrem kontaktowym elektrycznym.

· Pierwsza cyfra (4): Reprezentuje metodę instalacji. 1 - Typ promieniowy (pokrętło jest prostopadłe do pręta wstawiania), 2 - Typ osiowy (pokrętło jest równoległe do pręta wstawiania), 3 - Typ uniwersalny (pokrętło może obrócić 360 °), 4 - Typ instalacji kołnierza, 5 - Gwintowany typ instalacji.

· Druga cyfra (1): Wskazuje średnicę tarczy. Opcje to 1-60 mm, 2-100 mm, 3-150 mm, 4-200 mm. Im większa średnica, tym wyraźniejszy odczyt, co czyni ją odpowiednią do obserwacji na duże odległości.

· Trzecia cyfra (1): Wskazuje poziom dokładności. Poziom 1 - 1,0, poziom 2 - 1,5. Im niższy poziom dokładności, tym mniejszy błąd pomiaru (na przykład 1,0 poziom oznacza, że błąd to nie więcej niż ± 1% zakresu).

· Dodatkowy kod: Na przykład „P” wskazuje na rurę ochronną, „M” wskazuje z wodoodporną konstrukcją. Wybór można dokonać zgodnie ze środowiskiem użytkowania.

2, trzy podstawowe elementy określają wydajność.
. core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Element termometryczny (rdzeń wykrywania temperatury): Wykonuje się to poprzez toczenie dwóch metali z różnymi współczynnikami rozszerzalności cieplnej (takimi jak mosiądz i stop Iridium). Gdy zmienia się temperatura, bimetaliczny arkusz wygina się ze względu na różnicę w rozszerzeniu, powodując obrót wskaźnika i osiąganie wskazania temperatury.

· Elektryczne urządzenie kontaktowe (kluczowy element kontroli temperatury): Składa się ze stałych kontaktów i ruchomych kontaktów. Kontakty ruchome poruszają się wraz z wskaźnikiem. Gdy temperatura osiągnie wartość wstępnie ustaloną, dwa styki kontaktują się/odłączają, wyzwalając zewnętrzny alarm lub obwód sterujący (taki jak uruchamianie wentylatora, wyłączenie grzejnika).

· Komponenty głowy i montażu: . head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, Wybór materiału: . materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

Strony	Tworzywo	Obowiązująca scena
Element wykrywający temperaturę	Mosiądz, stal nierdzewna (304/316)	Mosiądz nadaje się do normalnych środowisk temperaturowych i nieobrazowych; 304/316 służy do podłoża o wysokiej temperaturze i korozyjnej (takich jak roztwory kwasowe i alkaliczne)
Rurka ochronna	304 stal nierdzewna, stal nierdzewna 316L, stop tytanowy	316L ma doskonałą odporność na silne substancje korozyjne, a stopy tytanu są odpowiednie do ekstremalnych środowisk, takich jak woda morska i alkalia na bazie chloru.
Pokrywa nagłówka	Żelazna skorupa, skorupka ze stali nierdzewnej, plastikowa skorupa	. iron shell is durable and the titanium alloy is suitable for extreme environments such as seawater and chlorine alkali.
Kontakt elektryczny	Stop srebrny, stop wolframowy	Stop srebra ma dobrą przewodność i jest odporny na zużycie. Stop wolframowy nadaje się do aplikacji na wysokiej częstotliwości.

4,3 kroki, aby wybrać odpowiedni produkt

· Zakres pomiaru: Wybierz na podstawie zakresu temperatury, który ma zostać zmierzony. Zaleca się, aby rzeczywisty pomiar mieścił się w odległości 1/3 do 2/3 zakresu (na przykład, jeśli mierzy 0 - 100 ℃, wybór zakresu 0–150 ℃ zapewniłby dokładniejsze wyniki).

· Rozważ środowisko: W przypadku środowisk wilgotnych/korozyjnych wybierz pokrętło ze stali nierdzewnej z rurką ochronną 316L; W przypadku scenariuszy wibracji wybierz modele o strukturze odpornej na wstrząsy.

·Instalacja: Do pomiaru temperatury rury użyj instalacji gwintowanej lub kołnierza; Do pomiaru temperatury sprzętu wybierz typ promieniowy lub uniwersalny.

Streszczenie:
Chociaż struktura bimetalicznego termometru kontaktowego nie jest złożona, rozsądny wybór modeli i materiałów bezpośrednio wpływa na dokładność pomiaru i bezpieczeństwo sprzętu. Mamy nadzieję, że ten artykuł pomoże ci szybko zrozumieć podstawową wiedzę i uniknąć błędów wyboru. Czy napotkałeś jakieś problemy w swoim użyciu? Witamy, aby zostawić wiadomości w sekcji informacji zwrotnej ~
