Zdalny wskaźnik ciśnienia: kompleksowa analiza scenariuszy aplikacji i naukowy przewodnik po selekcji

I. Zakres zastosowania zdalnych wskaźników ciśnienia

Automatyzacja przemysłowa: w procesach produkcyjnych przemysłowych, takich jak inżynieria chemiczna, ropa naftowa i energia, jest wykorzystywana do monitorowania i kontrolowania ciśnienia wewnątrz rurociągów i kontenerów w czasie rzeczywistym, aby osiągnąć zautomatyzowaną produkcję i optymalizację operacji.
· System oczyszczania wody: w systemie zaopatrzenia w wodę i drenażu oraz oczyszczalniach ścieków może monitorować ciśnienie w wylotu pompy, poziom wody w wieży wodnej itp., Aby zapewnić normalne działanie systemu i osiągnąć automatyczne uzupełnianie wody i kontrolę zaopatrzenia w wodę.
· HVAC (ogrzewanie, wentylacja i klimatyzacja): Służy do monitorowania ciśnienia wody schłodzonej i wody chłodzącej w systemie klimatyzacji, a także ciśnienia pary kotła itp., Aby zapewnić bezpieczne i stabilne działanie systemu i osiągnąć kontrolę oszczędzania energii.
· Układy hydrauliczne i pneumatyczne: w różnych stacjach hydraulicznych i urządzeniach pneumatycznych precyzyjne pomiary i zdalne przenoszenie sygnałów ciśnienia ułatwiają regulację ciśnienia układu i diagnozę uszkodzeń.

Ii. Wybór zdalnych wskaźników ciśnienia
1, zakres i dokładność
· Zakres: Wybierz 1,5 do 2 -krotności faktycznego maksymalnego ciśnienia (na przykład, jeśli maksymalne ciśnienie wynosi 10 MPa, wybierz zakres od 15 do 20 MPa).
· Dokładność: W przypadku ogólnych zastosowań przemysłowych stosuje się 1,0. W przypadku aplikacji o wyższych wymaganiach precyzyjnych należy wybrać ocenę 0,5 (na przykład w branży produkcyjnej farmaceutycznej i precyzyjnej).
2, typ wyjścia sygnału
· Sygnał analogowy: 4-20MA (wysoka zdolność przeciwdziałania interferencji, odpowiednia do transmisji na duże odległości), 0-10 V (na krótkie odległości).
· Sygnały cyfrowe: RS485 (protokół Modbus), protokół HART (kompatybilny z sygnałami analogowymi i komunikacją cyfrową).
3, Średnia kompatybilność
· Wspólne medium: (woda, powietrze) 304/316 Membrany ze stali nierdzewnej.
· Pożywki korozyjne (kwas, alkali) - stop hastelloy, tantalum lub przepony ceramiczne.
· Grube lub krystaliczne media: płaska struktura membrany lub z zainstalowaną membraną separacyjną.
4, zdolność do adaptacji otoczenia
· Zakres temperatur: normalny -20 ℃ do 80 ℃. W przypadku środowisk o wysokiej temperaturze wybierz typ odpornego na wysoką temperaturę (taki jak -40 do 150 ℃).
· Poziom ochrony: IP65 (kurz i wodoodporność), IP67 (krótkoterminowe zanurzenie).
· Wymagania odporne na eksplozję: Środowiska o łatwopalnych i wybuchowych substancjach muszą być zgodne z takimi standardami, jak Ex IIC T6.
5, Metoda instalacji:
· Połączenie gwintowane: M20*1.5, G1/2 (typ uniwersalny).
· Instalacja kołnierza: DN25/DN50 (w przypadku dużych rur lub scenariuszy wysokiego ciśnienia).

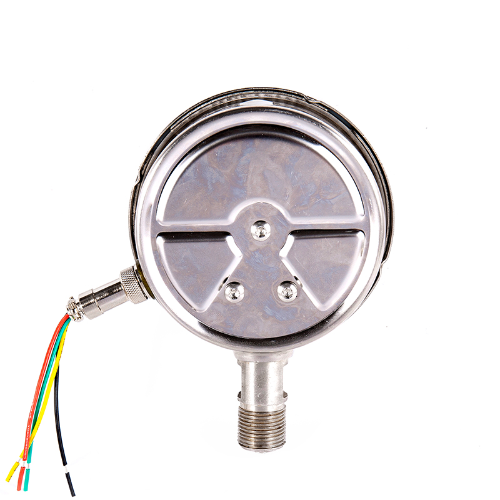

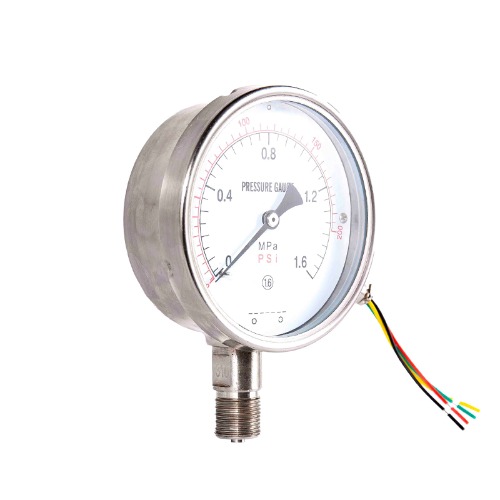

Remote przenoszenie rezystancji (antywibracja) Manometra ciśnienia

Specyfikacja techniczna

Model	YTZ (N) 100	YTZ (N) 150
Średnica	100 mm	150 mm
Rozmiar wątku	M20*1.5
Dokładność	± 1,65FS
Zakres (MPA)	Próżni: -0,1 ~ 0 ciśnienie w szczepie: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2,4 ciśnienie: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6 0 ~ 1 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 2 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160
Pracujący temperaturę	temperatura: -25-55 ℃, wilgotność względna ： 5-85%
Parametr elektryczny	Napięcie robocze: napięcie między zaciskami ① i ② ② ≤ 6vdc Odporność początkowa: 3q do 20q Rezystancja znamionowa: 310 - 370 omów lub 340 - 400 omów
Klasa sejsmiczna	V: H: 2, V.H.3 wypełniony cieczami

Ten typ przyrządu jest odpowiedni do pomiaru ciśnienia cieczy, gazów lub oparów, które nie mają zagrożenia eksplozji, nie krystalizują, nie ustępują i nie powodują korozji stopów miedzi i miedzi. Oprócz lokalnego wskazania wartości ciśnienia, przyrząd przekształca zmierzoną wartość w sygnał rezystancyjny poprzez wewnętrzny nadajnik oporu ślizgowego i przesyła ją do wtórnego przyrządu znajdującego się z dala od punktu pomiaru, umożliwiając scentralizowane wykrywanie i zdalne sterowanie. Wewnętrzna jama skrzynki jest wypełniona tłumiącym olejem, a zatem ma zdolność przeciwstawienia się wibracji w środowisku pracy i pulsacjach nacisku.
