Różnica między miernikiem ciśnienia membrany a manomem przepony o niskim ciśnieniu

Mwersja przeponowa manometra


W codziennej pracy takie sytuacje często występują, gdy użytkownicy faktycznie potrzebują mierników ciśnienia przepony, ale w kontraktach lub podczas rozmów telefonicznych wspominają mierniki ciśnienia w błonie. Powodem tego jest to, że te dwa rodzaje wskaźników ciśnienia mają taki sam wygląd. Teraz krótko wprowadzajmy główne różnice między dwoma rodzajami wskaźników.

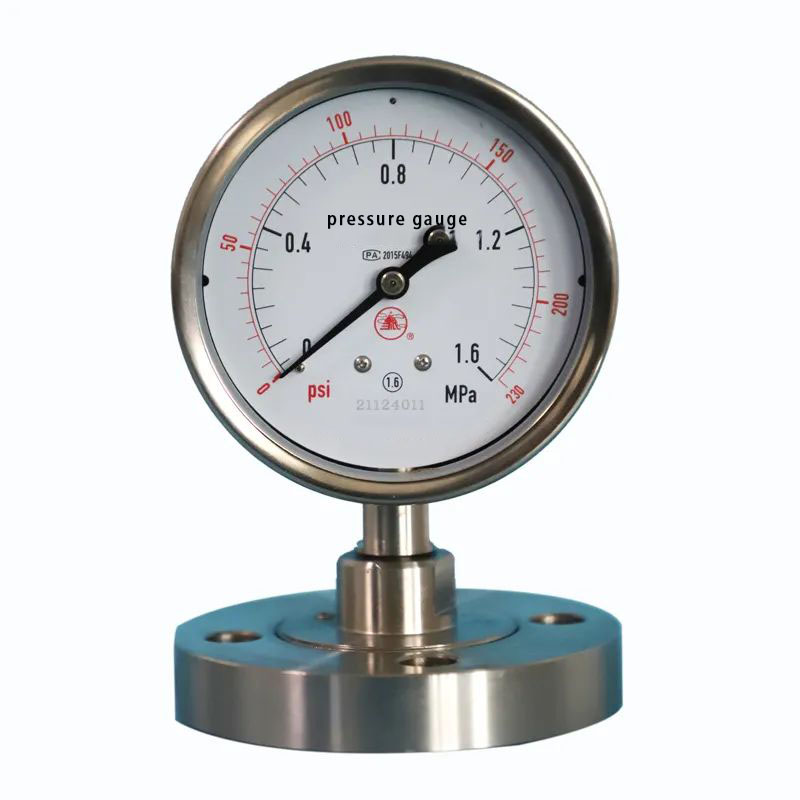

Zasada pracy wskaźnika ciśnienia przepony

Gdy manometra przepony mierzy ciśnienie, zmierzona medium robocze bezpośrednio działa na przeponę izolacyjną. Membrana ulega deformacji w górę. Średnie ciśnienie jest przenoszone do rurki sprężynowej przez ciecz napełniającą wewnątrz rurki sprężynowej, powodując, że koniec rurki sprężynowej ulega deformacji sprężystej. Za pomocą mechanizmu łączenia wał przekładni mechanizmu jest napędzany do obracania się, powodując w ten sposób wskaźnik wskazujący zmierzoną wartość ciśnienia w skali.

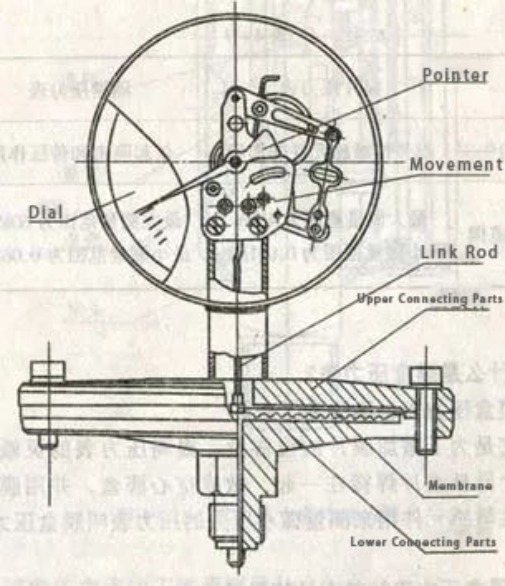

Zasada pracy miernika przepony niskiej ciśnieniowej

Pod wpływem ciśnienia zmierzone medium robocze bezpośrednio działa na elastyczną przeponę. Membrana ulega deformacji sprężystej w górę (do pomiaru ciśnienia dodatniego) lub w dół (do pomiaru ciśnienia pod względem podmiotu). Poprzez mechanizm pręta łączącego przymocowany w środku przepony, napędza wałek przekładni mechanizmu do obracania się, powodując w ten sposób wskaźnik wskazujący zmierzoną wartość ciśnienia w skali.

Główne różnice między dwoma rodzajami wskaźników ciśnienia to:
(1) Różne elementy sprężyste:
Element elastyczny wskaźnika ciśnienia przepony jest rurka sprężyna, a przepona służy jedynie jako separator. Element elastyczny miernika przepony niskiej ciśnieniowej jest falista przepona. Zmierzone ciśnienie działa na membranę, powodując, że ulegnie mu elastycznego deformacji w górę (lub w dół). Wartość ciśnienia jest wskazana przez mechanizm łączenia przy spawany z przeponami.

(2) różne oceny precyzyjne:
Wskaźnik ciśnienia przepony zwykle ma klasę dokładności 1,6; podczas gdy miernik membrany niskiego ciśnienia ma klasę dokładności 2,5.

(3) Różne zakresy pomiarów:
Zakres pomiaru manometru przepony manometrowej:

Zakres pomiaru miernika membrany niskiego ciśnienia:

(4) Różne zakresy temperatury do użytku:
Wskaźniki ciśnienia przepony może być zaprojektowany z strukturami chłodnicy lub węża i są używane do pomiaru środowisk o wysokiej temperaturze. Jednak wskaźniki przepony niskiej ciśnieniowej, ze względu na ich mechanizm transmisji połączenia, nie mogą używać urządzeń chłodzących.

Wniosek:

Podczas pomiaru ciśnienia ogólnie czystych gazów, cieczy wodnych lub olejowych można wybrać wskaźniki ciśnienia ze stali nierdzewnej. Jeśli jednak zmierzona pożywka ma silną korozyjność (taką jak kwas solny, wilgotny gaz chloru, tlenek żelaza), wysoka lepkość (taka jak lateks), jest podatna na krystalizację (taką jak słona woda), podatna na zestalanie (takie jak gorący asfalt) lub zawiera stałą materię w zawieszeniu (taką jak kanalizację), a następnie miernik ciśnienia nie jest już odpowiedni. Nawet rurka ze stali nierdzewnej 316L zostanie skorodowana przez kwas solny. Zawiesiona materia lub zanieczyszczenia w asfalcie i ściekach szybko zablokują otwory do przewodników ciśnienia ciśnienia, powodując, że instrument straci swoją funkcjonalność.
Dlatego w tych warunkach te dwa typy wskaźników ciśnienia nieokontaktowego są bardzo odpowiednie. Możesz wybrać różne oporne na korozję materiały membranowe według różnych silnych pożywek korozyjnych, aby osiągnąć cel zapobiegania korozji. Ze względu na obecność membrany przepony może zapobiec silnej korozyjnej, wysokiej lepkości, łatwo krystalizującym i łatwym utrwalaniu pożywki w przepływie do otworu przewodnika, zapewniając, że instrument może działać normalnie. Dlatego, w oparciu o faktyczne ciśnienie robocze, nawyki użytkowania przedsiębiorstwa, wybierz odpowiedni typ manometru ciśnienia przepony lub miernika ciśnienia membrany. ”
