Czy znasz model, konstrukcję i materiał manometru odpornego na wstrząsy urządzeń przemysłowych?

Manometr odporny na wstrząsy

W złożonym środowisku produkcji przemysłowej stabilność pomiaru ciśnienia bezpośrednio wpływa na bezpieczeństwo sprzętu i wydajność produkcji. Zwyczajny manometry są podatne na drgania wskazówki, niedokładne odczyty, a nawet uszkodzenie mechanizmu w środowiskach z wibracjami lub impulsami. Natomiast manometry odporne na wstrząsy, dzięki swojej unikalnej konstrukcji, stały się wyposażeniem „must-have” w warunkach wibracyjnych. W tym artykule przeprowadzona zostanie dogłębna analiza w trzech wymiarach: modelu, konstrukcji i materiału, aby pomóc w dokonaniu precyzyjnego wyboru i zastosowania.

Modelka

Model manometru odpornego na wstrząsy zwykle zawiera podstawowe informacje, takie jak zakres pomiarowy, forma konstrukcyjna i metoda instalacji. Biorąc za przykład popularną serię YN:

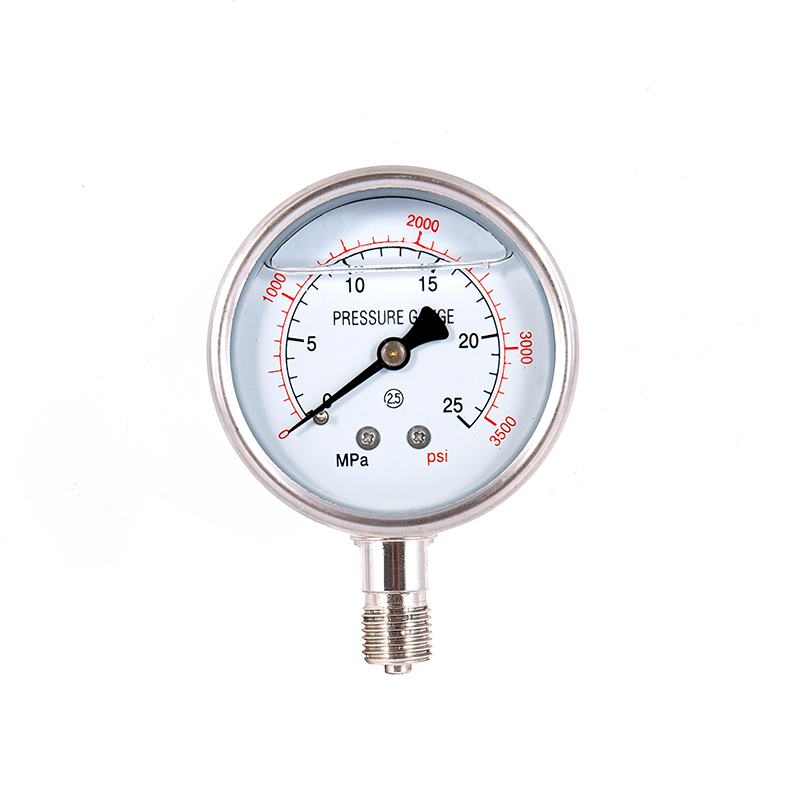

·YN-60: Y oznacza manometr, N oznacza odporność na wstrząsy, 60 oznacza średnicę tarczy (w mm). Bez przyrostka zakłada się, że jest to instalacja promieniowo bezkrawędziowa, odpowiednia dla małych i średnich urządzeń (takich jak sprężarki powietrza, pompy hydrauliczne)

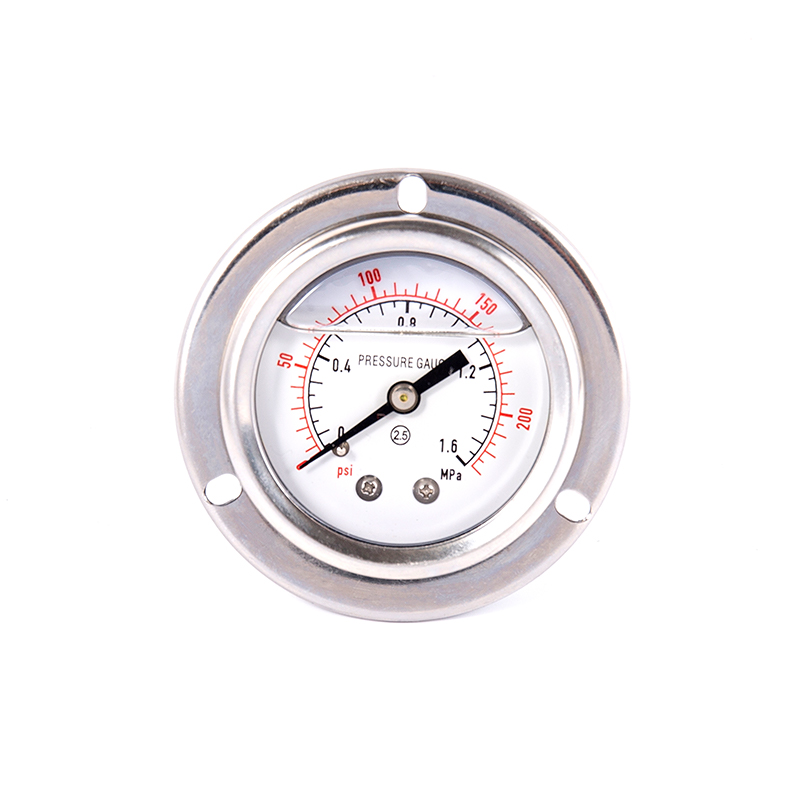

·YN-100ZQ: Litera „ZQ” oznacza montaż osiowy na krawędzi, który można wbudować w panel szafy sterowniczej, aby zapobiec przenoszeniu drgań. Jest powszechnie stosowany w scenariuszach występowania silnych wibracji, takich jak maszynownie statków i maszyny górnicze.
Zasada selekcji: W oparciu o intensywność wibracji (na przykład, jeśli wibracje sprzętu przekraczają 3,5 m/s, należy wybrać typ odporny na wstrząsy), charakterystykę medium (np. środowisko korozyjne wymaga stali nierdzewnej) i przestrzeń montażową, dokonuje się wszechstronnego wyboru.

Projekt konstrukcyjny

Stabilność odpornego na wstrząsy manometru wynika z trzech podstawowych konstrukcji:
Podwójny system tłumienia
·Buforowanie fizyczne: Koperta zegarka wypełniona jest olejem silikonowym o dużej lepkości lub gliceryną (zgodnie z normami ISO VG 1000), który pochłania ponad 80% energii drgań mechanicznych, redukując amplitudę ruchu wskazówki o 80%.
·Konstrukcja uszczelnienia: W przypadku typów osiowych z montażem na krawędzi (takich jak YN-100ZQ) stosuje się dwuwarstwowe szkło, które oddziela płyn tłumiący i kołki pozycjonujące, zapobiegając wpływowi wycieku oleju na dokładność.

Optymalizacja reakcji dynamicznej: W zastosowaniach związanych z pulsacyjnym ciśnieniem, takich jak sprężarki i pompy, odporny na wstrząsy manometr osiąga to poprzez wydłużenie drogi ruchu wskazówki (na przykład poprzez zastosowanie spiralnej rurki sprężyny), przekształcając chwilowe wahania ciśnienia w stopniowe zmiany, zapewniając długoterminową stabilność z dokładnością ± 1,6%.

Wybierz według materiału
Materiał bezpośrednio określa odporność na korozję, odporność na temperaturę i żywotność manometru.
Obudowa i złącze:
·Stal nierdzewna: Odporny na korozję kwasową i zasadową, odpowiedni dla przemysłu chemicznego i farmaceutycznego. Może działać stabilnie w scenariuszach o wysokim zapotrzebowaniu, takich jak energia jądrowa i przetwórstwo żywności.
·Stop miedzi: Niski koszt, łatwy w obróbce, powszechnie stosowany w układach hydraulicznych bez silnych efektów korozyjnych. Należy jednak unikać kontaktu z medium amoniakalnym (ponieważ jest on podatny na korozję naprężeniową).

Rura sprężynowa i ruch:
·Brąz fosforowy: Ma dobrą elastyczność i jest odporny na zmęczenie. Nadaje się do środowisk o wysokiej temperaturze (od -10 ℃ do 60 ℃), takich jak zwykłe urządzenia przemysłowe.
·Stal nierdzewna: Odporna na odkształcenia nawet w wysokich temperaturach (-40℃ do 200℃), odpowiednia do rurociągów parowych i reaktorów wysokotemperaturowych.

Płyn tłumiący i uszczelki:
·Olej silikonowy: Posiada szeroką tolerancję temperaturową - nie krzepnie w temperaturze -40℃ i nie odparowuje w temperaturze 200℃. Jest to preferowany wybór do zastosowań wysokotemperaturowych (takich jak układ hydrauliczny wtryskarek).
·Uszczelki z kauczuku nitrylowego: Odporne na olej, ale nie na rozpuszczalniki. Uszczelki z kauczuku fluorowego są odporne na działanie silnych mediów korozyjnych, ale są droższe.

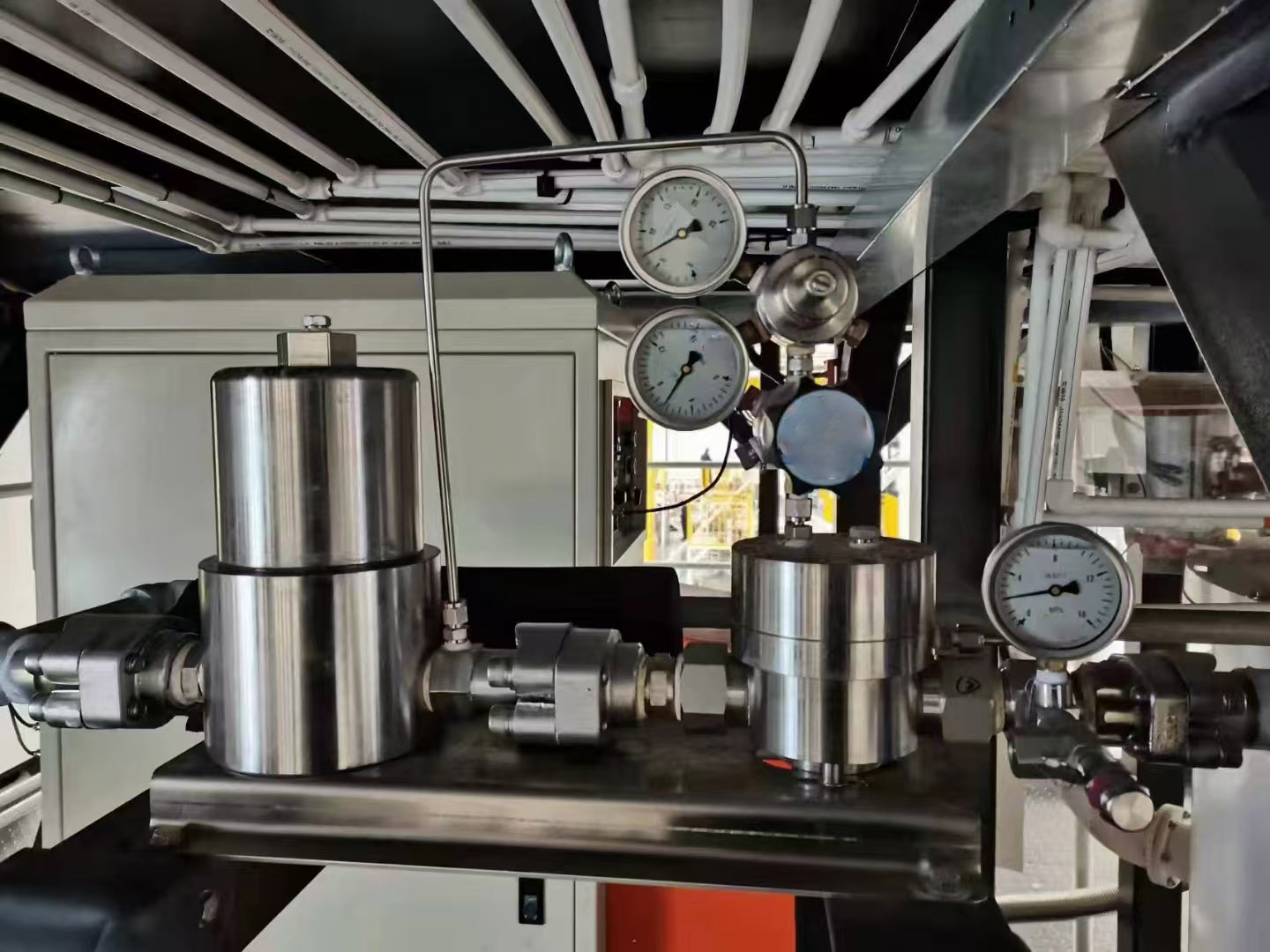

Scenariusze zastosowań i sugestie wyboru
Scenariusze, w których obowiązkowy jest manometr odporny na trzęsienia ziemi
·Środowisko o silnych wibracjach: Maszynownia statku (przyspieszenie drgań większe niż 5 m/s²), kruszarki górnicze, wybrane modele montażu osiowego.
Pulsujące medium ciśnieniowe: Wylot sprężarki tłokowej (pulsacja do 0,2 MPa), układ hydrauliczny wtryskarki (częstotliwość udarów 30-50 Hz). Preferuj konstrukcje ze śrubami zderzakowymi.

Kluczowe parametry doboru
·Zakres: Obejmuje 1,5-krotność ciśnienia roboczego (na przykład dla warunków pracy 10 MPa wybierz 0 - 16 MPa). Unikanie długotrwałej pracy w pełnym zakresie, aby zapobiec zmęczeniu rurki sprężyny.
·Połączenie: Wybierz odpowiedni gwint w zależności od wyposażenia (np. G1/2, M20*1,5). W przypadku mediów korozyjnych należy stosować złącza ze stali nierdzewnej 316L.

Konserwacja i instalacja: Wydłużona żywotność
·Specyfikacja montażu: Zamontuj pionowo i upewnij się, że płyn tłumiący jest równomiernie rozprowadzony. Kąt nachylenia powinien wynosić ≤ 30°; w przypadku głównych źródeł wibracji należy w razie potrzeby dodać rurę buforową.
·Regularna konserwacja: Kalibracja raz na 24 miesiące. W środowiskach o wysokiej temperaturze (powyżej 80°C) należy sprawdzać stan oleju silikonowego co 12 miesięcy. Jeśli olej zmętnieje lub wycieknie, należy go natychmiast wymienić.
· Ekstremalne warunki pracy: -20℃ i poniżej: Zabrania się stosowania termometrów wypełnionych olejem i gliceryną. Dostępny jest alternatywny niskotemperaturowy olej silikonowy. W środowiskach silnie korozyjnych należy regularnie sprawdzać integralność warstwy pasywacyjnej powierzchni stali nierdzewnej.

Wybór i zastosowanie manometrów odpornych na wstrząsy wymaga połączenia technologii i doświadczenia. Od podstawowych zastosowań przemysłowych YN-60 po złożone warunki pracy YN-150ZQ, od ekonomii stopów miedzi po wysoką odporność na korozję stali nierdzewnej 316L, każdy szczegół odzwierciedla kunszt wzornictwa przemysłowego. Wybierz specjalne manometry Wuxi, aby zabezpieczyć bezpieczeństwo swojej produkcji przemysłowej.
