Jak działa magnetyczny wskaźnik poziomu klapy? Artykuł wyjaśni Ci to jasno!

W rozległym systemie produkcji przemysłowej pomiar poziomu cieczy jest jak precyzyjne „mądre oko”, odgrywając kluczową rolę w zapewnieniu stabilnego i wydajnego przebiegu procesu produkcyjnego. Od dużych zbiorników magazynowych w przemyśle petrochemicznym, przez zbiorniki wody kotłowej w energetyce, aż po zbiorniki produkcyjne w przemyśle spożywczym i napojów, dokładne wykrywanie poziomu cieczy ma ogromne znaczenie. Magnetyczny wskaźnik poziomu klapowy, dzięki unikalnej zasadzie działania i wyjątkowym zaletom w zakresie wydajności, stał się zaufanym narzędziem do pomiaru poziomu cieczy w wielu dziedzinach przemysłu.

I. Zasada działania: Genialne połączenie pływalności i magnetyzmu

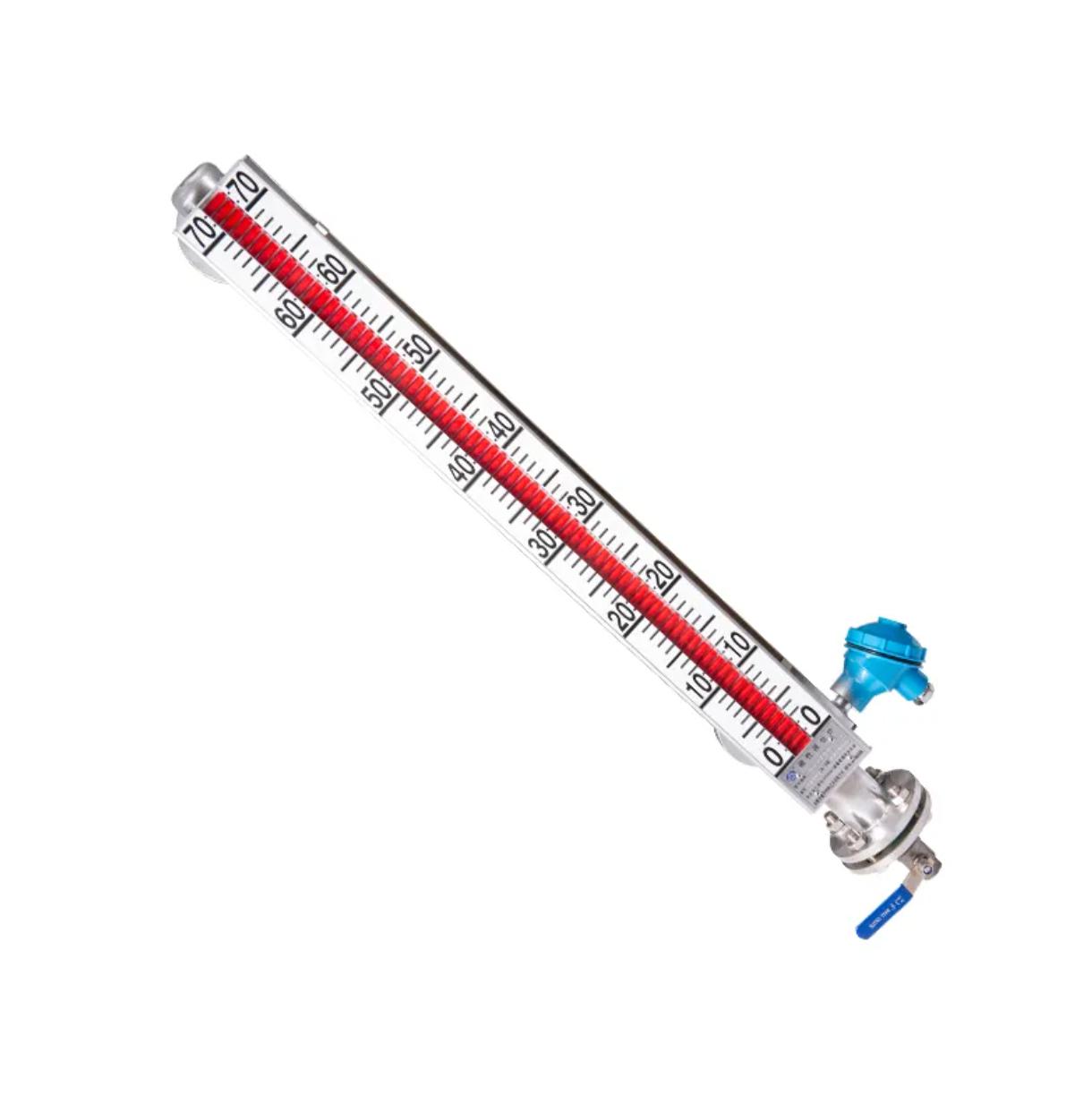

Konstrukcja magnetycznego wskaźnika poziomu klapowego inspirowana jest zasadą wyporu i oddziaływaniem magnetyzmu. Składa się głównie z głównej rurki podłączonej do mierzonego pojemnika, pływaka magnetycznego z magnesami trwałymi wewnątrz i zewnętrznego panelu wyświetlacza (składającego się z czerwonych i białych dwukolorowych odwracanych kolumn magnetycznych). Gdy zmienia się poziom cieczy w mierzonym pojemniku, pływak magnetyczny wewnątrz głównej rurki będzie się synchronicznie poruszać w górę i w dół w wyniku efektu wyporu. Co więcej, stal z magnesami trwałymi wewnątrz pływaka napędza magnetyczną kolumnę odchylaną na zewnętrznym panelu wyświetlacza, obracając się o 180 stopni poprzez efekt sprzężenia magnetycznego. Kiedy poziom cieczy wzrasta, odwracana kolumna zmienia kolor z białego na czerwony; gdy poziom cieczy spadnie, kolumna odwracania zmienia kolor z czerwonego na biały. Dzięki zmianie koloru odwracanej kolumny ludzie mogą intuicyjnie i wyraźnie odczytać wysokość poziomu cieczy, uzyskując wizualne monitorowanie poziomu cieczy. Ta bezkontaktowa metoda pomiaru nie tylko pozwala uniknąć usterek spowodowanych tarciem mechanicznym w tradycyjnych urządzeniach mierniki poziomu cieczy , ale także zapewnia bezpieczeństwo i niezawodność procesu pomiarowego. Nawet w trudnych warunkach przemysłowych może działać stabilnie.

II. Zalety produktu: W pełni spełnia wymagania przemysłowe
Intuicyjny i przejrzysty wyświetlacz
Panel wyświetlacza magnetycznego wskaźnika poziomu z klapką został zaprojektowany wyjątkowo. Oznaczenia skali i cyfry zostały pogrubione, co znacznie poprawia widoczność i kąt widzenia. Niezależnie od tego, czy znajdują się w zewnętrznych zbiornikach magazynowych narażonych na silne światło, czy w halach produkcyjnych przy słabym oświetleniu, operatorzy mogą łatwo i szybko odczytać dane dotyczące poziomu cieczy. Dwukolorowa konstrukcja odwracanej kolumny jeszcze bardziej przyciąga wzrok i jest wyraźnie widoczna w różnych warunkach oświetlenia otoczenia, zapewniając dużą wygodę monitorowania poziomu cieczy podczas procesu produkcyjnego.

Wygodny w montażu i konserwacji
Przyjęto konstrukcję modułową z prostą konstrukcją główną. Główne elementy obejmują rurę główną, pływak, panel wyświetlacza i kołnierz przyłączeniowy. Nie ma skomplikowanych ruchomych części. Metody instalacji są elastyczne i różnorodne. Wersja montowana z boku nadaje się do dużych kontenerów pionowych, takich jak zbiorniki do przechowywania oleju i zbiorniki na wodę przeciwpożarową; typ montowany od góry jest przeznaczony do zbiorników kulistych, zbiorników poziomych itp., gdzie górny otwór jest ograniczony. Ponadto płynowskaz wyposażony jest w zawór odcinający. Gdy na późniejszym etapie konieczne jest czyszczenie, konserwacja lub wymiana podzespołów, można z niej korzystać bez zatrzymywania maszyny, skutecznie redukując koszty i czas konserwacji oraz poprawiając wydajność produkcji.

Powszechna użyteczność
Ma doskonałe właściwości odporności na ciśnienie i temperaturę. Górna granica ciśnienia roboczego może osiągnąć 1,0 MPa, a zakres temperatur roboczych obejmuje -20 ℃ do 200 ℃. Może przystosować się do ekstremalnych warunków pracy, takich jak para o wysokiej temperaturze i skroplony gaz o niskiej temperaturze. W przypadku mediów lepkich lub łatwo krzepnących można opcjonalnie wybrać płaszcz parowy lub elektryczne urządzenie grzewcze, aby zapewnić płynność medium podczas procesu pomiaru i zagwarantować dokładność pomiaru. Działa również wyjątkowo dobrze pod względem właściwości antykorozyjnych i przeciwwybuchowych. Oferuje wskaźniki poziomu cieczy z wkładką wewnętrzną i tworzywami sztucznymi, zaprojektowane specjalnie do pracy w trudnych środowiskach korozyjnych, odporne na silne media korozyjne, takie jak kwas fluorowodorowy i stężony kwas siarkowy. Jednocześnie uzyskał podwójne certyfikaty na typ ognioszczelny (Exd IIC T6 Gb) i typ iskrobezpieczny (Ex ia IIC T6 Ga), o stopniu ochrony IP66/IP67. Można go bezpiecznie stosować w magazynach i transporcie ropy i gazu, a także w zakładach farmaceutycznych i innych miejscach łatwopalnych i wybuchowych.

Wysoka precyzja i niezawodność:
Dzięki stabilnej konstrukcji i zaawansowanym zasadom pomiaru, magnetyczny wskaźnik poziomu klapowy charakteryzuje się dużą dokładnością pomiaru, a błąd można kontrolować w niewielkim zakresie. Podczas długotrwałego użytkowania nie jest łatwo podatny na zakłócenia zewnętrzne i zawsze może utrzymać niezawodne działanie, dostarczając dokładnych danych o poziomie cieczy do produkcji przemysłowej i skutecznie unikając awarii sprzętu i wypadków produkcyjnych spowodowanych nieprawidłowym poziomem cieczy.

III. Obszary zastosowań: Ułatwianie rozwoju różnych gałęzi przemysłu
Przemysł naftowy i chemiczny
Podczas procesów rafinacji ropy naftowej i produkcji chemicznej ogromne znaczenie ma monitorowanie poziomu cieczy w różnych zbiornikach magazynowych i reaktorach. Magnetyczne wskaźniki poziomu klapowe mogą wyświetlać w czasie rzeczywistym wysokość poziomu cieczy w ropie naftowej, produktach rafinacji ropy naftowej i surowcach chemicznych. W połączeniu z przełącznikami magnetycznymi mogą realizować funkcje alarmu wysokiego i niskiego poziomu cieczy, skutecznie zapobiegając takim zdarzeniom, jak przepełnienie lub opróżnienie zbiornika. Na przykład w obszarze zbiorników magazynowych dużej rafinerii ropy naftowej, stosując magnetyczne klapowe wskaźniki poziomu w połączeniu z zautomatyzowanym systemem sterowania, można osiągnąć zdalne monitorowanie i automatyczne uzupełnianie płynu, znacznie zwiększając bezpieczeństwo produkcji i efektywność zarządzania.

Przemysł energetyczny
Poziom wody w zbiorniku wody kotłowej jest kluczowym wskaźnikiem bezpiecznej pracy elektrowni. Magnetyczny wskaźnik poziomu klapowy, dzięki konstrukcji odpornej na wysokie temperatury i izolacjom płaszcza parowego, może dokładnie mierzyć poziom wody w temperaturach powyżej 200 ℃. Może także wykrywać i zapobiegać wypadkom związanym z suchym spalaniem kotła lub przepełnieniem wody spowodowanym fałszywym poziomem wody. Dzięki zastosowaniu zaawansowanych magnetycznych klapowych wskaźników poziomu w pewnej elektrowni cieplnej, błąd pomiaru poziomu wody został znacznie zmniejszony, znacznie poprawiła się stabilność pracy oraz zapewniono ciągłe i stabilne dostawy energii elektrycznej.

Przemysł spożywczy i napojów
W higienicznym środowisku produkcyjnym wymagania higieniczne dotyczące sprzętu do pomiaru poziomu cieczy są niezwykle wysokie. Magnetyczny wskaźnik poziomu klapki z tworzywa sztucznego wykorzystuje korpusy z materiału FDA i pierścienie uszczelniające dopuszczone do kontaktu z żywnością, a jego całkowicie zamknięta konstrukcja skutecznie zapobiega rozwojowi bakterii. Jest szeroko stosowany do monitorowania poziomu cieczy w urządzeniach takich jak zbiorniki do fermentacji piwa i zbiorniki do przechowywania produktów mlecznych, zapewniając bezpieczeństwo higieniczne i stabilność jakości procesu produkcji żywności i napojów.

IV .Miejsce instalacji i wymagania środowiskowe
Kontrola pionowości: Korpus płynowskazu musi być ustawiony całkowicie prostopadle do podłoża, z błędem kąta nachylenia ≤ 2°. Zaleca się kalibrację za pomocą wskaźnika poziomu. Podczas montażu zaleca się zarezerwować przestrzeń ≥ 100 mm u dołu korpusu i margines ≥ 50 mm u góry, aby uniknąć wpływu rozszerzalności cieplnej i kurczenia się.
Unikaj źródeł zakłóceń: Instalacja jest zabroniona w silnych polach magnetycznych (w promieniu 30 metrów od dużych silników), obszarach o silnych wibracjach (intensywność wibracji > 5 mm/s) lub obszarach ze źródłami promieniowania o wysokiej temperaturze (>60 ℃). Może to prowadzić do awarii sprzęgła magnetycznego lub uszkodzenia mechanicznego.
Kompatybilność z mediami: Materiał korpusu (np. 304SS/316L) musi być odporny na korozję medialną, a na powierzchni uszczelniającej kołnierza należy zastosować uszczelki PTFE. W przypadku mediów o nadmiernej zawartości chlorków należy wybierać materiały ze stali nierdzewnej dwufazowej.

Unikaj źródeł zakłóceń: Instalacja jest zabroniona w silnych polach magnetycznych (w promieniu 30 metrów od dużych silników), obszarach o silnych wibracjach (intensywność wibracji > 5 mm/s) lub obszarach ze źródłami promieniowania o wysokiej temperaturze (>60 ℃). Może to prowadzić do awarii sprzęgła magnetycznego lub uszkodzenia mechanicznego.
Kompatybilność z mediami: Materiał korpusu (np. 304SS/316L) musi być odporny na korozję medialną, a na powierzchni uszczelniającej kołnierza należy zastosować uszczelki PTFE. W przypadku mediów o nadmiernej zawartości chlorków należy wybierać materiały ze stali nierdzewnej dwufazowej.
