Wskaźnik ciśnienia: kompleksowa interpretacja od szczegółów budowy do mechanizmu operacyjnego

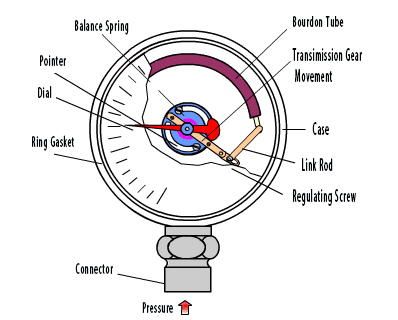

1. Główna struktura manometru

01 Element wrażliwy elastyczny

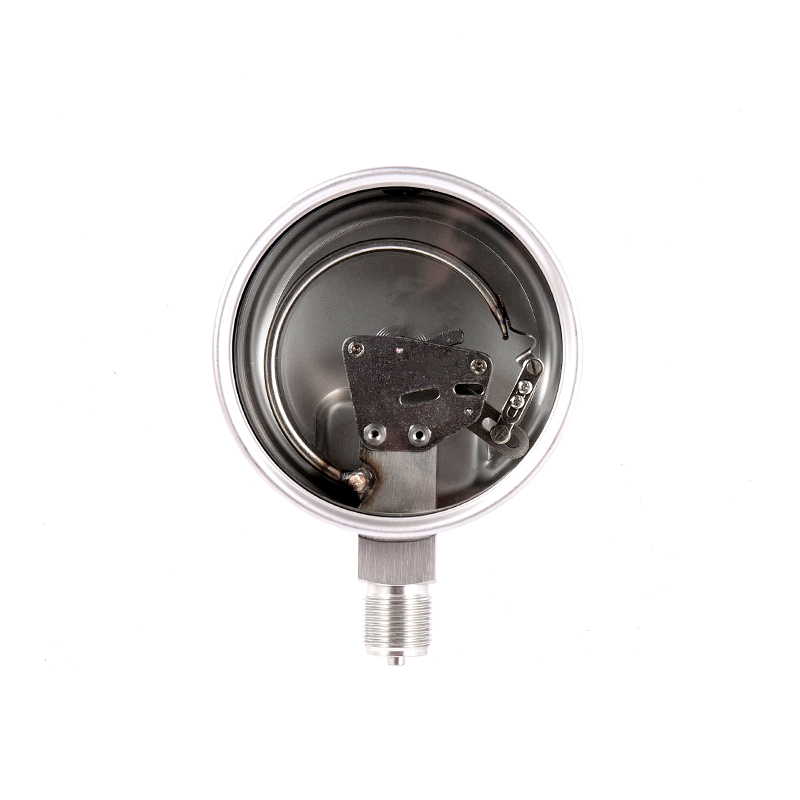

· Rurka Bourdona: najczęstszy element elastyczny, ma postać kształtu C, spiralnego lub spiralnego i jest wykonany ze stopu miedzi lub stali nierdzewnej. Gdy wnętrze jest pod ciśnieniem, rurka Bourdon rozciąga się na zewnątrz, powodując obrót wskaźnika.
· Membrana: zastosowana do pomiaru niskiego ciśnienia i korozji Meduim, wykonanego z metalu lub gumy, które odkształcą się po wpływie na ciśnienie.
· Bellows: Nadaje się do pomiaru bardzo małych ciśnień, z dużą deformacją i wysoką czułość.

02 Przekładnia tranzyncyjna
· Połącz link: Podłącz elastyczne elementy i mechanizm przekładni, aby przesyłać przemieszczenie deformacji.
· Przekładnia w kształcie wentylatora: przekształca ruch liniowy w ruch obrotowy i wzmacnia kąt ugięcia wskaźnika.
· Mały sprzęt: Sieci z biegiem sektorowym i napędza wałek wskaźnika do obrócenia.

03 Urządzenie wskazujące
· Wskaźnik: Wyświetla bieżącą wartość ciśnienia i jest zwykle używany w połączeniu z pokrętłem.
· Wybór: Wskazuje jednostki ciśnieniowe (MPA, pasek, psi itp.), A różne zakresy pomiarów odpowiadają różnym zakresom skali.

04 Komponenty powłoki i łączące
· Przypadek: Chroni mechanizm wewnętrzny. Materiał to plastik, stal nierdzewna lub stop aluminium. Niektóre odporne na wstrząsy Wskaźniki ciśnienia są wypełnione olejem (takim jak olej silikonowy lub gliceryna) w środku w celu zmniejszenia wibracji.
· Połączenie: Służy do podłączenia testowanego systemu. Wspólne standardy wątków obejmują G1/2, NPT, BSP itp.


2. Zasada pracy wskaźnika ciśnienia

01 Rozmnażanie ciśnienia
· Zmierzone pożywkę (gaz lub ciecz) wchodzi do manometru przez interfejs i działa na element elastyczny (taki jak rurka bourdon, przepona lub miech).

02 Deformacja elementu elastycznego
· Ripka Bourdona Rodzaj: Wraz ze wzrostem ciśnienia rurka Bourdon stopniowo prostuje się (w przypadku rurki w kształcie litery C) lub rozszerza (w przypadku rurki spiralnej) z powodu ciśnienia wewnętrznego, co powoduje przemieszczenie.
· Typ przepony: Ciśnienie powoduje, że środek przepony ulega deformacji zginania, a przemieszczenie zmienia się w zależności od ciśnienia.
· Bolds Typ: Rozszerzenie osiowe i skurcz, odpowiednie do pomiaru bardzo małych ciśnień.

03 mechaniczna wzmocnienie transmisji
Niewielkie odkształcenie elementu sprężystego jest przesyłane przez mechanizm łączenia z przełożeniem sektorowym, który następnie napędza małe koła zębate do obrócenia i spowodowania odchylenia wskaźnika. Funkcją systemu mechanizmu przekładni jest wzmocnienie przesunięcia, umożliwiając wskaźnik wyraźne wskazanie wartości ciśnienia.

04 Wskazanie wskaźnika
Wskaźnik porusza się na tarczy i wskazuje odpowiednią wartość ciśnienia. Na przykład:
· Gdy ciśnienie wynosi 0, wskaźnik powinien wskazać znak „0” (jeśli nie jest dokładny, wymagana jest zerowa regulacja).
· Gdy ciśnienie wzrasta w budowaniu mięśni, wskaźnik obraca się zgodnie z ruchem wskazówek zegara, co wskazuje na wartość ciśnienia prądu.

05 Mechanizm powrotu do zera
Po uwolnieniu ciśnienia element elastyczny powraca do swojego pierwotnego stanu, a wskaźnik przenosi się z powrotem do zerowej pozycji pod działaniem sprężyny włosów (lub sprężyny).


3. Zasada pracy specjalnych rodzajów wskaźników ciśnienia
01 Odporny na wstrząsy wskaźnik ciśnienia
· Wewnętrzne napełnianie oleju (olej silikonowy lub gliceryna) w celu zmniejszenia wpływu na wskaźnik podczas wibracji
· Nadaje się do środowisk wibracyjnych, takich jak maszyny hydrauliczne i sprężarki

02 Manom różnicowych ciśnienia
· Za pomocą podwójnej rurki Bourdon lub podwójnej struktury przepony mierzy różnicę między dwoma źródłami ciśnienia.
· Używany do monitorowania filtrów, liczników przepływu i innych powiązanych zastosowań.

03 cyfrowy manometra ciśnienia
· Użyj czujników ciśnienia (takich jak piezorezystyczne lub pojemnościowe), aby przekształcić sygnały ciśnienia w sygnały elektryczne, które są następnie przetwarzane i wyświetlane cyfrowo.
· Może wyświetlać sygnały 4-20 mA lub RS485, które jest odpowiednie do automatycznej kontroli.

4. Summarize

· Mechaniczny manometra: na podstawie deformacji elementu sprężystego w połączeniu z obrotem biegu, ma prostą konstrukcję i jest łatwy w utrzymaniu.
· Elektroniczny manom ciśnienia: wyświetlacz cyfrowy czujnika, wysoka dokładność, zdolna do zdalnej transmisji danych
· Kryteria wyboru: Wybierz odpowiedni typ na podstawie medium, zakresu ciśnienia i środowiska (wibracje, korozja).

Chociaż wskaźnik ciśnienia jest niewielki, ma zasadnicze znaczenie w bezpieczeństwie przemysłowym. Prawidłowe użycie i konserwacja może zapewnić długoterminową stabilną działanie.
