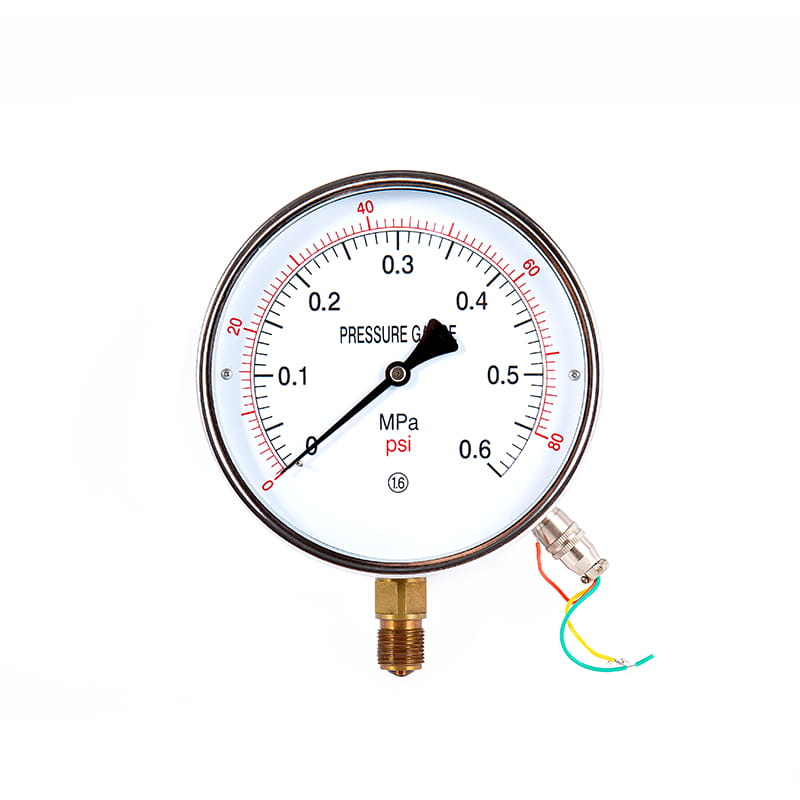

1. Wprowadzenie do manometrów

1.1 Co to jest manometr?

A manometr to urządzenie służące do pomiaru siły wywieranej przez płyn – gaz lub ciecz – w układzie. Zapewnia wizualne lub cyfrowe wskazanie poziomów ciśnienia, pomagając operatlubom utrzymać bezpieczną i wydajną pracę w różnych zastosowaniach przemysłowych, komercyjnych i mieszkaniowych. Manometry to podstawowe narzędzia w inżynierii, produkcji, HVAC, systemach motlubyzacyjnych, urządzeniach medycznych i niezliczonych innych dziedzinach, w których monitorowanie ciśnienia ma kluczowe znaczenie.

Większość manometrów mierzy ciśnienie w stosunku do ciśnienia atmosferycznego (tzw ciśnienie manometryczne ), chociaż wiele wyspecjalizowanych przyrządów mierzy również ciśnienie bezwzględne lub różnicowe. Niezależnie od tego, czy są to mechaniczne czy elektroniczne, manometry odgrywają kluczową rolę w zapewnianiu wydajności sprzętu, bezpieczeństwa i zgodności z normami branżowymi.

1.2 Dlaczego manometry są ważne?

Manometry są niezbędne z kilku ważnych powodów:

• Zapewnienie bezpieczeństwa: Wiele systemów przemysłowych działa pod wysokim ciśnieniem. Zróbkładny pomiar ciśnienia pomaga zapobiegać awariom sprzętu, wyciekom i katastrofalnym wypadkom.

• Optymalizacja wydajności: Właściwy poziom ciśnienia zapewnia wydajne działanie pomp, sprężarek, bojlerów i układów hydraulicznych.

• Zgodność z przepisami: Wiele gałęzi przemysłu — takich jak ropa i gaz, przetwórstwo chemiczne i farmaceutyka — wymaga udokumentowanego monitorowania ciśnienia w celu zapewnienia bezpieczeństwa i kontroli jakości.

• Rozwiązywanie problemów: Nieprawidłowe odczyty ciśnienia pomagają zidentyfikować problemy, takie jak blokady, wycieki, nieprawidłowe działanie zaworów lub nieefektywność systemu.

• Redukcja kosztów: Monitorowanie i utrzymywanie prawidłowego ciśnienia zmniejsza zużycie sprzętu i zmniejsza zużycie energii.

Bez niezawodnego pomiaru ciśnienia operacje przemysłowe byłyby znacznie mniej przewidywalne i znacznie bardziej niebezpieczne.

1.3 Krótka historia pomiaru ciśnienia

Ewolucja pomiaru ciśnienia obejmuje ponad trzy stulecia:

• Początki XVII wieku: Badanie ciśnienia rozpoczęło się od pionierów takich jak Ewangelisty Torricellego , który wynalazł pierwszy barometr rtęciowy w 1643 r. Położyło to podwaliny pod zrozumienie ciśnienia atmosferycznego.

• Innowacja rurki Bourdona (1849): Inżynier francuski Eugeniusz Bourdon wprowadził manometr z rurką Bourdona, urządzenie mechaniczne nadal szeroko stosowane. Jego prosta, solidna konstrukcja odmieniła branże, zapewniając dokładny i niedrogi pomiar ciśnienia.

• Rewolucja przemysłowa: W miarę upowszechniania się silników parowych, kotłów i ciężkich maszyn, manometry stały się niezbędne dla bezpiecznej pracy.

• Postęp XX wieku: Czujniki elektroniczne, przetworniki ciśnienia i manometry cyfrowe zapewniły niespotykaną dotąd dokładność i możliwości gromadzenia danych.

• Era nowożytna: Dzisiejsze pomiary ciśnienia obejmują czujniki bezprzewodowe, inteligentne mierniki obsługujące IoT i ultraprecyzyjne instrumenty cyfrowe stosowane w lotnictwie, energetyce i zaawansowanej produkcji.

2.Rodzaje manometrów

Manometry są dostępne w wielu wersjach dostosowanych do różnych zakresów ciśnienia, typów mediów i warunków środowiskowych. Ogólnie można je podzielić na trzy główne kategorie: mechaniczne , elektroniczny , i specjalność manometry. Zrozumienie tych typów pomaga użytkownikom wybrać odpowiedni miernik do ich konkretnego zastosowania.

---

2.1 Manometry mechaniczne

Manometry mechaniczne są najczęściej stosowane i opierają się na elementach elastycznych, które odkształcają się pod ciśnieniem. Ich prostota, trwałość i niezależność od zasilania elektrycznego sprawiają, że idealnie nadają się do środowisk przemysłowych.

2.1.1 Manometry z rurką Bourdona

The Rurka Bourdona jest najczęstszą konstrukcją mechanicznego manometru. Składa się z zakrzywionej, pustej w środku metalowej rurki, która prostuje się pod wpływem ciśnienia. Ruch przenosi się na wskazówkę na tarczy wskaźnika.

Rurka Bourdona typu C

• Najbardziej standardowy projekt.

• Półokrągły kształt tuby.

• Nadaje się do średnich i wysokich ciśnień.

• Stosowany w przemyśle naftowym i gazowym, układach hydraulicznych i ogólnych maszynach przemysłowych.

Spiralna rurka Bourdona

• Wykonane ze zwiniętej rurki w kształcie spirali.

• Umożliwia większy przesuw wolnego końca tubusu, poprawiając czułość.

• Używany do przyrządów przemysłowych o większej dokładności.

Spiralna rurka Bourdona

• Metalowa rurka zwinięta w kształt spirali.

• Oferuje najwyższą zdolność przemieszczania spośród konstrukcji Bourdona.

• Idealny do zastosowań wysokociśnieniowych i precyzyjnych pomiarów.

2.1.2 Manometry membranowe

Manometry membranowe wykorzystują a elastyczna membrana który ugina się pod wpływem nacisku. Są idealne dla:

• Pomiar zakresów niskiego ciśnienia

• Media żrące

• Lepkie lub zanieczyszczone płyny

Typowe zastosowania obejmują przetwórstwo żywności, farmaceutyki i zakłady chemiczne.

2.1.3 Wskaźniki mieszkowe

Mierniki mieszkowe składają się z: falisty element cylindryczny który rozszerza się lub kurczy pod wpływem nacisku.

• Nadaje się do niskiego i umiarkowanego ciśnienia

• Zapewniają doskonałą czułość

• Często stosowany w systemach HVAC, regulatorach gazu i sprzęcie laboratoryjnym

---

2.2 Elektroniczne manometry

Elektroniczne manometry przekształcają ciśnienie na sygnał elektryczny za pomocą czujników, takich jak piezoelektryczne, tensometryczne lub elementy pojemnościowe.

2.2.1 Przetworniki ciśnienia

A przetwornik ciśnienia wytwarza moc elektryczną (miliwolty, wolty lub mA) proporcjonalną do ciśnienia.

• Służy do gromadzenia danych

• Niezbędne do automatyzacji i zdalnego monitorowania

• Powszechnie stosowane w lotnictwie, testach motoryzacyjnych i przemysłowych systemach sterowania

2.2.2 Przetworniki ciśnienia

Nadajniki to zaawansowane przetworniki, które obejmują kondycjonowanie sygnału i zapewniają standardowe wyjścia, takie jak 4–20 mA .

• Zbudowany do trudnych warunków przemysłowych

• Stosowany w zakładach naftowych i gazowych, przetwórstwie chemicznym i uzdatnianiu wody

• Oferują wysoką dokładność i długoterminową stabilność

2.2.3 Manometry cyfrowe

Wskaźniki cyfrowe są wyposażone w czujniki elektroniczne połączone z cyfrowym wyświetlaczem.

• Łatwe do odczytania cyfry zastępujące tarcze analogowe

• Często obejmują funkcje takie jak rejestrowanie danych, przechwytywanie wartości szczytowych lub łączność bezprzewodowa

• Idealny do kalibracji w terenie, testowania i zastosowań przenośnych

---

2.3 Manometry specjalne

Manometry te zaprojektowano z myślą o wyjątkowych warunkach pomiarowych.

2.3.1 Manometry różnicy ciśnień

Manometry różnicowe mierzą różnicę ciśnień pomiędzy dwoma punktami.
Aplikacje:

• Monitorowanie filtrów

• Pomiar przepływu

• Równoważenie ciśnienia w pomieszczeniach czystych i HVAC

2.3.2 Manometry ciśnienia bezwzględnego

Bezwzględne mierniki ciśnienia odniesienia w stosunku do a idealna próżnia .
Używany do:

• Badania naukowe

• Testy lotnicze

• Wysokoprecyzyjne procesy przemysłowe

2.3.3 Wakuometry

Wakuometry mierzą ciśnienie poniżej poziomu atmosferycznego. Typy obejmują:

• Mechaniczne próżniomierze

• Wskaźniki przewodności cieplnej

• Wskaźniki jonizacji

Powszechnie stosowane w systemach laboratoryjnych, pompach próżniowych, produkcji półprzewodników i chłodnictwie.

3.Jak działają manometry

Zrozumienie sposobu działania manometrów pomaga użytkownikom wybrać właściwy typ i zapewnia prawidłową instalację i konserwację. Chociaż konstrukcje są różne, wszystkie manometry działają poprzez przekształcenie siły wywieranej przez płyn na czytelną wartość.

---

3.1 Zasada działania wskaźników mechanicznych

Mechaniczne manometry polegają na odkształcenie sprężyste . Pod wpływem nacisku na element wewnętrzny zmienia on kształt. Ruch ten przekłada się na wskazówkę lub wskaźnik miernika.

Kluczowe elementy mechaniczne obejmują:

Mechanizm z rurką Bourdona

• Zakrzywiona, pusta metalowa rurka otrzymuje ciśnienie wewnętrzne.

• Wraz ze wzrostem ciśnienia rurka lekko się prostuje.

• Powstały ruch jest wzmacniany przez koła zębate i dźwignie, przesuwające wskazówkę.

• Idealny do średnich i wysokich ciśnień oraz do ogólnych zastosowań przemysłowych.

Działanie membrany

• Cienka, okrągła metalowa membrana ugina się pod ciśnieniem.

• Ugięcie wzmacnia się poprzez połączenie mechaniczne.

• Nadaje się do pomiarów niskociśnieniowych i mediów korozyjnych lub lepkich.

Funkcja miecha

• Szereg koncentrycznych metalowych fałd rozszerza się lub kurczy pod wpływem zmian ciśnienia.

• Zapewnia doskonałą czułość i precyzję.

• Stosowany w HVAC, regulacji gazu i pomiarze niskiego ciśnienia.

Manometry mechaniczne cenione są za prostotę, trwałość i niezależność od zasilania elektrycznego, co czyni je niezbędnymi w przemyśle ciężkim.

---

3.2 Zasada działania wskaźników elektronicznych

Elektroniczne manometry polegają na czujniki wrażliwe na nacisk które przekształcają siłę mechaniczną w sygnał elektryczny.

Typowe technologie czujników:

Czujniki tensometryczne

• Ciśnienie odkształca metalową membranę.

• Tensometry wykrywają odkształcenie jako zmianę oporu elektrycznego.

• Wysoka dokładność i doskonała stabilność długoterminowa.

Czujniki piezoelektryczne

• Ciśnienie przyłożone do kryształów piezoelektrycznych generuje ładunek elektryczny.

• Bardzo czuły, odpowiedni do ciśnienia dynamicznego lub pulsującego.

Czujniki pojemnościowe

• Ciśnienie zmienia odległość pomiędzy dwiema płytkami kondensatora.

• Idealny do zastosowań niskociśnieniowych z dużą czułością.

Przetwarzanie sygnału

Manometry elektroniczne przetwarzają sygnał wyjściowy czujnika na cyfrowe lub analogowe sygnały elektryczne:

• Sygnały miliwoltowe (mV).

• Wyjścia napięciowe (0–5 V, 0–10 V)

• Pętle prądowe (4–20 mA)

Sygnały te mogą zasilać rejestratory danych, systemy sterowania lub moduły wyświetlaczy. Cyfrowe manometry integrują tę funkcjonalność w jednym kompaktowym urządzeniu, oferując precyzyjne i łatwe do odczytania pomiary.

---

3.3 Zrozumienie jednostek ciśnienia (PSI, bar, kPa itp.)

Ciśnienie można mierzyć za pomocą kilku popularnych jednostek, a zrozumienie ich zapewnia trafną interpretację.

Popularne jednostki ciśnienia:

• PSI (funty na cal kwadratowy)
  Najczęściej spotykany w USA. Stosowany w systemach motoryzacyjnych, HVAC i przemysłowych.

• Bar
  Szeroko stosowane w Europie i przemyśle międzynarodowym.
  1 bar ≈ ciśnienie atmosferyczne na poziomie morza (14,5 psi).

• kPa (kilopaskal)
  Standardowa jednostka metryczna ciśnienia.
  Często używane w zastosowaniach naukowych i inżynieryjnych.

• MPa (megapaskal)
  Powszechne w wysokociśnieniowych układach hydraulicznych.

• inHg / mmHg
  Stosowany do pomiaru próżni i ciśnienia barometrycznego.

• Torr
  Wyspecjalizowana jednostka naukowa (1 Torr ≈ 1 mmHg).

Manometr a ciśnienie bezwzględne:

• Ciśnienie manometryczne (PSIG)
  Mierzy ciśnienie w stosunku do ciśnienia atmosferycznego.
  Większość przemysłowych manometrów tego używa.

• Ciśnienie bezwzględne (PSIA)
  Mierzy ciśnienie w stosunku do podciśnienia.
  Wymagane w przypadku procesów o wysokiej precyzji, takich jak przemysł lotniczy lub prace naukowe.

Zrozumienie sposobu działania manometrów i różnic w jednostkach ciśnienia zapewnia dokładny wybór, instalację i rozwiązywanie problemów w środowiskach przemysłowych i komercyjnych.

4.Zastosowanie manometrów

Manometry są niezbędnymi narzędziami w niezliczonych gałęziach przemysłu. Ich zdolność do monitorowania i kontrolowania ciśnienia płynu sprawia, że ​​mają kluczowe znaczenie dla bezpieczeństwa, optymalizacji wydajności, zgodności z wymogami ochrony środowiska i ochrony sprzętu. Poniżej znajdują się główne sektory, w których manometry odgrywają kluczową rolę.

---

4.1 Zastosowania przemysłowe

4.1.1 Przemysł naftowy i gazowy

W sektorze ropy i gazu manometry pomagają radzić sobie z ekstremalnymi warunkami ciśnieniowymi podczas wierceń, wydobycia i rafinacji.
Typowe zastosowania obejmują:

• Monitorowanie ciśnienia w głowicy odwiertu

• Zapewnienie bezpieczeństwa rurociągów i sprężarek

• Pomiar ciśnienia w procesach separacji i rafinacji

• Wykrywanie wycieków i zapobieganie wydmuchom

Mechaniczne mierniki z rurką Bourdona i solidne przetworniki elektroniczne są powszechnie stosowane ze względu na ich trwałość w trudnych warunkach.

4.1.2 Przetwarzanie chemiczne

Zakłady chemiczne wymagają precyzyjnej kontroli ciśnienia, aby utrzymać wydajność reakcji i uniknąć niebezpiecznych warunków.
Zastosowania obejmują:

• Monitorowanie ciśnienia w reaktorze

• Zarządzanie korozyjnymi układami cieczy i gazów

• Ochrona pomp, wymienników ciepła i linii technologicznych

Manometry membranowe i uszczelnienia chemiczne są szeroko stosowane, ponieważ są odporne na media korozyjne i lepkie.

4.1.3 Oczyszczanie wody i ścieków

W zakładach uzdatniania wody manometry pomagają zapewnić stałą wydajność systemu i zgodność z przepisami ochrony środowiska.
Kluczowe zastosowania:

• Monitorowanie wlotu i wylotu pompy

• Kontrola różnicy ciśnień w systemie filtracyjnym

• Regulacja ciśnienia w rurociągach

• Monitorowanie systemów napowietrzania i dozowania środków chemicznych

Manometry różnicowe są szczególnie przydatne do monitorowania wydajności filtrów.

---

4.2 Systemy HVAC

Systemy ogrzewania, wentylacji i klimatyzacji opierają się na manometrach, aby zapewnić prawidłowy przepływ powietrza, ilość czynnika chłodniczego i równowagę systemu.
Typowe zastosowania:

• Pomiar ciśnienia czynnika chłodniczego w układach chłodzenia

• Monitorowanie ciśnienia w kotle

• Kontrola instalacji wody lodowej i pary

• Równoważenie ciśnienia powietrza w pomieszczeniu czystym lub w szpitalu

Specjaliści z branży HVAC często korzystają z cyfrowych manometrów ze względu na ich dokładność i wygodę podczas diagnostyki na miejscu.

---

4.3 Przemysł motoryzacyjny

Pomiar ciśnienia jest niezbędny dla bezpieczeństwa, wydajności i wydajności pojazdu.
Zastosowania motoryzacyjne obejmują:

• Monitorowanie ciśnienia w oponach

• Pomiar ciśnienia oleju

• Próba ciśnieniowa układu wtrysku paliwa

• Monitorowanie ciśnienia doładowania turbosprężarki

• Diagnostyka układu hamulcowego

Zarówno wskaźniki cyfrowe, jak i mechaniczne odgrywają ważną rolę w warsztatach, zakładach produkcyjnych i systemach pokładowych pojazdów.

---

4.4 Sprzęt medyczny

Aby zapewnić bezpieczeństwo pacjenta i dokładne leczenie, urządzenia medyczne w dużym stopniu zależą od precyzyjnego pomiaru ciśnienia.
Przykłady obejmują:

• regulatory tlenu

• Maszyny do znieczulenia

• Wentylatory

• Monitory ciśnienia krwi

• Autoklawy do sterylizacji

Zastosowania te wymagają wysokiej dokładności, ścisłej kalibracji i niezawodnego działania w zmiennych warunkach.

5.Wybór odpowiedniego manometru

Wybór prawidłowego manometru ma kluczowe znaczenie dla dokładności, bezpieczeństwa i długotrwałej wydajności. Źle dobrany manometr może prowadzić do błędnych odczytów, awarii sprzętu lub niebezpiecznych warunków pracy. Poniższe czynniki pomogą wybrać idealny manometr do danego zastosowania.

---

5.1 Zakres ciśnienia

Wybór odpowiedniego zakresu ciśnienia jest jednym z najważniejszych kroków.

Najlepsze praktyki:

• Wybierz miernik, w którym normalne ciśnienie robocze mieści się w przedziale od 25% do 75% w pełnym zakresie.

• Aby zapobiec zmęczeniu mechanicznemu, należy unikać wybierania miernika, który będzie działał w pobliżu maksymalnego obciążenia.

• W przypadku obciążeń pulsacyjnych lub udarowych należy wybrać miernik z a wyższy zakres ciśnienia lub taki wyposażony w obudowa wypełniona płynem do tłumienia wibracji.

Dlaczego to ma znaczenie:

Używanie miernika w pobliżu jego wartości granicznej skraca żywotność, zwiększa zużycie i zmniejsza dokładność.

---

5.2 Dokładność

Dokładność manometru określa, jak blisko pomiaru jest rzeczywiste ciśnienie.

Typowe stopnie dokładności:

• ±0,1% do ±0,25% — Bardzo precyzyjne mierniki cyfrowe lub laboratoryjne

• ±0,5% do ±1% — Wskaźniki klasy przemysłowej

• ±2% do ±3% — Wskaźniki ogólnego przeznaczenia

Przykłady użycia:

• Laboratoria kalibracyjne wymagają bardzo dokładnych wskaźników cyfrowych lub mierników testowych.

• Ogólne zastosowania przemysłowe często używają mierników mechanicznych o dokładności ± 1%.

• HVAC i motoryzacja zazwyczaj stosuje się dokładność od ±2% do ±3%.

Kluczowe spostrzeżenia:

Wyższa dokładność zwykle oznacza wyższy koszt, dlatego należy wybierać w zależności od potrzeb aplikacji — nie więcej niż to konieczne.

---

5.3 Kompatybilność z mediami

Mierzona ciecz (gaz lub ciecz) odgrywa główną rolę przy wyborze miernika.

Rozważania obejmują:

• Media żrące → Stosować elementy wewnętrzne ze stali nierdzewnej lub separatory membranowe

• Lepkie lub zanieczyszczone płyny → Wybierz manometry membranowe lub z uszczelnieniem chemicznym

• Serwis tlenowy → Manometr należy oczyścić przed użyciem tlenu

• Media wysokotemperaturowe → Może wymagać elementów chłodzących lub systemów kapilarnych

Dlaczego to ma znaczenie:

Nieprawidłowa kompatybilność materiałów może prowadzić do korozji, pęknięcia membrany lub niedokładnych odczytów.

---

5.4 Warunki środowiskowe

Otaczające środowisko może znacząco wpływać na działanie i żywotność miernika.

Kluczowe czynniki środowiskowe:

• Temperatura: Wysokie lub niskie temperatury wpływają na dokładność; w razie potrzeby wybierz mierniki z kompensacją temperatury.

• Wibracje: Wskaźniki wypełnione cieczą redukują wibracje wskazówki i wydłużają jej żywotność.

• Wilgoć lub chemikalia: Należy używać hermetycznych mierników lub mierników o stopniu ochrony IP.

• Ekspozycja na zewnątrz: Wybierz konstrukcje odporne na promieniowanie UV, stal nierdzewną lub odporne na warunki atmosferyczne.

Sytuacje specjalne:

• Obszary niebezpieczne mogą wymagać Certyfikat ATEX or iskrobezpieczne mierniki.

• Środowiska morskie korzystają z materiałów odpornych na korozję.

---

5.5 Rozmiar miernika i typ połączenia

Właściwy rozmiar i odpowiednie połączenie zapewniają dobrą widoczność i prawidłowy montaż.

Rozmiar tarczy:

Typowe rozmiary: 1,5", 2", 2,5", 4", 6"

• Większe tarcze zapewniają lepszą czytelność, szczególnie w warunkach przemysłowych.

• Mniejsze tarcze nadają się do ciasnych przestrzeni lub sprzętu przenośnego.

Typy połączeń:

• NPT (krajowy gwint rurowy) — Powszechne w zastosowaniach przemysłowych w USA

• BSP (brytyjska rura standardowa) — Powszechne w Europie i Azji

• Połączenia kołnierzowe — Stosowany w dużych lub wysokociśnieniowych systemach

Style montażu:

• Mocowanie dolne

• Mocowanie tylne

• Montaż panelowy

Wybór prawidłowego połączenia zapewnia szczelność instalacji i długoletnią niezawodność.

---

Wybór odpowiedniego manometru wymaga dokładnego rozważenia zakresu ciśnienia, dokładności, kompatybilności z mediami, warunków środowiskowych i konstrukcji fizycznej. Właściwy dobór gwarantuje bezpieczeństwo, wydajność i opłacalność przez cały okres użytkowania miernika.

6.Montaż manometrów

Prawidłowa instalacja jest niezbędna do zapewnienia dokładnych odczytów, wydłużenia żywotności miernika i utrzymania bezpieczeństwa systemu. Nawet wysokiej jakości mierniki marek takich jak WIKA, Ashcroft czy Dwyer mogą dawać niewiarygodne wyniki, jeśli zostaną nieprawidłowo zainstalowane. W tej sekcji omówiono przygotowanie, przewodnik instalacji krok po kroku i typowe błędy, których należy unikać.

---

6.1 Przygotowanie i środki bezpieczeństwa

Przed zamontowaniem manometru istotne jest odpowiednie przygotowanie.

Bezpieczeństwo przede wszystkim:

• Zawsze rozhermetyzować system przed instalacją.

• Nosić odpowiednio ŚOI takie jak rękawice, okulary i odzież ochronna.

• Sprawdź, czy miernik zakres ciśnienia , materiały i rozmiar są odpowiednie do zastosowania.

• Upewnij się, że media procesowe są kompatybilne z zwilżanymi częściami manometru (np. stalą nierdzewną, mosiądzem, separatorami membranowymi).

• Sprawdź wszystkie gwinty, adaptery i złączki pod kątem uszkodzeń.

Potrzebne narzędzia i materiały:

• Klucze (otwarte lub nastawne)

• Uszczelniacz do gwintów lub taśma PTFE

• Elementy montażowe (w przypadku montażu na panelu lub wsporniku)

• Świadectwo kalibracji (w razie potrzeby do sprawdzenia przed użyciem)

Prawidłowe przygotowanie zapobiega wyciekom, uszkodzeniom i błędnym odczytom po montażu.

---

6.2 Instrukcja instalacji krok po kroku

Aby bezpiecznie i skutecznie zamontować manometr, wykonaj poniższe czynności.

Krok 1: Sprawdź miejsce instalacji

Wybierz punkt mocowania, który będzie widoczny, dostępny i wolny od nadmiernych wibracji.

• W środowiskach wibracyjnych (np. pompy, sprężarki) należy zastosować a tłumik lub wybierz miernik wypełniony cieczą .

• W przypadku linii wysokotemperaturowych należy zainstalować elementy chłodzące or rurki kapilarne .

Krok 2: Prawidłowo nałóż uszczelniacz

Aby zapobiec wyciekom, użyj taśmy PTFE lub środka uszczelniającego do gwintów.

• Owiń taśmę zgodnie z ruchem wskazówek zegara wyłącznie na gwintach zewnętrznych.

• Unikaj dostania się środka uszczelniającego do złącza manometru, aby zapobiec jego zatykaniu.

Krok 3: Ostrożnie zamontuj miernik

Ręcznie wkręć miernik w złącze, aby zapobiec przekręceniu gwintu.

• Użyj klucza na klucze płaskie , a nie na obudowie miernika.

• Dokręć mocno, ale unikaj nadmiernego dokręcania, aby zapobiec uszkodzeniu gwintu lub obudowy.

Krok 4: Powoli zwiększaj ciśnienie w systemie

Po zainstalowaniu stopniowo wprowadzaj ciśnienie do układu.

• Monitoruj wskaźnik miernika lub wyświetlacz cyfrowy pod kątem stabilności.

• W razie potrzeby sprawdź szczelność wokół punktu połączenia za pomocą testu mydlanego.

Krok 5: Sprawdź dokładność i stabilność

Po montażu porównaj odczyty z manometrem referencyjnym lub znanym źródłem ciśnienia.

• W przypadku zastosowań krytycznych wykonaj a kontrola kalibracji linii bazowej .

Właściwy montaż zapewnia długoterminową niezawodność i dokładne działanie.

---

6.3 Typowe błędy instalacyjne, których należy unikać

Nawet małe błędy podczas instalacji mogą prowadzić do niedokładnych odczytów lub awarii miernika. Unikaj następujących pułapek:

1. Zbyt mocne dokręcenie miernika

Nadmierny moment obrotowy może odkształcić gwinty, pęknąć gniazdo miernika lub uszkodzić mechanizm wewnętrzny.

2. Instalowanie miernika w obszarach o wysokich wibracjach bez zabezpieczenia

W przypadku pulsacji lub wibracji należy zawsze stosować tłumiki tłumiące lub mierniki wypełnione cieczą.

3. Wystawienie miernika na działanie nadmiernego ciepła

Linie technologiczne charakteryzujące się wysoką temperaturą mogą zniszczyć elementy wewnętrzne miernika. Używaj adapterów chłodzących lub syfonów.

4. Używanie niewłaściwych uszczelniaczy

Uszczelniacze chemiczne nieprzeznaczone do mediów mogą spowodować zanieczyszczenie lub zablokowanie elementu czujnikowego.

5. Montaż miernika w złej orientacji

Wskaźniki muszą być instalowane pionowo, chyba że specjalnie zaprojektowano inaczej.

6. Ignorowanie wymagań dotyczących kompatybilności

Niekompatybilność mediów może prowadzić do korozji, pęknięcia membrany i nagłej awarii manometru.

7. Instalowanie manometru bez urządzeń nadmiarowych

W układach wysokociśnieniowych należy zainstalować zawory nadmiarowe, aby zabezpieczyć manometr przed nagłymi skokami.

7. Kalibracja manometrów

Kalibracja jest niezbędna, aby zapewnić dokładność pomiaru ciśnienia przez manometr przez cały okres jego użytkowania. Z biegiem czasu zużycie mechaniczne, zmiany temperatury, wibracje i czynniki środowiskowe powodują, że mierniki tracą swoją pierwotną dokładność. Regularna kalibracja gwarantuje niezawodne działanie, bezpieczeństwo i zgodność ze standardami branżowymi.

---

7.1 Dlaczego kalibracja jest ważna

Kalibracja weryfikuje i dostosowuje odczyt manometru do znanej, certyfikowanej normy ciśnienia. Zapewnia dokładność i niezawodność przyrządu.

Kluczowe powody kalibracji:

• Zapewnienie dokładności: Zapobiega fałszywym odczytom, które mogą prowadzić do uszkodzenia sprzętu lub niebezpiecznego poziomu ciśnienia.

• Zgodność z przepisami: Branże takie jak ropa i gaz, farmaceutyka i przetwórstwo chemiczne wymagają udokumentowanych procedur kalibracji.

• Bezpieczeństwo: Nieprawidłowe odczyty ciśnienia mogą być przyczyną awarii systemu, wycieków lub eksplozji.

• Wydajność procesu: Właściwa kalibracja utrzymuje stałą wydajność i skraca przestoje.

• Kontrola jakości: Krytyczne w środowiskach precyzyjnych, takich jak badania laboratoryjne, urządzenia medyczne lub produkcja.

Jeśli miernik nie jest regularnie kalibrowany, nawet niewielki dryft może zagrozić działaniu i bezpieczeństwu.

---

7.2 Metody kalibracji

Kalibracja manometrów zazwyczaj wykorzystuje bardzo dokładne, identyfikowalne przyrządy referencyjne. Dwa z najczęściej używanych narzędzi kalibracyjnych to tester masy całkowitej i komparator ciśnienia .

---

7.2.1 Tester ciężaru własnego

The tester masy całkowitej jest uważana za najdokładniejszą metodę kalibracji manometrów i często jest używana jako podstawowy standard.

Jak to działa:

• Znane masy (odważniki) umieszcza się na tłoku.

• Odważniki wytwarzają precyzyjny nacisk proporcjonalny do siły/powierzchni.

• Wytworzone ciśnienie przykładane jest do testowanego manometru.

• Odczyt manometru jest porównywany ze znanym ciśnieniem odniesienia.

Zalety:

• Niezwykle wysoka dokładność (±0,015% lub lepsza)

• Szeroko stosowany do kalibracji laboratoryjnej i precyzyjnej

• Zapewnia stabilne, powtarzalne ciśnienie odniesienia

Idealny dla:

• Laboratoria kalibracyjne

• Precyzyjne zastosowania przemysłowe

• Producenci mierników

---

7.2.2 Porównanie ciśnienia

A komparator ciśnienia jest wygodniejszy do kalibracji w terenie i warsztacie.

Jak to działa:

• Komparator utrzymuje ciśnienie w zamkniętym układzie, zawierającym zarówno manometr testowy, jak i bardzo dokładny manometr referencyjny (często cyfrowy manometr lub kalibrator ciśnienia).

• Odczyty są porównywane w kilku punktach ciśnienia.

Zalety:

• Szybszy i łatwiejszy niż tester ciężaru własnego

• Nadaje się do kalibracji na miejscu

• Kompatybilny z szeroką gamą mierników

Idealny dla:

• Obiekty przemysłowe

• Działy utrzymania ruchu

• Firmy świadczące usługi HVAC i mechaniczne

---

7.3 Częstotliwość kalibracji

Zalecany odstęp między kalibracjami zależy od kilku czynników, w tym zastosowania, standardów branżowych i warunków użytkowania miernika.

Ogólne wytyczne:

• Typowe zastosowanie przemysłowe: Kalibracja rocznie

• Układy o wysokich wibracjach lub pulsujące: Każdy 3–6 miesięcy

• Zastosowania krytyczne (medyczne, lotnicze, chemiczne): Każdy 3 miesiące lub zgodnie z wymogami regulacyjnymi

• Nowe mierniki: Przed pierwszym użyciem sprawdź kalibrację

• Po jakimkolwiek wstrząsie mechanicznym: Kalibracja immediately

Czynniki wpływające na częstotliwość kalibracji:

• Warunki środowiskowe (temperatura, wibracje, wilgotność)

• Ciśnienie robocze w odniesieniu do zakresu manometru

• Częstotliwość cykli ciśnienia

• Korozyjność mediów

• Jakość miernika i specyfikacje producenta

Najlepsza praktyka:

Prowadź dziennik kalibracji zawierający daty, wyniki, regulacje i dane techniczne, aby śledzić działanie miernika w czasie.

---

Regularna kalibracja jest niezbędna do utrzymania dokładności, zapewnienia bezpieczeństwa i przedłużenia żywotności manometrów. Niezależnie od tego, czy stosuje się standardowe metody laboratoryjne, takie jak testery ciężaru własnego, czy praktyczne narzędzia terenowe, takie jak komparatory ciśnienia, ustanowienie zorganizowanego programu kalibracji zapewnia niezawodny i spójny pomiar ciśnienia.

8. Konserwacja manometrów

Właściwa konserwacja gwarantuje, że manometry pozostaną dokładne, bezpieczne i niezawodne przez cały okres ich użytkowania. Nawet najwyższej jakości mierniki marek takich jak WIKA, Ashcroft, Dwyer, Winters czy Weiss mogą ulec zniszczeniu, jeśli nie są odpowiednio kontrolowane i konserwowane. W tej części opisano rutynową kontrolę, czyszczenie i rozwiązywanie typowych problemów.

---

8.1 Regularna kontrola

Rutynowa kontrola jest niezbędna do wykrycia wczesnych oznak zużycia, uszkodzenia lub nieprawidłowego działania.

Lista kontrolna inspekcji:

• Sprawdź zachowanie wskaźnika:
  Upewnij się, że po rozhermetyzowaniu powraca do zera i porusza się płynnie, bez zacinania się.

• Sprawdź tarczę i obiektyw:
  Poszukaj kondensacji, pęknięć, przebarwień lub luźnych tarcz tarczy.

• Zbadaj rurkę Bourdona lub membranę (jeśli jest widoczna):
  Oznaki odkształcenia wskazują na uszkodzenie spowodowane nadciśnieniem lub pulsacją.

• Sprawdź obudowę pod kątem korozji lub wycieków:
  Szczególnie ważne w środowiskach chemicznych, zewnętrznych lub morskich.

• Sprawdź połączenia ciśnieniowe:
  Upewnij się, że nie ma wycieków, uszkodzonych gwintów ani luźnych złączek.

• Poszukaj wibracji lub pulsacji:
  Powtarzający się ruch może powodować drgania wskaźnika, utratę dokładności i zmęczenie.

Zalecana częstotliwość przeglądów:

• Zastosowania przemysłowe: Miesięcznie

• Zastosowania wymagające dużej precyzji lub niebezpieczne: Co tydzień

• Ogólnego przeznaczenia/HVAC/motoryzacja: Każdy 3–6 months

---

8.2 Procedury czyszczenia

Zanieczyszczenia takie jak brud, olej, wilgoć lub pozostałości środków chemicznych mogą mieć wpływ na działanie miernika. Prawidłowe czyszczenie zapewnia prawidłowe działanie mierników i wydłuża ich żywotność.

Kroki czyszczenia:

1. Czyszczenie powierzchni zewnętrznych

• Wytrzyj obudowę miernika i soczewkę miękką szmatką.

• Używaj łagodnego mydła lub środków czyszczących na bazie alkoholu – unikaj ściernych środków chemicznych.

2. Czyszczenie portu połączeniowego

• Usuń zanieczyszczenia lub osady z przyłącza procesowego.

• W przypadku lepkich lub lepkich mediów przepłukać odpowiednim płynem czyszczącym.

• Nigdy nie używaj ostrych narzędzi, które mogą porysować lub zdeformować połączenie.

3. Czyszczenie wewnętrzne (jeśli dotyczy)

• Wykonywane wyłącznie na manometrach zaprojektowanych z myślą o łatwości serwisowania lub z wymiennymi membranami.

• Do nie otwierać uszczelnione lub wypełnione cieczą mierniki, ponieważ powoduje to unieważnienie większości gwarancji.

4. Ostrożnie obchodź się ze wskaźnikami wypełnionymi cieczą

• Jeśli płyn wypełniający (zwykle gliceryna lub silikon) stanie się mętny lub wycieknie, może być konieczne uzupełnienie lub wymiana manometru.

Bezpieczeństwo czyszczenia:

• Zawsze depressurize the system before starting.

• Potwierdzić zgodność chemiczną środków czyszczących z materiałami pomiarowymi.

---

8.3 Rozwiązywanie typowych problemów

Manometry mogą powodować szereg problemów operacyjnych. Poniżej znajdują się typowe objawy, ich prawdopodobne przyczyny i zalecane rozwiązania.

---

Problem 1: Odczyt miernika jest niedokładny

Możliwe przyczyny:

• Dryft kalibracyjny

• Uszkodzenia mechaniczne (zmęczenie rurki Bourdona, zużycie membrany)

• Narażenie na ekstremalne temperatury

• Wibracje lub pulsacje

• Zdarzenia związane z nadciśnieniem

Rozwiązania:

• Kalibracja the gauge

• Zainstaluj tłumik lub ogranicznik

• Wymień uszkodzone elementy wewnętrzne

• Użyj manometru o wyższym zakresie ciśnienia

• Przenieść lub odizolować miernik od źródeł ciepła

---

Problem 2: Wskaźnik zacina się lub waha

Możliwe przyczyny:

• Korozja wewnętrzna

• Brud lub zanieczyszczenia

• Uszkodzenia spowodowane wibracjami

• Wygięta wskazówka lub uszkodzony mechanizm

Rozwiązania:

• Wyczyścić lub wymienić manometr

• Użyj miernika wypełnionego cieczą

• Dodaj tłumienie drgań

• Wymień wygiętą wskazówkę lub mechanizm wewnętrzny

---

Problem 3: Zamglenie lub wilgoć wewnątrz obiektywu

Możliwe przyczyny:

• Wnikanie wilgoci w wilgotnym środowisku

• Nieudane uszczelnienie obudowy

• Szybkie wahania temperatury

Rozwiązania:

• Należy używać hermetycznych mierników lub mierników o stopniu ochrony IP

• Zainstaluj manometr z obudową wentylowaną lub wypełnioną cieczą

• Wymienić lub naprawić uszkodzone uszczelki

---

Problem 4: Wskaźnik nie powraca do zera

Możliwe przyczyny:

• Trwałe odkształcenie rurki Bourdona

• Uszkodzenie spowodowane nadciśnieniem

• Zużycie mechaniczne

Rozwiązania:

• Wymień manometr (większość awarii zerowego powrotu jest nieodwracalna)

• Zmień na manometr przeznaczony do wyższych ciśnień lub pulsacji

---

Problem 5: Wskaźnik wibruje lub drga

Możliwe przyczyny:

• Pulsujące ciśnienie (często w pobliżu pomp i sprężarek)

• Wibracje mechaniczne w układzie

Rozwiązania:

• Zamontować zawór tłumiący lub iglicowy

• Użyj miernika wypełnionego cieczą

• Dodaj mocowania izolujące wibracje

---

Właściwa konserwacja gwarantuje, że manometry pozostaną dokładne, bezpieczne i trwałe. Przestrzegając spójnego harmonogramu inspekcji, przeprowadzając rutynowe czyszczenie i wcześnie rozwiązując problemy, operatorzy mogą znacznie skrócić przestoje, wydłużyć żywotność manometru i utrzymać optymalną kontrolę ciśnienia w dowolnym zastosowaniu.

9. Wniosek

9.1 Podsumowanie kluczowych punktów

Manometry są niezbędnymi narzędziami w zastosowaniach przemysłowych, handlowych i naukowych. Od prostych mechanicznych mierników z rurką Bourdona po zaawansowane inteligentne urządzenia obsługujące IoT — zapewniają one krytyczny wgląd w ciśnienie w systemie, bezpieczeństwo i wydajność. W tym przewodniku zbadaliśmy:

• Rodzaje manometrów: Mechaniczne (rurka Bourdona, membrana, mieszek), elektroniczne (przetworniki, przetworniki, cyfrowe) i mierniki specjalne (różnicowe, absolutne, próżniowe).

• Zasady działania: Jak odkształcenie mechaniczne i wykrywanie elektroniczne przekształcają ciśnienie w czytelne sygnały.

• Aplikacje: Procesy przemysłowe, systemy HVAC, motoryzacja, urządzenia medyczne i uzdatnianie wody.

• Kryteria wyboru: Zakres ciśnienia, dokładność, kompatybilność mediów, warunki środowiskowe, rozmiar i typ połączenia.

• Instalacja, kalibracja i konserwacja: Najlepsze praktyki zapewniające niezawodność, trwałość i zgodność z normami bezpieczeństwa.

• Najlepsze marki i innowacje: Wiodący producenci (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) i najnowocześniejsze technologie, takie jak czujniki bezprzewodowe, obsługujące IoT i MEMS.

Rozumiejąc te kluczowe aspekty, inżynierowie, technicy i operatorzy mogą zapewnić dokładne pomiary, bezpieczniejsze działanie i zoptymalizowaną wydajność systemu.

---

9.2 Przyszłość pomiaru ciśnienia

Przyszłość pomiarów ciśnienia szybko ewoluuje, napędzana innowacjami w zakresie technologię czujników, komunikację bezprzewodową i konserwację predykcyjną . Inteligentne i połączone z siecią manometry staną się standardem, zapewniając wgląd w czasie rzeczywistym, zmniejszając koszty konserwacji i poprawiając wydajność operacyjną.

W miarę przyjęcia przez branżę Łączność IoT, analityka oparta na chmurze i czujniki samokalibrujące rola manometrów wykroczy poza proste pomiary i stanie się ich integralnymi elementami inteligentne, zautomatyzowane systemy .

Dzięki informowaniu o najnowszych technologiach i najlepszych praktykach w zakresie doboru, instalacji, kalibracji i konserwacji manometrów firmy mogą mieć pewność, że ich systemy pomiaru ciśnienia pozostaną dokładne, niezawodne i gotowe na przyszłość.
