Co to jest manometr membranowy i jak działa?

Manometry membranowe powinny być rodzajem przyrządu służącego do pomiaru ciśnienia, różniącym się od zwykłych manometrów. Typowe manometry mogą być typu z rurką Bourdona, podczas gdy typy membranowe mogą wykorzystywać membrany do izolowania medium, zapobiegając wpływowi korozji lub cieczy o dużej lepkości na pomiar.

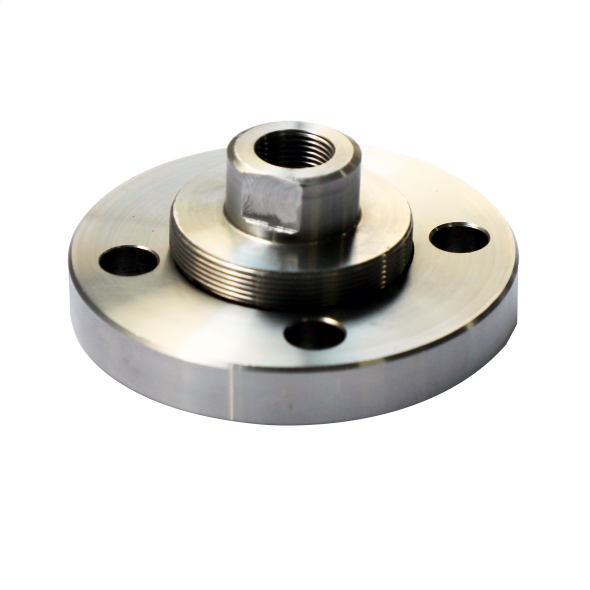

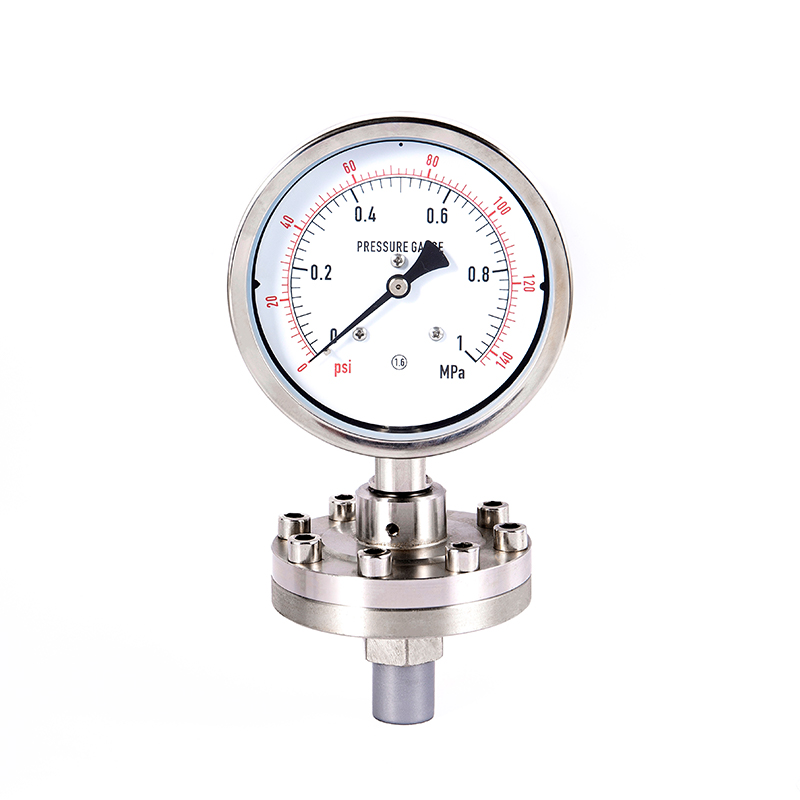

Manometr membranowy składa się z: membrana, elementy łączące i tarcza (wewnętrzna rurka Bourdona) . Membrana pełni rolę elementu czułego. Kiedy ciśnienie działa na membranę, ulega ona odkształceniu. To odkształcenie zostanie przeniesione na wewnętrzną strukturę mechaniczną i przekształcone w ruch wskazówki, wyświetlając w ten sposób wartość ciśnienia. Dodatkowo część membrany może mieć również kołnierze lub połączenia gwintowe, aby dostosować się do różnych wymagań instalacyjnych.

Pod względem zasady działania można go podzielić na kilka etapów: Średnie ciśnienie oddziałuje na membranę, powodując odkształcenie sprężyste membrany, co z kolei napędza korbowód lub rurkę sprężyny i inne mechanizmy przenoszące, aby przekształcić odkształcenie w obrót wskazówki, wyświetlając w ten sposób odczyt ciśnienia na tarczy. Należy podkreślić funkcję izolacyjną membrany, aby uniknąć bezpośredniego kontaktu mierzonego medium z mechanizmem wewnętrznym. Nadaje się do mediów korozyjnych, o dużej lepkości lub łatwo twardniejących.

Wrażliwy element:

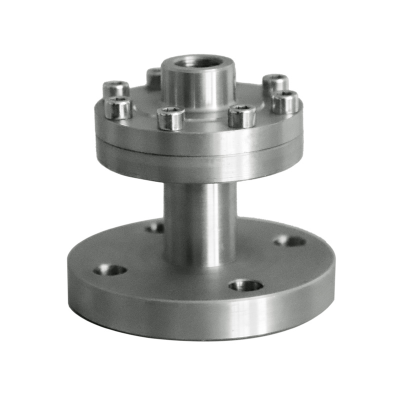

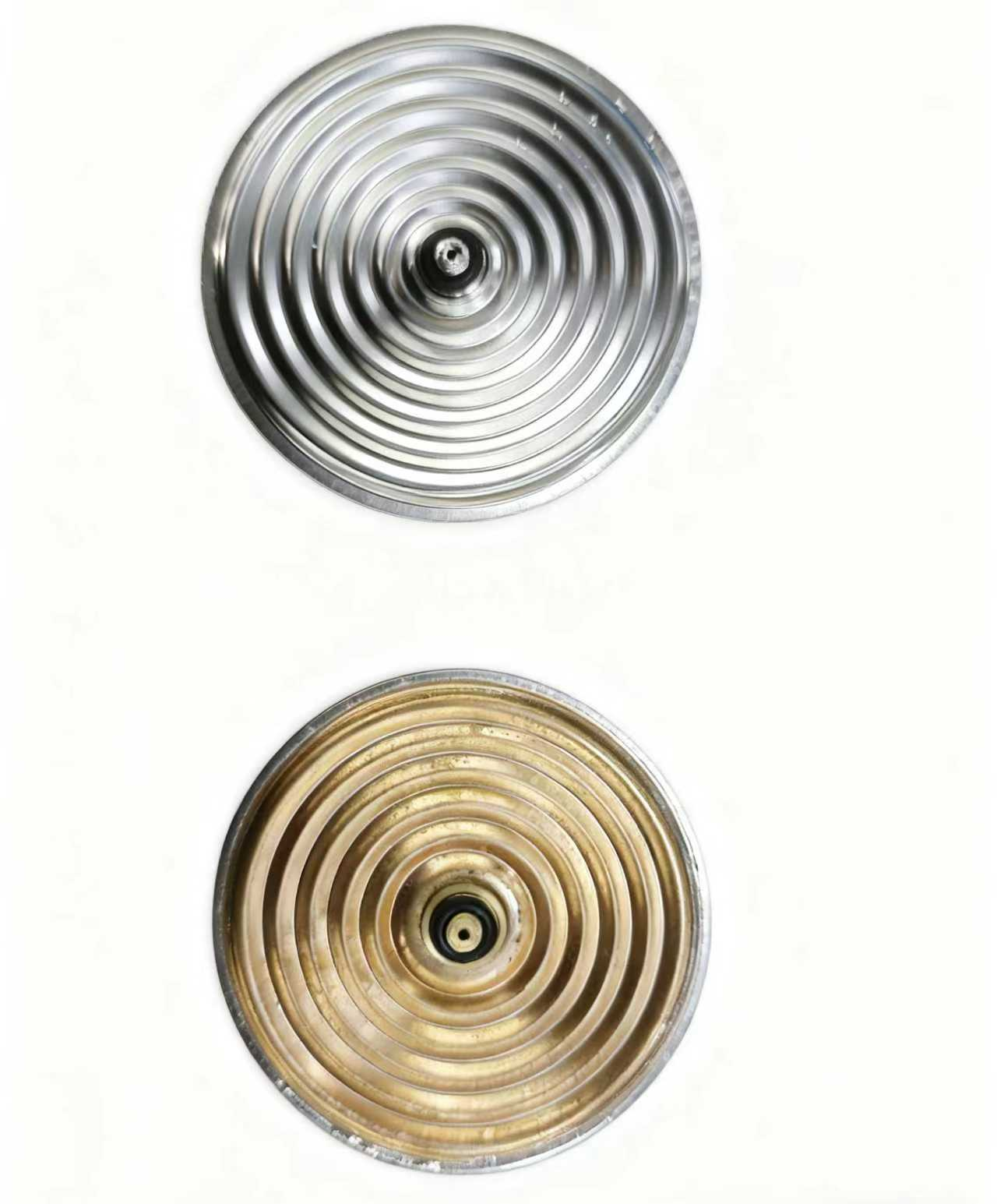

Płyta membrany jest zwykle wykonana z metali odpornych na korozję, takich jak stal nierdzewna, tantal lub stop Hastelloy, lub z materiałów niemetalowych, takich jak powłoka z politetrafluoroetylenu (PTFE). Jego grubość wynosi zaledwie 0,03 - 0,1 mm i pod wpływem nacisku może ulegać odkształceniom sprężystym.

Wnęka izolacyjna:

Membrana i obudowa instrumentu tworzą szczelną wnękę wypełnioną cieczami o niskiej lepkości, takimi jak olej silikonowy i olej fluorowy, jako medium przenoszące ciśnienie. Płyn wypełniający musi charakteryzować się obojętnością chemiczną, niską temperaturą zamarzania i wysoką temperaturą wrzenia, aby dostosować się do środowisk o ekstremalnych temperaturach.

Mechanizm transmisji:

Odkształcenie membrany napędza mechanizm łączący lub układ kapilarny wewnątrz komory, przenosząc przemieszczenie na zestaw przekładni i ostatecznie przekształcając je w obrót wskazówki zegarowej. Niektóre modele są wyposażone w urządzenie kompensujące temperaturę, które może wyeliminować wpływ różnic temperatur otoczenia na pomiar.

Proces pracy:

Średnie ciśnienie → Odkształcenie membrany → Przewodzenie wypełnienia hydraulicznego → Wzmocnienie przekładni mechanicznej → Odczyt wskazówki

Typowe scenariusze zastosowań:

·Środki silnie żrące: takich jak rurociągi kwasu siarkowego i ciekłego chloru (należy wybrać membrany z materiału tantalowego z powłoką PTFE).

·Wysokie wymagania higieniczne: Linia do napełniania produktów mlecznych klasy spożywczej (z membranami z polerowanej stali nierdzewnej, aby zapobiec rozwojowi drobnoustrojów).

·Płyn o dużej lepkości: Zbiornik magazynujący asfalt naftowy (wyposażony w system uszczelnienia membranowego z przedłużeniem kapilarnym).

Parametry wyboru:

Manometr membranowy, dzięki innowacyjnej konstrukcji izolacji, rozszerza granicę pomiaru ciśnienia na silnie korozyjne i bardzo niebezpieczne warunki pracy. Wraz z rozwojem nowych materiałów i technologii inteligentnych czujników ten „elastyczny, a nie sztywny” instrument będzie w dalszym ciągu zapewniał bezpieczne i wydajne działanie nowoczesnego przemysłu. Właściwy dobór i konserwacja nie tylko wydłużają żywotność przyrządu, ale także zapewniają niezawodne wsparcie danych dla procesów produkcyjnych.
